Pri hviezdicovom rozvode ide z rozdeľovača ku každému výtoku samostatná rúrka. Polybutylénové rozdeľovače HEPWORTH sa zasúvajú bez náradia, skladajú ako stavebnica a dajú sa znova rozobrať.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Odbočkový rozvod je klasika: bytom ide jedna hlavná rúrka a umývadlo, sprcha, WC, práčka či drez sa na ňu napájajú cez T-kusy. Hviezdicový rozvod privedie vodu najprv do rozdeľovača a odtiaľ vedie ku každému výtoku samostatná rúrka – bez ďalších odbočiek po ceste.
Studená a teplá voda majú každá svoj rozdeľovač. Z dielov HEPWORTH si poskladáte presne toľko vývodov, koľko výtokov máte. Rúrky na vodu porovnávame na stránke potrubia pre rozvod vody.
Vlastnosti, ktoré ocení hlavne ten, kto rozvod montuje sám.
Rúrku stačí zatlačiť do spojky, kde ju zachytia vnútorné čeľuste. Žiadne lisovacie kliešte, žiadne zváranie.
Po rozskrutkovaní spojky sa čeľuste z rúrky stiahnu a spojka sa dá zložiť a použiť znova – praktické, keď si montážou nie ste istí.
Rúrky, spojky, T-kusy aj kolená sú z polybutylénu a hodia sa na teplú a studenú vodu, radiátory aj podlahovku.
Rozdeľovače sa radia za seba do potrebného počtu vývodov; pri uzavretom kuse sa jeho zaslepené hrdlo jednoducho odstráni.
Pri rozdeľovačoch 22 × 15 mm má hlavná vetva 22 mm a vývody 15 mm. HM664/15 má štyri prípojky 15 mm a ventil.
Priemery systému sú spätne kompatibilné, takže rozvod môžete neskôr predĺžiť alebo prerobiť.
Zdroj: popisy na ATRIA.SK. V poslednom stĺpci je počet pomocných vsuviek, bez ktorých sa rozdeľovač nenamontuje.
| Kód | Vývody | Rozmer | Vyhotovenie | Vsuvky HX60 | Rozdeľovač |
|---|---|---|---|---|---|

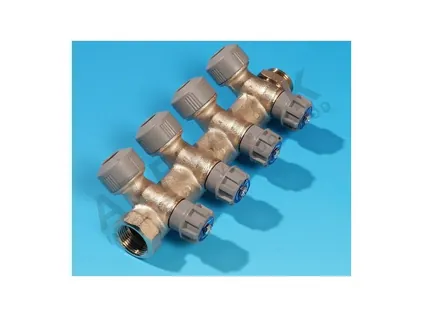

| HM664/15 | 4 | 15 × 15 × 15 × 15 mm | rozdeľovač na vodu so sivými prípojkami | HX60/15: 4 ks | 4-okruhový s ventilom |

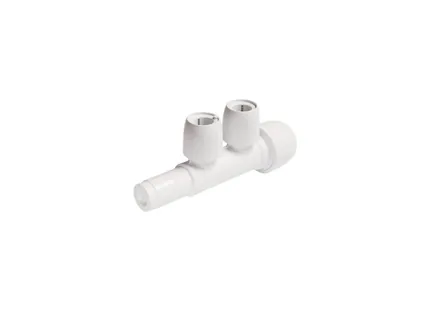

| HX88/22 | 2 | 22 × 15 mm | zlučovací, s uzavretým hrdlom | HX60/15: 2 ks, HX60/22: 1 ks | 2-okruhový uzavretý |

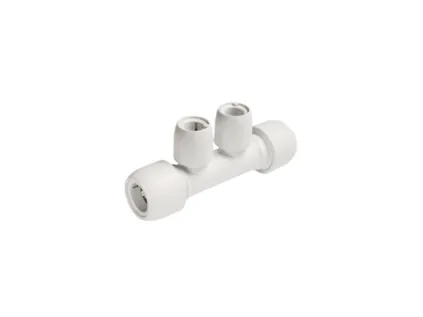

| HX88B/22 | 2 | 22 × 15 mm | prechodný | HX60/15: 2 ks, HX60/22: 2 ks | 2-okruhový otvorený |

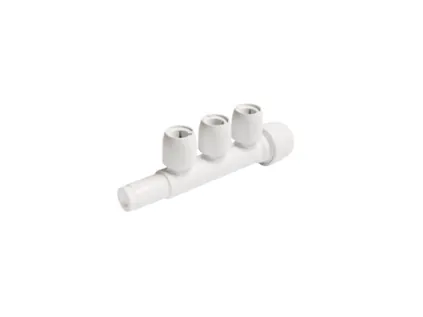

| HX89/22 | 3 | 22 × 15 mm | zlučovací, s uzavretým hrdlom | HX60/15: 3 ks, HX60/22: 1 ks | 3-okruhový uzavretý |

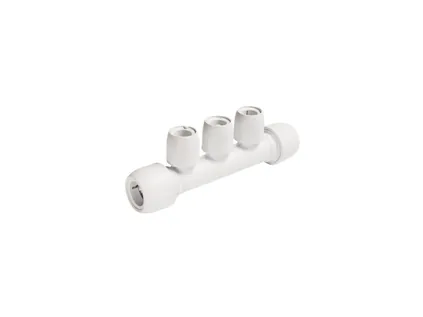

| HX89B/22 | 3 | 22 × 15 mm | prechodný | HX60/15: 3 ks, HX60/22: 2 ks | 3-okruhový otvorený |
Rozdeľovače sa spájajú cez kus s uzavretým hrdlom – to sa pred spojením musí odstrániť.
Hodnoty sú z popisov produktov na ATRIA.SK.
| Čo | Údaj |
|---|---|
| Rúrka HEP2O – pitná voda | PN 10 pri 80 °C |
| Rúrka HEP2O – kúrenie, chladenie | PN 6 pri 90 °C |
| Rúrka HEP2O – rozmery | 15 × 1,7 mm, 22 × 2,0 mm, 28 × 2,6 mm |
| Bariéra proti kyslíku | EVOH |
| Ako sa predáva rúrka | metráž, kotúče 25 m a 50 m, tyče 6 m |
| Rozdeľovače 22 × 15 mm | hlavná vetva 22 mm, vývody 15 mm; 2 alebo 3 vývody; prechodné (otvorené) a zlučovacie (uzavreté) |
| HM664/15 | 4 vývody, všetky 15 mm, ventil, sivé prípojky |
| Vsuvky | HX60/15 pre 15 mm, HX60/22 pre 22 mm – počet podľa typu rozdeľovača |
| Materiál | polybutylén – rúrky aj tvarovky |
| Spoj | zasunutím bez náradia, rozoberateľný; na kovový závit cez mosadzné prechody Hep2O |
Rozdeľovače 22 × 15 mm sa skladajú za sebou ako kocky. Hlavná vetva má 22 mm, vývody k výtokom 15 mm. Vyrábajú sa v dvoch vyhotoveniach:
Napríklad päť vývodov vznikne z 3-vývodového otvoreného HX89B/22 a 2-vývodového uzavretého HX88/22, ktorý vetvu zakončí. Ak potrebujete presne štyri vývody 15 mm v jednom kuse, je tu HM664/15 s ventilom.
Ku každému rozdeľovaču treba určitý počet pomocných vsuviek – HX60/15 pre 15 mm a HX60/22 pre 22 mm. Presné počty sú v tabuľke vyššie; keď ich objednáte spolu, montáž sa nezastaví na chýbajúcom drobnom diele.
Počet vývodov rozdeľovača zistíte jednoducho – spočítate odberné miesta, a to zvlášť pre studenú a zvlášť pre teplú vodu. Každá má vlastný rozdeľovač a každý výtok vlastné potrubie.
V rodinnom dome sa často navrhuje jeden rozdeľovač pre každé podlažie alebo pre každú skupinu miestností s mokrým procesom. Rozdeľovače HEPWORTH sa dajú za sebou ľubovoľne spájať, takže si poskladáte presne toľko vývodov, koľko potrebujete, a jeden rezervný pre budúcu záhradnú batériu či druhú práčku doplníte aj neskôr.
Vzorový byt má kúpeľňu s umývadlom, sprchou a vaňou, samostatné WC a práčku. Dĺžky rúrok od rozdeľovača k výtokom sú zvolené ako príklad – vo vašom byte ich odmeriate z plánu. Rozdeľovače a vsuvky vychádzajú z popisov produktov HEPWORTH na ATRIA.SK.
| Položka | Studená voda | Teplá voda | Spolu |
|---|---|---|---|
| Výtoky | umývadlo, sprcha, vaňa, WC, práčka | umývadlo, sprcha, vaňa | 8 vývodov |
| Rozdeľovače | HX89B/22 (otvorený, 3) + HX88/22 (uzavretý, 2) | HX89/22 (uzavretý, 3) | 3 kusy |
| Vsuvky HX60/15 | 3 + 2 = 5 ks | 3 ks | 8 ks |
| Vsuvky HX60/22 | 2 + 1 = 3 ks | 1 ks | 4 ks |
| Rúrka 15 × 1,7 mm k výtokom | umývadlo 3 m, sprcha 4 m, vaňa 5 m, WC 2 m, práčka 6 m = 20 m | umývadlo 3 m, sprcha 4 m, vaňa 5 m = 12 m | 32 m |
| Rúrka 22 × 2,0 mm k rozdeľovačom | 3 m | 3 m | 6 m = jedna 6 m tyč |
Ako nakúpiť: 32 m rúrky 15 mm je viac ako kotúč 25 m, takže buď kotúč 50 m (zvyšok sa hodí na rezervu či ďalší rozvod), alebo 32 m v metráži. Prívod 22 mm k obom rozdeľovačom pokryje presne jedna 6-metrová tyč. Ak plánujete neskôr pridať napríklad záhradnú batériu, na koniec studenej vetvy namiesto 2-vývodového uzavretého HX88/22 dajte 3-vývodový uzavretý HX89/22 – pribudne jeden vývod a 1 vsuvka HX60/15 navyše. Pred zakrytím celý rozvod natlakujte; na prechody na batérie a kovové závity rátajte s mosadznými prechodmi Hep2O.
Cena a dostupnosť sa načítavajú z e-shopu automaticky.
K rozdeľovačom HEPWORTH sa používa polybutylénová rúrka HEP2O s bariérou proti kyslíku EVOH, v rozmeroch 15 × 1,7 mm, 22 × 2,0 mm a 28 × 2,6 mm. Pre pitnú vodu je dimenzovaná na PN 10 pri 80 °C, pre kúrenie či chladenie na PN 6 pri 90 °C. Dostanete ju ako metráž, v kotúčoch po 25 alebo 50 m a v tyčiach dlhých 6 m; spája sa tvarovkami Hep2O. Na kovový závit prejdete mosadznými prechodmi Hep2O, rúrku 15 mm pripojíte aj zverným šróbením.
Rúrky na vodu – HEP2O, viacvrstvový Alpex Turatec s hygienickým atestom a päťvrstvový PEX-AL-PEX – porovnávame na stránke potrubia pre rozvod vody. Spojky na plastové a viacvrstvové rúrky sú v sekciách nástrčkové spojky, skrutkované spojky a mosadzné závitové spojky.
Pri rozvode z viacvrstvovej rúrky prichádzajú do úvahy aj niklované zostavy IVAR.CS 501 s vývodmi 3/4" EK. Výrobca ich popri radiátorovom kúrení pripúšťa aj na sanitárne rozvody, a to bez čerpadla. Opisujeme ich na stránke rozdeľovače pre radiátorové vykurovanie.
Spíšte všetky odbery studenej a teplej vody – umývadlá, sprchu, vaňu, WC, práčku, drez. Z toho vyplýva počet vývodov oboch rozdeľovačov.
Prístupné a blízko odberov – technická miestnosť, revízne dvierka, skrinka.
Otvorené a uzavreté kusy spojte na potrebný počet vývodov; kde má rozvod pokračovať, uzavreté hrdlo odstráňte.
Rúrky odrežte kolmo a nachystajte vsuvky HX60 v počte z popisu rozdeľovača.
Rúrku zatlačte do spojky, kde ju zachytia čeľuste. Nástroj na spájanie netreba.
Pri rozdeľovači každú rúrku označte – kam vedie a či je studená, alebo teplá.
Kým rozvod nezakryje omietka či poter, natlakujte ho a prejdite všetky spoje.
Ak staviate rozvod z viacvrstvového potrubia PEX-AL-PEX, na spojenie použite lisovacie fitingy a spojky alebo zverné šróbenia; potrubie na kúrenie porovnávame na stránke potrubia pre radiátorové vykurovanie. Mosadzné rozdeľovače na vodu a kúrenie nájdete aj na mosadzne-rozdelovace.sk a rozdelovace.sk, fitingy a spojky na podlahove-kurenie.net.
Rozdeľovače na vodu, rúrky HEP2O, vsuvky aj prechody – cena a sklad sa zobrazujú online. Náčrt hviezdicového rozvodu skontrolujeme aj cez telefón: +421 917 133 664, pracovné dni 7:30–15:30. Podklady na cenovú ponuku prijímame mailom na info@atria.sk.
Technik vám odpovie spravidla v ten istý pracovný deň. Pomôžeme s výberom, montážou aj cenovou ponukou.
