Hep2O: spoj, ktorý vznikne zasunutím rúrky

Rúrku odstrihnete, vložíte do nej vsuvku a zatlačíte ju do tvarovky – čeľuste vo vnútri ju chytia a nepustia. Žiadne kliešte, závity ani spájkovanie. A keď treba trasu zmeniť, spojku rozoberiete a použijete znova.

updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.

plumbingZobraziť tvarovkystorefrontKúpiť na ATRIA.SK
content_cutStačia nožnice na rúrkyautorenewOpakovane použiteľnéstraightenRúrky 15 / 16 / 22 / 28 mmwater_dropRadiátory, voda, podlahovka
plumbingAko drží

Čo sa deje vo vnútri tvarovky Hep2O

Každá tvarovka Hep2O má v hrdle krúžok s čeľusťami. Keď do hrdla zatlačíte rúrku, čeľuste ju obopnú a pri ťahu ju už nepustia von. Rúrka teda ide dnu ľahko, späť nie. Výrobca systém určil pre polybutylénové rúrky HEPWORTH a medené rúrky – rovnaká tvarovka zvládne oba materiály.

Do konca rúrky sa pred zasunutím vkladá pomocná oporná vsuvka HX60 v rozmere rúrky. Koľko vsuviek ktorá tvarovka potrebuje, nájdete v tabuľke nižšie.

Rozobrať a poskladať znova

Spoj nie je jednorazový. Tvarovku rozskrutkujete (výrobca uvádza aj odomknutie špeciálnym náradím), čeľuste z rúrky stiahnete, tvarovku znova zložíte a zoskrutkujete. Pri prvej svojpomocnej montáži to znamená, že chyba v trase vás nestojí nový materiál.

Kde sa používa

verifiedSilné stránky

Čo vám nástrčný spoj ušetrí

back_hand

Kliešte a kľúče

Na spojenie netreba nič okrem nožníc na rúrky. Hodí sa aj tam, kde by sa s lisovacími kliešťami ťažko manévrovalo.

autorenew

Materiál pri omyle

Zle umiestnenú tvarovku rozoberiete a použijete inde. Nič sa nereže ani nezahadzuje.

local_fire_department

Otvorený oheň

Napojenie na medenú rúrku bez spájkovania – bezpečnejšie v obývanom byte, drevostavbe či podkroví.

join_inner

Dva druhy spojok

Jedna tvarovka pre polybutylén aj meď, takže prechod zo starého medeného rozvodu na nový je bez medzikusu.

timer

Čakanie

Spoj je hotový v momente zasunutia. Žiadne chladnutie ani vytvrdzovanie.

water_drop

Viac systémov

Výrobca uvádza radiátorové kúrenie, pitnú vodu aj podlahové vykurovanie.

inventory_2Tvarovky

Rovné spojky a T-kusy Hep2O v ponuke

Dvanásť tvaroviek od 15 do 28 mm. Pri každej je počet opornej vsuvky HX60, ktorú k nej treba prikúpiť.

format_list_numberedVsuvky HX60

Rozpis opornej vsuvky ku každej tvarovke

Vsuvka ide do každého konca rúrky, ktorý zasúvate do tvarovky – jej rozmer sa riadi priemerom rúrky. Počty sú prevzaté od výrobcu.

KódRozmer tvarovkyks HX60/15ks HX60/22ks HX60/28
HD1/15rovná 15 × 152––
HD1/22rovná 22 × 22–2–
HD1/28rovná 28 × 28––2

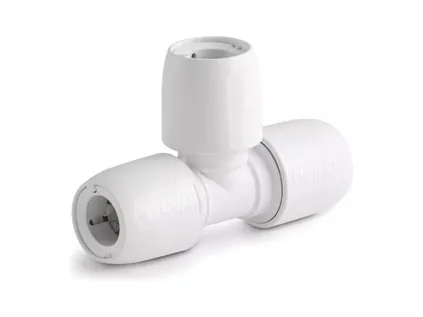

HD10/15T 15 × 15 × 153––

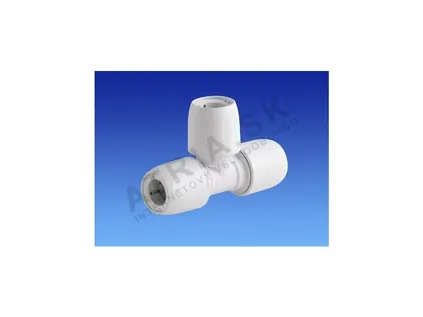

HD10/22T 22 × 22 × 22–3–
HD10/28T 28 × 28 × 28––3
HD12/2215T 22 × 22 × 1512–

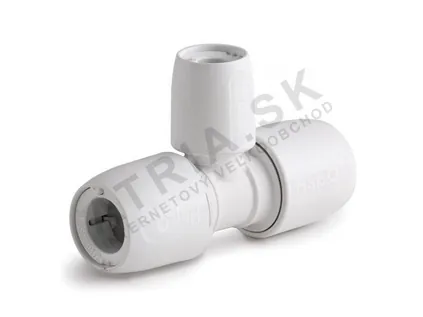

HD13/2215T 22 × 15 × 2212–

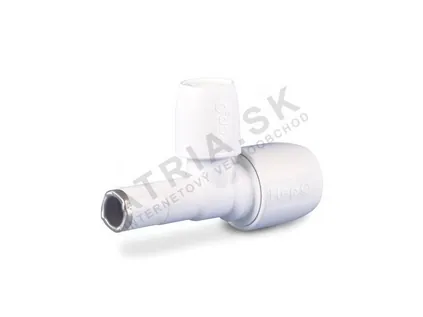

HD15/2215T 22 × 15 × 22, zlučovací12–
HD14/2215T 22 × 15 × 1521–
HD18/2215T 15 × 22 × 1521–
HD12/2822T 28 × 28 × 22–12
HD13/2822T 28 × 22 × 28–12
HD14/2822T 28 × 22 × 22–21
HD13A/2815T 28 × 15 × 281–2

Rýchly prepočet: 10 rovných spojok 15 × 15 a 4 T-kusy 15 × 15 × 15 = 10 × 2 + 4 × 3 = 32 vsuviek HX60/15.

calculateModelový príklad

Zoznam materiálu: priebežný rozvod cez izbu s tromi radiátormi

Ukážka, ako si spočítať tvarovky a vsuvky skôr, než pôjdete objednávať. Situácia: popri stene vedie prívod aj spiatočka z polybutylénu 22 mm, v izbe sú tri radiátory a za izbou rozvod pokračuje ďalej. Každý radiátor sa napája tenšou rúrkou 15 mm.

1. T-kusy na odbočky

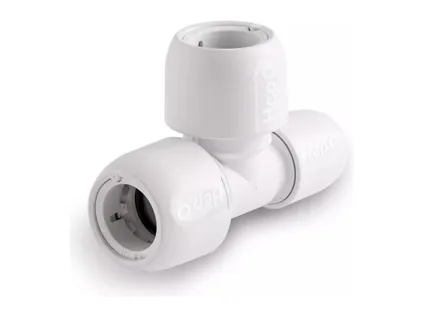

Každý radiátor potrebuje jednu odbočku z prívodu a jednu zo spiatočky, teda 3 × 2 = 6 T-kusov s dvoma vývodmi 22 mm a jedným 15 mm. V ponuke sú tri také tvarovky – HD12/2215, HD13/2215 a zlučovací HD15/2215 – líšia sa tým, na ktorom mieste je vývod 15 mm. Vyberte podľa náčrtu, ako bude T-kus ležať v trase. Vsuvky sú pri všetkých troch rovnaké: 2 × HX60/22 a 1 × HX60/15 na kus.

2. Predĺženie rovného úseku

Ak rúrka z kotúča alebo tyče nevyjde na celú dĺžku, pridajte rovné spojky 22 × 22 (HD1/22). Predpokladajme dve, každá s 2 × HX60/22.

3. Súčet vsuviek

  • HX60/22: 6 T-kusov × 2 + 2 spojky × 2 = 16 ks
  • HX60/15: 6 T-kusov × 1 = 6 ks

4. Koľkokrát budete zasúvať

Šesť T-kusov má 18 hrdiel, dve spojky ďalšie 4. Spolu 22 zasunutí – a každé treba urobiť až na doraz a overiť ťahom. Fixkou si na rúrke vopred označte hĺbku zasunutia, po montáži uvidíte, či značka zostala pri hrdle.

5. Napojenie na radiátorový ventil

Rúrka 15 mm končí pri ventile, ktorý má závit. K rúrke HEPWORTH 15 mm sa pri prechode na zariadenie hodí zverné šróbenie; na závitové diely v kotolni použijete mosadzné tvarovky so závitom.

Rúrka Hep2O sa predáva na metre, v kotúčoch 25 a 50 m alebo v tyčiach po 6 m. Pošlite nám náčrt s dĺžkami na info@atria.sk a materiál vám spočítame.
straightenSystém v číslach

Hep2O: rozmery, rúrka a pracovné podmienky

Čo o systéme uvádzajú popisy tvaroviek a rúrky na ATRIA.SK.

ÚdajČo platí
Na aké rúrkypolybutylén HEPWORTH a meď
Priemery tvaroviek v ponuke15, 16, 22 a 28 mm (vonkajší priemer rúrky)
Rúrka Hep2O – rozmery15 × 1,7 mm, 22 × 2,0 mm, 28 × 2,6 mm, s kyslíkovou bariérou EVOH
Rúrka Hep2O na kúrenie a chladeniePN 6, 90 °C
Rúrka Hep2O na pitnú voduPN 10, 80 °C
Tlak a teplota samotných tvaroviekv popisoch tvaroviek neuvedené
Redukcie 28 mm v sortimenteHD12/2822, HD13/2822, HD14/2822, HD13A/2815
Na spojenie trebanožnice na kolmé odstrihnutie rúrky a vsuvky HX60
Rozobratierozskrutkovať alebo odomknúť špeciálnym náradím, stiahnuť čeľuste, zložiť späť

Ak projekt vyžaduje konkrétne hodnoty tlaku a teploty pre tvarovky, overte si ich pred montážou na +421 917 133 664.

buildPostup

Spoj Hep2O krok za krokom – aj jeho rozobratie

Strih

Rúrku odstrihnite nožnicami kolmo na os. Pílka necháva otrepy a šikmú hranu, ktorá v hrdle netesní.

Vsuvka

Do konca rúrky zatlačte opornú vsuvku HX60 rovnakého priemeru – 15, 22 alebo 28 mm.

Značka

Fixkou si na rúrke označte, kam až má zájsť do tvarovky. Po montáži podľa nej skontrolujete hĺbku.

Zasunutie

Rúrku zatlačte do hrdla až na doraz a potom za ňu silno potiahnite – musí držať.

Skúška tlakom

Rozvod naplňte a pred zakrytím prejdite každý spoj.

Ak treba zmeniť trasu

Tvarovku rozskrutkujte, čeľuste z rúrky stiahnite, tvarovku zložte a zoskrutkujte – je pripravená na nové použitie.

compareMateriál rúrky

Polybutylén a meď áno, PEX-AL-PEX nie

Pred výberom tvarovky si overte, z čoho je rúrka. Hep2O je stavaný na polybutylén (PB) a meď. Viacvrstvová plastohliníková rúrka PEX-AL-PEX do neho nepatrí.

Nový rozvod z polybutylénu

Rúrka aj tvarovky sú z jedného systému a celý rozvod poskladáte bez náradia. Tvarovku vyberajte podľa vonkajšieho priemeru rúrky. Polybutylén HEPWORTH na podlahovku je na stránke rúrky na podlahové kúrenie, porovnanie s PEX-AL-PEX a PEX nájdete na podlahove-vykurovanie.eu.

Napojenie na starú meď

Tvarovka chytí aj medenú rúrku, takže nový úsek pripojíte bez letovania a bez plameňa.

Plastohliník patrí inam

Rúrky 16 × 2 a 20 × 2 sa spájajú lisovacími fitingami alebo zverným šróbením 16 × 2. Súpis fitingov a rúrok s cenami je aj na podlahove-kurenie.net.

compare_arrowsRozhodnutie

Kedy zvoliť Hep2O a kedy iný spoj

Podľa situácie na stavbe, nie podľa toho, čo je po ruke.

SituáciaHep2O?Ak nie, čo namiesto neho
nový rozvod k radiátorom z polybutylénu, montujete samiáno – bez náradia a s možnosťou opravy–
nový kus rúrky na starý medený rozvod v byteáno – bez spájkovania–
rúrka PEX-AL-PEX 16 alebo 20 mm, veľa spojov v stenenielisovaný spoj – trvalý, vhodný pod omietku
rúrka PEX-AL-PEX 16 × 2 alebo 20 × 2, prístupné miesto, svojpomocniezverné šróbenie – rozoberateľné dvoma kľúčmi
napojenie kotla, čerpadla, armatúrniemosadzný závitový fiting utesnený konope alebo niťou
spoj, ktorý zostane natrvalo pod poteromradšej nielisovaný spoj alebo trasa bez spojov

Rozoberateľné spoje patria na miesta, kam sa dostanete – do kotolne, inštalačnej šachty či za revízne dvierka.

checklistRedukcie

Redukovaný T-kus: rovnaké čísla, iná tvarovka

Pri T-kusoch s dvoma rôznymi priemermi nestačí vedieť „22 a 15“. 22 × 22 × 15, 22 × 15 × 22 a 22 × 15 × 15 sú tri rôzne kusy – líšia sa tým, na ktorom vývode je ktorý priemer a koľko vývodov je tenších.

Ako sa nepomýliť

  1. Nakreslite si trasu a vyznačte, kde ide hrubšia vetva a kde tenšia.
  2. Pri každom T-kuse spočítajte, koľko vývodov má 22 mm a koľko 15 mm.

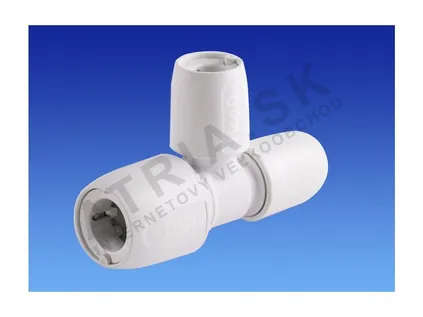

  3. V tabuľke vsuviek vyššie nájdite tvarovku s rovnakým pomerom – dva vývody 22 mm a jeden 15 mm majú HD12/2215, HD13/2215 a HD15/2215, jeden 22 mm a dva 15 mm majú HD14/2215 a HD18/2215.
  4. Pri váhaní medzi tvarovkami s rovnakým pomerom pošlite náčrt na info@atria.sk.

Rozmer 15 verzus 16 mm

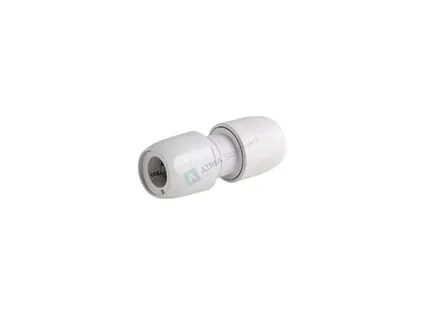

Sú to dva rôzne vonkajšie priemery a každý má svoju rovnú spojku: HD1/15 a HD1/16. Pred objednávkou priemer rúrky odmerajte.

K rozvodu ešte patrí

reportNa čo si dať pozor

Prečo spoj Hep2O netesní: päť bežných príčin

  • Vynechaná vsuvka HX60. Výrobca ju predpisuje pri každej tvarovke – bez nej spoj nie je zmontovaný podľa návodu.
  • Rúrka nezájde na doraz. Značka fixkou ďaleko od hrdla prezradí, že spoj treba dotlačiť.
  • Šikmý alebo zubatý rez. Hrana poškodí tesnenie – strihajte nožnicami kolmo.
  • Zámena 15 a 16 mm. Každý priemer má vlastnú tvarovku a tá druhá pre vašu rúrku určená nie je.
  • Spoj zakrytý bez tlakovej skúšky. Najlacnejšie je chybu nájsť skôr, než prišla omietka.

Pri priebežnom rozvode k radiátorom navyše zvážte rozdeľovač – každý radiátor má potom samostatnú vetvu a T-kusy odpadnú. Prípojky k umývadlu, sprche či práčke rieši stránka rúrky na rozvod vody.
