Namiesto jedného potrubia s odbočkami vedie z rozdeľovača ku každému radiátoru samostatný pár rúrok. V podlahe nie je jediný spoj, vetvy sú prehľadné a každú možno odstaviť zvlášť.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Pri bežnom dvojrúrkovom rozvode ide od kotla hlavné potrubie a radiátory sa naň napájajú odbočkami cez T-kusy. Hviezdicový rozvod funguje opačne: na podlaží je jeden rozdeľovač so zberačom a z neho vychádza ku každému radiátoru vlastná prívodná a vlastná vratná rúrka. Pri pohľade na výkres pripomína hviezdu so stredom v rozdeľovači.
Ponúkame zostavy z niklovanej mosadze CW617N na tlak PN 10 a teplotu do +120 °C. Vstupy sú zboku so závitom 1" F, vývody 3/4" EK idú s rozostupom 50 mm a na vstupoch sú guľové uzávery. Výrobca ich určuje na kúrenie radiátormi, prípadne na sanitárne rozvody, a to bez vlastného čerpadla – vodu cez ne preženie čerpadlo kotla. Pre radiátorovú časť odporúča teplotný spád +75 °C / +65 °C.
IVAR.CS 501 ND alebo NS s toľkými vývodmi, koľko radiátorov bude na podlaží.
Na stenu alebo do steny, rozmer podľa dĺžky zostavy – viac na stránke skrinky pre rozdeľovače.
Päťvrstvové PEX-AL-PEX 16 × 2 k radiátorom, na prívod k rozdeľovaču 20 × 2 alebo hrubšie.
Pár na každú vetvu (prívod a spiatočka), s pripojením EK a v rozmere rúrky.
Termostatické ventily s hlavicami alebo izbové termostaty – aby každá miestnosť mala svoju teplotu.
Sústava sa pred spustením preplachuje; výrobca odporúča vodu ošetriť prípravkom GEL.POLY A.P.
Porovnanie podľa popisov na ATRIA.SK. Ani jedna rada nemá skriňu ani čerpadlo.
| Čo porovnávame | 501 ND | 501 NS |
|---|---|---|
| Ako sú ukončené lišty | automatický odvzdušňovací a otočný vypúšťací ventil, zátky 1/2" | zátky 1/2" a 1" |
| Veľkosti | 2 až 10 okruhov | 2 až 8 okruhov |
| Rozsah kódov | 551750N – 551758N | 551760N – 551766N |
| Skriňa odporúčaná v popise | P1/N1 (2–3 okruhy), P2/N2 (4–6), P3/N3 (7–9), P4/N4 (10) | P1/N1 (2–3 okruhy), P2/N2 (4–6), P3/N3 (7–8) |
| Materiál | niklovaná mosadz CW617N | niklovaná mosadz CW617N |
| Pracovný tlak / teplota | PN 10 / +120 °C | PN 10 / +120 °C |
| Pripojenie | zboku 1" F, vývody 3/4" EK | zboku 1" F, vývody 3/4" EK |
| Vzdialenosť vývodov | 50 mm | 50 mm |
| Guľové uzávery na vstupe | v balení | v balení |
ND sa dá odvzdušniť aj vypustiť priamo na rozdeľovači, lebo ventily má na koncoch líšt. NS má konce zaslepené a odvzdušnenie či vypúšťanie si k nej doplníte, ak ho potrebujete.
Jedna vetva = jeden radiátor. Cenu a dostupnosť každej zostavy zobrazuje e-shop priamo.
Pri každom kóde platí: niklovaná mosadz CW617N, 1" × EK, PN 10, do +120 °C, vstupy zboku 1" F, vývody 3/4" EK po 50 mm, guľové uzávery na vstupe, konzoly; bez skrine a bez čerpadla. Zdroj: popisy na ATRIA.SK.
| Kód | Typ | Vetvy | Skriňa podľa výrobcu | Konce líšt |
|---|---|---|---|---|

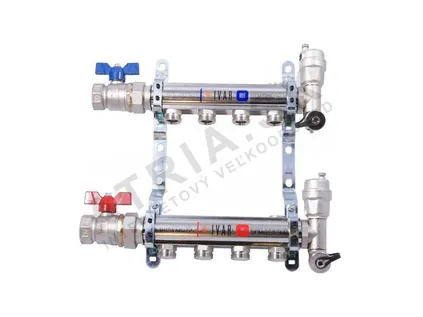

| 551750N | 501 ND | 2 | P1/N1 | automatický odvzdušňovací a otočný vypúšťací ventil, zátky 1/2" |
| 551751N | 501 ND | 3 | P1/N1 | automatický odvzdušňovací a otočný vypúšťací ventil, zátky 1/2" |
| 551752N | 501 ND | 4 | P2/N2 | automatický odvzdušňovací a otočný vypúšťací ventil, zátky 1/2" |
| 551753N | 501 ND | 5 | P2/N2 | automatický odvzdušňovací a otočný vypúšťací ventil, zátky 1/2" |
| 551754N | 501 ND | 6 | P2/N2 | automatický odvzdušňovací a otočný vypúšťací ventil, zátky 1/2" |
| 551755N | 501 ND | 7 | P3/N3 | automatický odvzdušňovací a otočný vypúšťací ventil, zátky 1/2" |
| 551756N | 501 ND | 8 | P3/N3 | automatický odvzdušňovací a otočný vypúšťací ventil, zátky 1/2" |
| 551757N | 501 ND | 9 | P3/N3 | automatický odvzdušňovací a otočný vypúšťací ventil, zátky 1/2" |
| 551758N | 501 ND | 10 | P4/N4 | automatický odvzdušňovací a otočný vypúšťací ventil, zátky 1/2" |

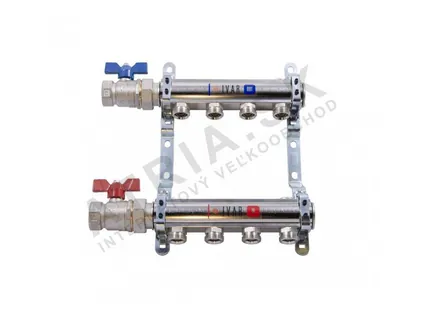

| 551760N | 501 NS | 2 | P1/N1 | zátky 1/2" a 1" |
| 551761N | 501 NS | 3 | P1/N1 | zátky 1/2" a 1" |
| 551762N | 501 NS | 4 | P2/N2 | zátky 1/2" a 1" |
| 551763N | 501 NS | 5 | P2/N2 | zátky 1/2" a 1" |
| 551764N | 501 NS | 6 | P2/N2 | zátky 1/2" a 1" |
| 551765N | 501 NS | 7 | P3/N3 | zátky 1/2" a 1" |
| 551766N | 501 NS | 8 | P3/N3 | zátky 1/2" a 1" |
Výrobca odporúča pre radiátorovú vetvu teplotný spád +75 °C / +65 °C. Zostavy sú určené na radiátorové kúrenie, prípadne na sanitárne rozvody, a pracujú bez vlastného čerpadla.
Prívod každého radiátora začína na rozdeľovači, spiatočka končí na zberači. Spočítajte všetky vykurovacie telesá na podlaží – nezabudnite na rebrík v kúpeľni – a zvoľte zostavu s rovnakým alebo o niečo vyšším počtom vetiev. Vo viacpodlažnom dome má zvyčajne každé podlažie svoj rozdeľovač.
Do stredu podlažia, často na chodbu, aby vetvy k radiátorom vychádzali krátke a navzájom podobné. Zostava patrí do skrinky, kde je chránená, no dostupná. Výrobca v popise každej zostavy uvádza odporúčanú veľkosť skrine; skrinky HPX a ich rozmery nájdete na stránke skrinky pre rozdeľovače.
Vetvy k radiátorom sa najčastejšie robia z päťvrstvového PEX-AL-PEX 16 × 2, prívod k rozdeľovaču z hrubšieho potrubia – PEX-AL-PEX 20 × 2 či 26 × 3. Na vývody 3/4" EK sa rúrky napájajú zvernými šróbeniami v rozmere rúrky; medenú rúrku 15 × 1 pripojíte šróbením IVAR 500025. Potrubia sú na stránke potrubia pre radiátorové vykurovanie.
Reguláciu zabezpečia termostatické ventily s hlavicami na radiátoroch alebo izbový termostat, ktorý ovláda kotol – pozrite manuálne termostaty a programovateľné termostaty. Kúpeľňové rebríky sú v sekciách rovné a oblé, elektrické tyče k nim na stránke špirály a príslušenstvo k radiátorom.
Radiátor sa k rozdeľovaču pripája dvoma šróbeniami, na prívod a na spiatočku. Šróbenie vyberajte podľa materiálu a rozmeru rúrky.
| Rúrka | Kód šróbenia | Názov | Dotiahnuť momentom | Pripojenie na rozdeľovač |
|---|---|---|---|---|
| PEX-AL-PEX a polybutylén 16 mm | RCS16 | Zverné šróbenie 16 × 2 EK | 30–40 Nm | 3/4" eurokónus (EK) |
| viacvrstvové Alpex 16 × 2 | 500684 | Zverné šróbenie ALPEX 16 × 2 ALU – EK | 25–35 Nm | EK alebo M 24 |
| meď 15 × 1, oceľ IVAR.C-STEEL | 500025 | Zverné šróbenie na meď 15 × 1 – EK | meď 35–45 Nm, C-STEEL 40–50 Nm | EK |
IVAR 500684 a 500025 vydržia PN 10 a +120 °C, tesnia O-krúžkom z EPDM a predávajú sa po 40 ks v sáčku. EPDM nemažte minerálnym olejom – len silikónovým mazivom.
Orientačný postup. Pripojenie k zdroju tepla a uvedenie do prevádzky odporúčame zveriť kúrenárovi.
Skrinku osaďte v strede podlažia do vodováhy a ukotvite – podomietkovú do steny, nadomietkovú na stenu.
Rozdeľovač so zberačom pripevnite konzolami, ktoré sú v balení.
Na bočné vstupy 1" F cez guľové uzávery: prívod na rozdeľovač, spiatočku na zberač.
Ku každému radiátoru veďte prívod aj spiatočku v jednom kuse, bez spojky v podlahe, a oba konce hneď popíšte číslom vetvy a miestnosťou.
Rúrky pripojte na vývody 3/4" EK šróbeniami presne podľa rozmeru a dotiahnite ich predpísaným momentom.
Pred spustením vypláchnite celú sústavu podľa návodu výrobcu, osobitne ak je v dome aj podlahovka. Na ošetrenie vody výrobca odporúča GEL.POLY A.P.
Rozvod natlakujte, prejdite všetky spoje, napustite ho a odvzdušnite – pri ND na to slúžia automatické ventily priamo na lištách.
Ako sa z plánu bytu dostanete ku konkrétnym kódom? Zoberme byt na jednom podlaží so štyrmi izbami, kuchyňou a kúpeľňou – spolu päť panelových radiátorov a jeden kúpeľňový rebrík. Rozdeľovač je na chodbe uprostred bytu, kotol v kuchyni. Dĺžky vetiev sú zvolené ako príklad; vo vašom byte ich odmeriate z pôdorysu.
Šesť vykurovacích telies = šesť vetiev. Hodí sa zostava so 6 vývodmi: 551754N (rada ND s automatickým odvzdušnením a vypúšťaním) alebo 551764N (rada NS so zátkami). Výrobca k obom odporúča skriňu veľkosti P2/N2. Keby ste plánovali neskôr pridať radiátor, siahnite po 7 vývodoch (551755N alebo 551765N) a nepoužitý vývod zaslepte.
Predpokladajme vzdialenosti od rozdeľovača k radiátorom 4, 6, 7, 9, 11 a 12 m. Každá vetva má prívod aj spiatočku, takže rúrky 16 × 2 treba 2 × (4 + 6 + 7 + 9 + 11 + 12) = 2 × 49 = 98 m. K tomu prívod od kotla k rozdeľovaču hrubšou dimenziou, napríklad PEX-AL-PEX 20 × 2: pri vzdialenosti 8 m je to 2 × 8 = 16 m.
Na rozdeľovači sú dve šróbenia na vetvu, teda 6 × 2 = 12 kusov RCS16 (pre PEX-AL-PEX 16 × 2) alebo IVAR 500684 (pre Alpex 16 × 2). Šróbenia na strane radiátorov vyberte podľa ich pripojenia – pri radiátoroch so spodným pripojením je to H-kus s eurokónusom a k nemu zverné šróbenia 16 × 2 EK.
Najkratšia vetva má 4 m, najdlhšia 12 m – trojnásobný rozdiel. IVAR.CS 501 nemá prietokomery, takže krátke vetvy treba priškrtiť regulačnými šróbeniami alebo prednastavením termostatických ventilov na radiátoroch. Inak by sa radiátory pri rozdeľovači prehrievali a tie vzdialené ostali vlažné.
IVAR.CS 501 je stavaný pre radiátorovú vetvu so spádom +75 °C / +65 °C. Podlahovka potrebuje oveľa chladnejšiu vodu, preto jej slučky na tento rozdeľovač nepatria. Ak chcete radiátory a podlahu kombinovať, dajte podlahe vlastnú zmiešavaciu zostavu s čerpadlom – IVAR DUAL alebo UNIMIX zo stránky rozdeľovače pre podlahovku s čerpadlom. Dom len s podlahovkou a nízkoteplotným zdrojom rieši stránka rozdeľovače pre podlahové vykurovanie.
Výrobca pripúšťa použitie IVAR.CS 501 aj pre sanitárne rozvody, opäť bez čerpadla. Hviezdicový rozvod vody z polybutylénu HEPWORTH opisujeme na stránke rozdeľovače pre rozvod vody.
Pri novostavbe sa rozdeľovačový rozvod navrhuje od začiatku: rozdeľovač v strede podlažia, k radiátorom samostatné vetvy z potrubia PEX-AL-PEX 16 × 2 uložené v podlahe pred poterom. Všetky spoje sú na rozdeľovači a pri radiátoroch, v podlahe žiadne.
Pri výmene starého oceľového rozvodu je rozdeľovač výhodný najmä tam, kde sa aj tak búra podlaha. Každý radiátor dostane vlastnú vetvu, takže sa dá neskôr vymeniť alebo odstaviť bez vypúšťania ostatných. Ak meníte aj radiátory, kúpeľňové rebríky nájdete na stránkach rebríkové radiátory rovné a oblé.
Ak nie je možné viesť rozvod pod stropom nižšieho podlažia, hviezdicový rozvod v podlahe je praktickou alternatívou. Prívod k rozdeľovaču sa vedie väčšou dimenziou, napríklad PEX-AL-PEX 20 × 2 alebo 26 × 3.
Postup s príkladmi zapojenia rozdeľovačového rozvodu nájdete aj na webe systemova-doska.sk, mosadzné rozdeľovače H.P.W. pre kúrenie a vodu na rozdelovace.sk.
