Skrinka k rozdeľovaču – do steny alebo na stenu

Situácia: bungalov, v ktorom sú dlažby a parkety vykurované podlahovkou rozdelenou do siedmich slučiek. Zdroj je kotol s vyššou teplotou vody, preto sa k lište pridá zmiešavacia skupina s čerpadlom. Skrinka má ísť do chodby, kde je murovaná priečka.

Krok 1 – kapacita

V tabuľke podľa vývodov hľadáme riadok „7“ a stĺpce s čerpadlom. Vychádza nadomietková 1225HPX (760 mm) alebo podomietková 1325HPX (715 mm). Bez zmiešavania by stačila o stupeň menšia 1220HPX alebo 1320HPX – čerpadlová skupina tu teda „stojí“ jednu veľkosť.

Krok 2 – užitočná šírka

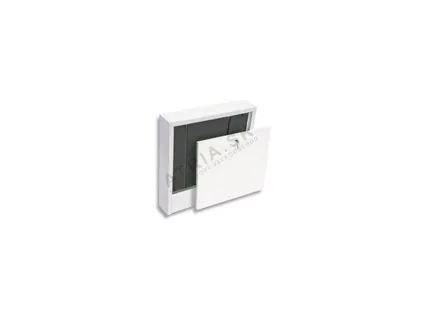

Pri telese na stenu platí pravidlo výrobcu: šírka mínus 50 mm. Pri 1225HPX je to 760 − 50 = 710 mm. Podomietková 1325HPX má interiér priamo 715 mm. Do tejto šírky sa musí zmestiť lišta so siedmimi vývodmi, guľové ventily na vstupe aj zmiešavacia skupina – a ešte priestor na otáčanie kľúčom pri doťahovaní šróbení. Ak meranie konkrétnej zostavy vyjde tesne, siahnite po ďalšej veľkosti (1230HPX / 1330HPX), ktorá je pre 8 vývodov s čerpadlom.

Krok 3 – hĺbka steny

1325HPX potrebuje stenu s hĺbkou v rozsahu 120–186 mm. Priečka hrubá 100 mm by nestačila – vtedy je rozumnejšie teleso na stenu (1225HPX, hĺbka 120 mm), ktoré z povrchu vystúpi, ale netreba ho zapúšťať. V murovanej stene so 150 mm a omietkou je podomietkové riešenie bez problémov.

Krok 4 – výška a prívody

Výšku telesa vysuňte v rozsahu 575–665 mm tak, aby spodok ležal na úrovni dlažby. Rúrky si pri osadení vedú cez predvrtané otvory po obvode skrinky – vybije sa len ten, ktorým potrubie skutočne prechádza. K skrinke treba priviesť zásuvku pre čerpadlo zmiešavacej skupiny.

Koľko vývodov a bude tam čerpadlo?

Prvé číslo, ktoré potrebujete, je počet okruhov. Druhá otázka je, či k lište pribudne zmiešavacia skupina s čerpadlom – tá zaberie kus šírky, a tak tá istá skrinka pojme menej slučiek. Príklad z tabuľky: nadomietková 1225HPX je pre 9 či 10 vývodov samotnej lišty, ale s čerpadlovou skupinou len pre 5 až 7.

Sedí skutočná dĺžka?

Kapacity v tabuľke berte ako vodidlo, nie záruku. Lišty rôznych značiek sa líšia dĺžkou a guľové ventily na vstupe ich ešte predĺžia. Odmerajte celú zostavu od ventilu po zátku a k nej pripočítajte miesto na kľúč a oblúky potrubia. Pri zostavách IVAR je v popise produktu uvedená skriňa, ktorú odporúča výrobca (napr. P1/N1, P-KLASIK, P-MAX). Kombinácie mosadzných rozdeľovačov H.P.W. so skrinkami sú zhrnuté na stránke príslušenstvo k rozdeľovačom H.P.W..

Unesie to stena a podlaha?

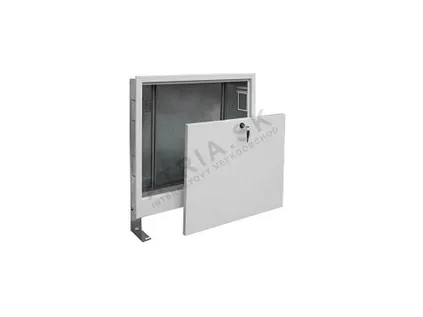

Podomietkové teleso potrebuje stenu hlbokú aspoň toľko, koľko je spodná hranica rozsahu (110 mm, pri 1310HPX a 1325HPX 120 mm). Výšku vysuňte tak, aby spodná hrana sedela na úrovni hotovej podlahy a rúrky do skrinky vchádzali zvisle bez zalomenia. Ako vysoko bude hotová podlaha, zistíte zo skladby na stránke podlahové vykurovanie.

Bude treba elektrinu?

Čerpadlo, servopohony na ventiloch a svorkovnica izbových termostatov potrebujú zásuvku alebo prívod priamo pri skrinke. Termostaty a ich prepojenie nájdete na stránke termostaty pre podlahové kúrenie.

Rozdeľovač je bod, z ktorého sa rozbiehajú prívody do všetkých miestností. Každý meter prívodu je súčasťou dĺžky slučky a zároveň ohrieva podlahu, cez ktorú prechádza. Preto poloha skrinky ovplyvňuje, ako ľahko sa systém vyreguluje.

Osvedčené miesta

• Centrálna chodba – prívody do izieb vychádzajú podobne dlhé a slučky sa nemusia umelo predlžovať.
• Komora alebo kotolňa pri obytnej časti – pohodlný servis a ľahko sa sem privedie elektrina pre čerpadlovú skupinu.
• Jedno miesto na každom podlaží – v dome s poschodím si každé podlažie zaslúži vlastnú lištu aj skrinku.

Miesta, ktorým sa vyhnúť

• stena, pred ktorú príde vstavaná skriňa alebo kuchynská linka,
• izba, ktorú chcete mať chladnejšiu – desiatky prívodov, ktoré by cez ňu prechádzali, ju prikúria nezávisle od termostatu,
• nevetraná vlhká miestnosť, kde kov zbytočne trpí.

Dodatočná montáž v obývanom dome

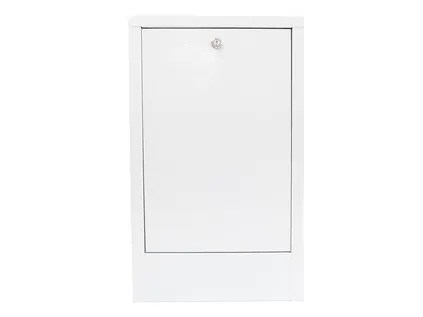

Keď sa podlahovka dopĺňa pri rekonštrukcii, býva najmenej prachu a hluku s nadomietkovou skrinkou – žiadny široký otvor v stene, len kotvy a prívody zospodu. Rad HPX na stenu je hlboký 120 mm, SN1 150 mm. Nízku skladbu bez búrania pôvodnej podlahy rieši suchý systém na suche-podlahove-kurenie.sk; lišta aj skrinka sa k nemu vyberajú rovnakým postupom.

Počet slučiek pre váš pôdorys odhadne kalkulačka podlahového kúrenia. Celý postup od izolácie po pripojenie lišty je v návode na montáž podlahového kúrenia; guľové ventily, konzoly a šróbenia sú v časti príslušenstvo pre podlahovku a rozdeľovače.
