O tom, či podlahovka roky funguje bez starostí, často rozhodujú drobnosti: guľové ventily s teplomerom, šróbenia, konzoly, regulácia okruhov a ochrana rúrok. Pri každom diele uvádzame, na aké pripojenie a rozdeľovač je určený.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Kostru podlahového kúrenia tvorí doska, rúrka a rozdeľovač. Aby sa však sústava dala ovládať, kontrolovať a raz aj opraviť, potrebuje ešte niekoľko menších dielov. Delíme ich takto:
Pri každom diele rozhoduje pripojenie: Eurokónus (EK), závit M30 × 1,5 alebo 1" so šróbením. Mosadzné rozdeľovače sa medzi značkami líšia rozmermi pripojení, takže pred objednávkou si údaje dielu porovnajte s dokumentáciou svojho rozdeľovača. Rozdeľovače opisujeme na stránke Rozdeľovače pre podlahové vykurovanie, mosadzné rozdeľovače H.P.W. aj na mosadzne-rozdelovace.sk.

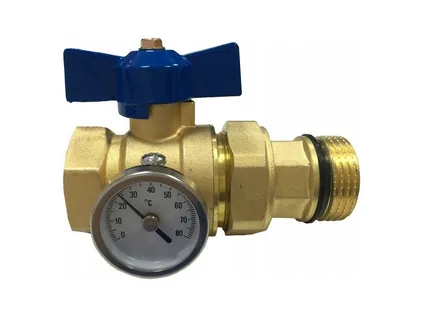

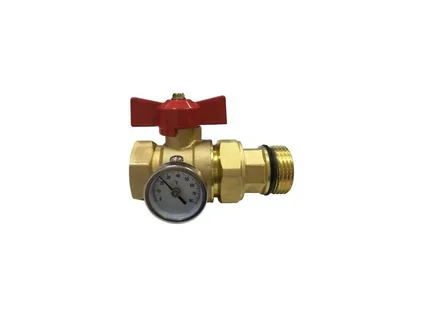

Štvrťotáčkou uzavriete celý rozdeľovač a teplomer 0–80 °C pritom ukazuje teplotu vody. Červený motýľ označuje prívod, modrý spiatočku.

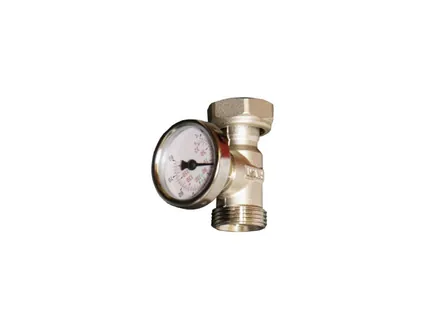

Vkladá sa medzi výstup 3/4" EK a šróbenie okruhu, takže vidíte teplotu vody v jednom konkrétnom okruhu.

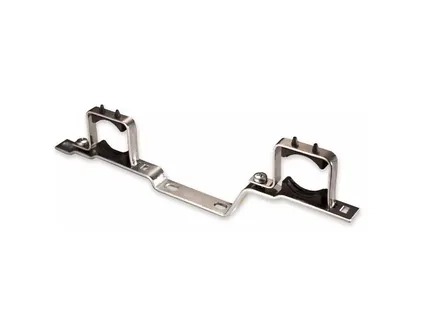

Dvojitá konzola chytí rozdeľovač na dvoch miestach – na stene aj v skrinke drží pevne.
Reguluje jeden okruh podlahovky bez rozdeľovača; obmedzovač teploty spiatočky RTL drží povrch podlahy na stálej teplote.
Servopohon so softvérom, ktorý z teploty na prívode a spiatočke sám vyváži prietok okruhu.
Bimetal pritlačený pružinou k rúrke alebo rozdeľovaču zapne či vypne čerpadlo pri nastavenej teplote.

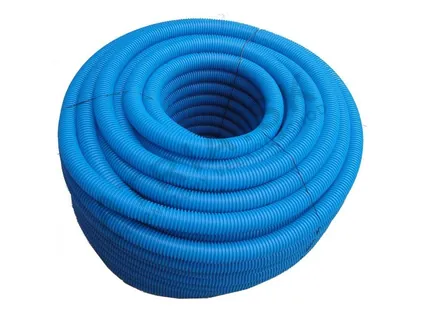

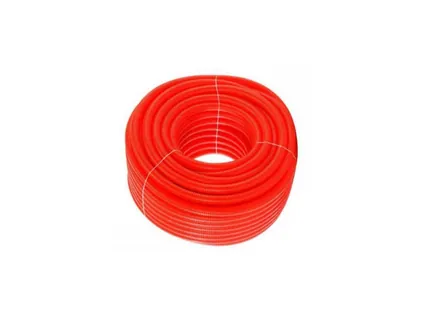

Chránička na rúrky 16–18 mm proti mechanickému poškodeniu; modrá a červená odlíšia spiatočku od prívodu.

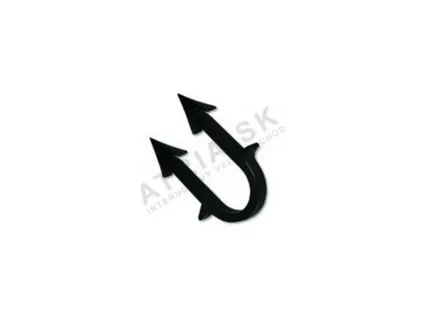

Lomená príchytka dĺžky 75 mm pridrží rúrku 14–18 mm v hladkej polystyrénovej doske, aby ju betonáž nevytiahla.
Uzatváracie ventily a regulačné šróbenia 1" a 5/4" pre rozdeľovače IVAR a guľový uzáver EK × EK.
Chráničky, príchytky, regulácia osamoteného okruhu a poistný termostat. Cena a dostupnosť sa načítajú priamo z e-shopu.

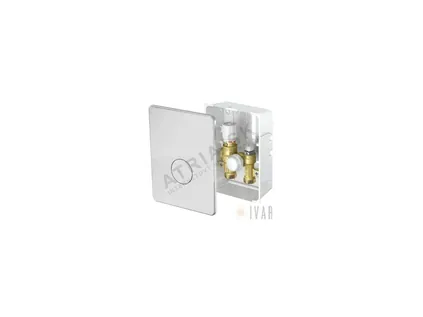

IVAR.IC-BOX je malý regulačný prvok, ktorý stráži teplotu vody v osamotenom okruhu podlahového kúrenia. Jeho jadrom je obmedzovač teploty spiatočky RTL: priškrtením prietoku udrží povrch podlahy na stálej teplote. Všetko je ukryté v inštalačnej krabici s bielym alebo chrómovaným krytom. Verzia IC-BOX 2 pridáva termostatický ventil pre hlavicu, ktorá riadi izbovú teplotu – hlavicu však podľa výrobcu treba dokúpiť. Pripojenie 3/4" EK × 3/4" EK, limity PN 10 a +90 °C.
Servopohon systému EGO HPW má vlastný softvér: zo sond na prívode a spiatočke vyhodnotí teplotu a sám nastaví prietok okruhu. Funguje v akomkoľvek systéme, s prietokomermi na rozdeľovači aj bez nich, a dodatočné nastavovanie nevyžaduje. Ovládať ho môže ľubovoľný dvojbodový termostat; nasadzuje sa na ventily so závitom M30 × 1,5, aké majú napríklad nerezové rozdeľovače. V balení je servopohon EGO M30 NC, sondy s káblami a návod. Termostaty k nemu sú na stránke Termostaty pre podlahové kúrenie.
Tento termostat podľa teploty rúrky spína alebo rozpína elektrický kontakt – zvyčajne fázu obehového čerpadla. Na rúrku či rozdeľovač ho pritiahne pružina a vnútri ho ovláda bimetal, ktorý sa pri zmene teploty ohne. Zapojiť ho môžete ako spínací aj vypínací, nastaviť v rozsahu 20–90 °C. Hodí sa na riadenie kotlového okruhu pri kotle na tuhé palivo, na nabíjanie akumulačnej nádrže či bojlera, prípadne ako poistka, ktorá pri prekročení teploty vypne čerpadlo podlahovky. Ďalšie výrobky značky sú na avansa.sk.
Pri príslušenstve nerozhoduje cena ani značka, ale presná zhoda s pripojením rozdeľovača a s rozmerom rúrky. Pripravte si preto typ výstupov rozdeľovača, rozmer rúrky a predstavu, ako chcete okruhy regulovať.

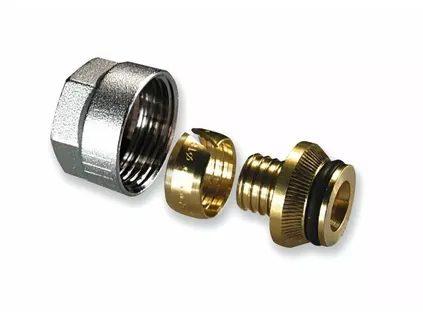

Zverné šróbenie musí sedieť s vonkajším priemerom aj hrúbkou steny. Na PEX 18 × 2 patrí šróbenie 18 × 2 PEX-EK (500650), na plastohliník PEX-AL-PEX a polybutylén 16 mm šróbenie 16 × 2 EK. Každý okruh potrebuje dve – na prívod aj spiatočku. Rúrky porovnávame na stránke potrubia pre podlahové vykurovanie, fitingy aj na podlahove-kurenie.net.
Guľové ventily s teplomerom na prívode a spiatočke umožnia rozdeľovač pri servise odstaviť a zároveň ukážu teplotný spád. Na sledovanie jedného okruhu pridajte T-kus s teplomerom 0–80 °C medzi výstup a šróbenie.
Guľové ventily, teplomery, konzoly, šróbenia, servopohon a náhradné diely k rozdeľovačom IVAR. Typ pripojenia svojho rozdeľovača si overte ešte pred objednávkou.
Pripojenie a určenie dielov podľa popisov produktov na ATRIA.SK. Ak máte iný rozdeľovač, porovnajte závit a rozmer s jeho dokumentáciou.
| Diel | Kód | Pripojenie | Na čo / pre aký rozdeľovač |
|---|---|---|---|
| Guľové ventily s teplomerom | ROZDZ.ZAW.CZ / ROZDZ.ZAW.N | 1" so šróbením | prívod a spiatočka rozdeľovača, naskrutkujú sa priamo na rozdeľovač |
| T-kus s teplomerom | 500804 | EK × EK | všetky rozdeľovače IVAR s výstupmi 3/4" EK |
| Upevňovacia konzola, dvojitá | 501098 | 1", rozostup 200 mm | IVAR.CS 501, CI 553, CS 553, CI 557, UNIMIX a COMBITOP |

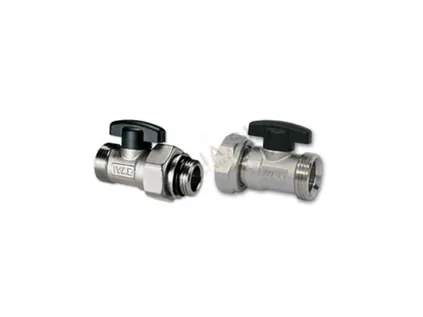

| Guľový uzáver | 501398 | EK × EK | rozdeľovače IVAR.CS 501 NK |

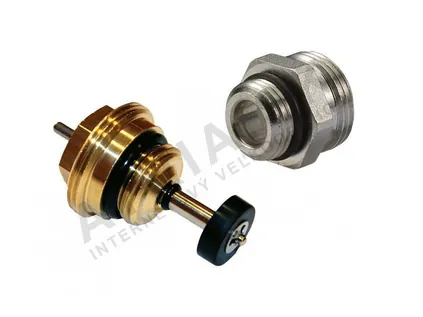

| Uzatvárací ventil | KIT50092010 | 1", EK | náhradný diel pre IVAR.CS 553, CI 557 a UNIMIX |

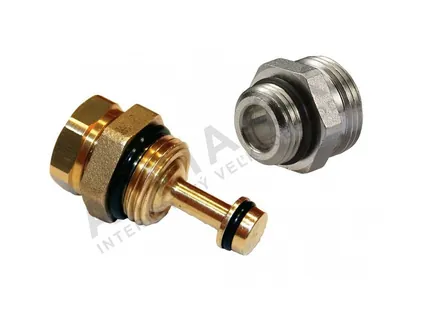

| Regulačné šróbenie | KIT5504410 / KIT5504454 | 1" alebo 5/4", EK | náhradný diel pre IVAR.CS 553 D, CI 553 a CS 553 DRS |
| Elektrotermická hlavica EGO | 315098 | M30 × 1,5 | rozdeľovače s ventilmi M30 × 1,5, aj bez prietokomerov |
| Zverné šróbenie | 500650 | Eurokónus (EK) | potrubie PEX 18 × 2 k rozdeľovaču alebo armatúre |
| IC-BOX 2 | 506603 / 506603CR | 3/4" EK × 3/4" EK | samostatný okruh podlahového kúrenia |
Šróbenie 16 × 2 EK (moment 30–40 Nm) pre PEX-AL-PEX a polybutylén 16 mm je opísané v návode na montáž, skrinky na rozdeľovače na stránke Skrinky pre rozdeľovače.
Hodnoty z popisov produktov na ATRIA.SK: PN je najvyšší prevádzkový tlak v baroch, druhé číslo najvyššia prevádzková teplota.
| Diel | Kód | Max. tlak / teplota | Materiál | Ďalšie údaje |
|---|---|---|---|---|
| T-kus s teplomerom EK × EK | 500804 | PN 10 / +120 °C | niklovaná mosadz CW617N | teplomer 0 až +80 °C, typ IVAR.AC 4615 N |
| Guľový uzáver EK × EK | 501398 | PN 10 / +120 °C | niklovaná mosadz CW617N | typ IVAR.SF 1325 F |
| Zverné šróbenie 18 × 2 PEX-EK | 500650 | PN 10 / +120 °C | mosadz CW617N, O-krúžok EPDM | uťahovací moment 30–40 Nm |
| Uzatvárací ventil 1" EK | KIT50092010 | PN 10 / +120 °C | mosadz CW617N | typ IVAR.KIT VDC 30, len ako náhradný diel |
| Regulačné šróbenie 1" / 5/4" EK | KIT5504410 / KIT5504454 | PN 10 / +120 °C | mosadz CW617N | typ IVAR.KIT VDC 31, len ako náhradný diel |
| IC-BOX 2 s RTL | 506603 / 506603CR | PN 10 / +90 °C | inštalačná krabica s bielym alebo chrómovým krytom | pripojenie 3/4" EK × 3/4" EK |
| Guľové ventily s teplomerom | ROZDZ.ZAW.CZ / ROZDZ.ZAW.N | — | mosadz | priamy ventil, 1" so šróbením, teplomer 0–80 °C |
| Upevňovacia konzola, dvojitá | 501098 | — | pozinkovaná oceľ, gumené výstelky | 1", rozostup 200 mm, balenie 2 ks |
| Fixačná príchytka PPB | PPB | — | plast ABS | dĺžka 75 mm, potrubie 14–18 mm |
Pomlčka: výrobca pri diele tlak ani teplotu neuvádza.
| Parameter | Hodnota |
|---|---|
| Napätie | 230 V |
| Teplotný rozsah | 20–90 °C |
| Najvyššia regulovaná teplota | 85 °C |
| Teplotná diferencia | 8–3 °C |
| Rýchlosť teplotnej zmeny | < 10 °C/min |
| Stupeň krytia / trieda izolácie | IP 20 / I |
| Zapojenie | spínací alebo vypínací kontakt |
| Montáž | pružinou na potrubie alebo rozdeľovač |
TH 2A pochádza od značky AVANSA – jej regulátory a príslušenstvo sú na avansa.sk.
Pozrite, aké závity má váš rozdeľovač: 1" so šróbením pre guľové ventily, výstupy 3/4" EK pre šróbenia a T-kusy, M30 × 1,5 pre servopohony.
Konzolou ho pevne uchyťte na stenu alebo do skrinky. Dvojitá konzola ho drží v dvoch bodoch, čo oceníte najmä pri rozdeľovači s mnohými okruhmi.
Ventil s červeným motýľom patrí na prívod, s modrým na spiatočku. Podľa farby a polohy motýľa hneď vidíte, ktorá strana je otvorená.
Rúrky pripojte zvernými šróbeniami presne pre ich rozmer. Ak chcete poznať teplotu konkrétneho okruhu, vsuňte medzi výstup a šróbenie T-kus s teplomerom.
Na ventily so závitom M30 × 1,5 nasaďte servopohony, napríklad hlavicu EGO, a prepojte ich s izbovými termostatmi.
Sústavu naplňte, odvzdušnite a prejdite všetky spoje. Zapojenie do funkčného okruhu a vyregulovanie odporúčame nechať skontrolovať kúrenárovi.
Ako vzor poslúži 100 m² podlahovky z poradne nižšie, kde vychádza rozdeľovač s ôsmimi okruhmi. Súpis platí pre rozdeľovač s hlavným pripojením 1", výstupmi 3/4" EK a ventilmi M30 × 1,5; pri inom rozdeľovači si pripojenia najprv overte.
Netesnosti pri podlahovke väčšinou nevznikajú v samotnom rozdeľovači, ale na drobných dieloch okolo neho. Najčastejšie ide o tieto situácie:
Rúrky, okruhy a dosky si vopred prepočítajte v kalkulačke podlahového kúrenia. Systémové dosky porovnávame na stránke systémové dosky pre podlahové vykurovanie, príslušenstvo k rozdeľovačom H.P.W. je aj na systemova-doska.sk. Ak rozdeľovač ešte vyberáte, pozrite aj skrinky pre rozdeľovače – veľkosť skrinky ovplyvní aj množstvo príslušenstva na rozdeľovači.
