Rúrky na podlahové kúrenie: ktorú zvoliť a koľko jej kúpiť

Do podlahového kúrenia patrí výhradne rúrka, ktorá má kyslíkovú bariéru. Plast bez nej prepúšťa kyslík z okolia do vody v sústave a ten po rokoch napáda kovové diely – výmenník kotla, obehové čerpadlo aj radiátory. Bariéru tvorí podľa typu rúrky hliníková vložka (PEX-AL-PEX, Alpex Turatec), vrstva EVOH (polybutylén HEPWORTH) alebo vnútorná bariéra pri jednovrstvovom PE-Xa.

Druhou požiadavkou je odolnosť počas stavby: po rúrkach sa chodí, prejde sa cez ne s fúrikom a nakoniec ich zaleje poter. Najlepšie ich chráni uloženie do systémových dosiek, ktoré zároveň izolujú a vracajú teplo smerom hore. Fixačné lišty či kari rohož fungujú tiež, rúrku však nedržia tak pohodlne a presne.

Päť dôvodov pre PEX-AL-PEX 16 × 2

• Po ohnutí ostane, kde ste ho dali – 0,20 mm hliníka v stene nedovolí rúrke vracať sa do pôvodného tvaru, takže slimák vyjde rovnomerný.
• Takmer sa nenaťahuje – dĺžková rozťažnosť je 0,026 mm/m·K.
• Hliník robí aj bariéru – kyslík neprejde do vykurovacej vody.
• Hladké vnútro – vrstva zo zosieťovaného polyetylénu má drsnosť 0,007 mm a usadeniny sa na ňu nelepia, preto je tlaková strata nízka.
• Spája sa aj bez lisu – stačia mosadzné skrutkované spojky, prípadne lisovacie.

Priemer 16 mm navyše presne sedí do výstupkov dosiek STIROTERMAL pre rúrky 14–18 mm a rovnakú rúrku využijete aj na rozvod vody či k radiátorom.

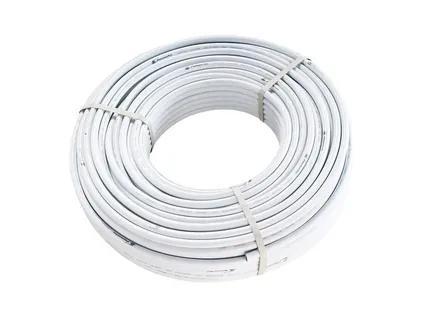

PEX-AL-PEX: hliník medzi dvoma vrstvami PEX

Stena má päť vrstiev – vnútorná a vonkajšia sú zo zosieťovaného polyetylénu, stredom prechádza hliník. Ten má pri rozmere 16 × 2 hrúbku 0,20 mm, pri 20 × 2, 26 × 3 a 32 × 3 hrúbku 0,30 mm. Rúrka sa tak správa ako kompromis medzi kovom a plastom: ohnete ju rukou, tvar si však udrží, dĺžku mení len minimálne a kyslík neprepustí. Hodí sa na kúrenie, podlahovku aj rozvody studenej a teplej vody; spoje sa robia mosadznými skrutkovanými alebo lisovacími tvarovkami.

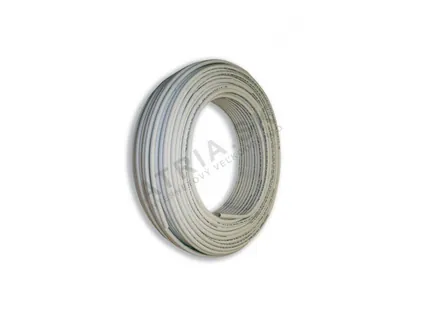

IVAR Alpex Turatec: hliník a PE-RT

Rúrka nemeckého výrobcu Fränkische stavia na rovnakej hliníkovej vložke, plastové vrstvy však nie sú z PEX, ale z PE-RT, teda polyetylénu so zvýšenou teplotnou odolnosťou. Výrobca ju zaraďuje do tlakovej triedy PN 10 pri trvalých +70 °C, krátkodobo znesie +95 °C. Vďaka hygienickému atestu smie ísť aj do rozvodov pitnej vody. Na spoje výrobca odporúča zverné šróbenia radov TA a RA alebo lisovacie fitingy.

IVAR PE-Xa: jedna vrstva PEX bez kovu

Zosieťovaný polyetylén s kyslíkovou bariérou na vnútornej strane, bez hliníkovej vložky. Tvar mu dáva až systémová doska, preto je určený práve na okruhy podlahového kúrenia. Tlakové hodnoty: PN 10 pri +60 °C, PN 6 pri +90 °C. Rozmer 17 × 2 sa balí po 120, 240 a 600 m a predáva sa len v celých baleniach. Spája sa zvernými šróbeniami IVAR.TP a RP alebo lisovacím systémom IVAR.AC.

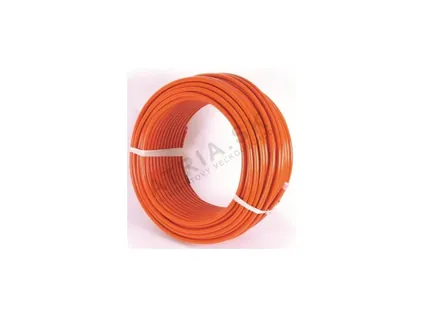

HEPWORTH: polybutylén, ktorý sa dá rozobrať

Rúrka z polybutylénu chránená bariérou EVOH. Systém stojí na nástrčkových tvarovkách: rúrku stačí zastrčiť a čeľuste vnútri ju pridržia – žiadne kliešte ani kľúče. Keď treba spoj zrušiť, tvarovku povolíte, čeľuste stiahnete a môžete ju montovať znova. Rúrky, kolená, T-kusy aj spojky sú z toho istého materiálu, takže systém poslúži pri podlahovke aj pri radiátoroch. Pracovné podmienky výrobca udáva PN 3 pri 70 °C. Tvarovky sú na stránke nástrčkové spojky na potrubia.

Celkové metre sú len polovica výpočtu. Druhou polovicou je rozdeliť okruhy do kotúčov tak, aby žiadny nebolo treba nadpájať. Ukážeme to na vymyslenom prízemí s rozdeľovačom v chodbe; plochy a vzdialenosti sú ilustračné, spotreby na m² sú tie isté ako v tabuľke vyššie.

1. Okruhy a ich dĺžky

• Obývačka s kuchyňou, 32 m², rozteč 15 cm: 32 × 6,7 = 214,4 m na ploche. To je na jeden okruh priveľa, preto ju delíme na tri po 71,5 m. Rozdeľovač je 4 m od miestnosti, takže každý okruh dostane ešte 8 m prívodu a spiatočky – spolu 79,5 m na okruh.
• Kúpeľňa, 8 m², rozteč 10 cm: 8 × 10 = 80 m, k tomu 2 × 3 m prívodov, spolu 86 m.
• Spálňa, 12 m², rozteč 15 cm: 12 × 6,7 = 80,4 m a 2 × 5 m prívodov, spolu 90,4 m.

Všetkých päť okruhov je v odporúčanom rozsahu do 80–100 m. Súčet: 3 × 79,5 + 86 + 90,4 = 414,9 m.

2. Rozdelenie do kotúčov PEX-AL-PEX 16 × 2 (200 m)

• Kotúč 1: spálňa 90,4 m + kúpeľňa 86 m = 176,4 m, zvyšok 23,6 m.
• Kotúč 2: dva okruhy obývačky, 2 × 79,5 = 159 m, zvyšok 41 m.
• Tretí okruh obývačky (79,5 m) sa do žiadneho zvyšku nezmestí, preto k dvom kotúčom pridáte metráž s malou rezervou, napríklad 85 m.

Objednávka teda nie je 415 m, ale 2 × 200 m + 85 m = 485 m. Zvyšky (23,6 + 41 + 5,5 = 70,1 m) využijete na prívody k radiátorom alebo na malý okruh inde.

3. Rovnaký dom s rúrkou IVAR PE-Xa 17 × 2

PE-Xa sa predáva len v celých baleniach 120, 240 alebo 600 m. Dve balenia po 240 m pokryjú všetko: do prvého sa zmestia tri okruhy obývačky (3 × 79,5 = 238,5 m), do druhého spálňa s kúpeľňou (176,4 m). Spolu 480 m. Jedno balenie 600 m by stačilo tiež, zvyšok by však bol 185,1 m.

4. Čo z toho vyplýva pre rozdeľovač

Päť okruhov znamená rozdeľovač s piatimi vývodmi a 10 zverných šróbení – na každý okruh jedno na prívod a jedno na spiatočku. Pri PE-Xa 17 × 2 musia šróbenia zodpovedať rozmeru 17 × 2 (výrobca odporúča rady IVAR.TP a RP), šróbenie 16 × 2 na túto rúrku nepasuje.

• Nadpájaný okruh – spoj zaliaty v poteri je jediné miesto, kde môže inak bezchybná rúrka pustiť vodu. Okruh veďte od rozdeľovača a späť v jednom kuse.
• Lacná rúrka bez bariéry – prepúšťa kyslík, ktorý po rokoch napadne kotol, čerpadlo a radiátory.
• Šróbenie iného rozmeru – zverné šróbenie musí sedieť presne; 16 × 2 nepasuje na 17 × 2 ani 18 × 2 a platí to aj opačne.
• Zalomená rúrka pod rozdeľovačom – ohyb o 90° pri výstupe z podlahy bez fixačného oblúka ľahko rúrku zlomí a privrie celý okruh.
• Rez pílkou – otrepy a šikmý koniec zničia tesnenie; patria sem nožnice na plast a kolmý rez.
• Zhluk prívodov v chodbe – pred rozdeľovačom sa stretávajú prívody všetkých okruhov. Chráňte ich hadicou a nezabudnite, že aj ony kúria priestor, cez ktorý prechádzajú.
• Dvadsiatka do výstupkov – rúrka 20 × 2 sa do dosiek DUO a SOLO (14–18 mm) nezmestí; na kari rohoži ju držia H-clipy pre rúrky 15–20 mm.

Hadice, fixačné oblúky a šróbenia sú v časti príslušenstvo pre podlahovku a rozdeľovače, ďalšie porovnanie rúrok a roztečí ponúka podlahove-vykurovanie.eu.
