Keď treba spojiť pár rúrok, opraviť navŕtanú slučku alebo prejsť z plastohliníka na závit, lisovacie kliešte nie sú nutné. Matica, zverný krúžok a dva vidlicové kľúče – a spoj sa dá neskôr povoliť a znova utiahnuť.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Spojka má tri časti: mosadzné telo s tŕňom, prevlečnú maticu a mosadzný zverný (upínací) krúžok. Na tŕni sedia dva gumové krúžky EPDM. Rúrka sa natlačí na tŕň, matica sa naskrutkuje a pritlačí zverný krúžok, ktorý rúrku obopne a drží ju na mieste. Vodu za tŕň nepustia krúžky EPDM – aj keď sa spoj neskôr povolí a znova zatiahne.
Funkčne nahrádza lisovacie fitingy, ale bez investície do klieští a čeľustí. Stačí vidlicový kľúč na maticu a druhý na pridržanie tela. Lisovaný spoj je navždy, skrutkovaný sa dá povoliť – výhoda pri oprave alebo prestavbe rozvodu.
Spojky pasujú na plastohliníkové rúrky 16 × 2 mm a 20 × 2 mm (PEX-AL-PEX). Výrobca ich uvádza pre tri druhy rozvodov:
Každý typ spoja má svoje miesto. Tabuľka ukazuje, čím sa líši ten, ktorý vzniká dotiahnutím matice.
| Typ spoja | Čo drží rúrku a tesní | Bez čoho sa nezaobídete | Povoliť a znovu použiť? | Pre aké rúrky | Kde sa najviac hodí |
|---|---|---|---|---|---|
| Zverný, skrutkovaný (sortiment tejto stránky) | zverný krúžok pod maticou, voda zastavená dvoma krúžkami EPDM | dva vidlicové kľúče a rezák | áno, povolí sa a znova utiahne | plastohliník 16 × 2 a 20 × 2 mm | oprava, pár spojov v kotolni, rekonštrukcia, viditeľné úseky |
| Lisovaný | objímka zalisovaná čeľusťami s profilom U | kliešte a čeľuste U podľa rúrky, rezák | nie, zalisovanie je trvalé | plastohliník PEX-AL-PEX 16 a 20 mm | celé rozvody, spoje skryté v stene, montážne firmy |
| Nástrčný HEPWORTH Hep2O | čeľuste vo vnútri spojky zachytia rúrku s opornou vložkou | iba nožnice na rúrku | áno, spojka ide použiť znova | polybutylén HEPWORTH a meď 15, 16, 22, 28 mm | radiátory a voda, keď sa má montovať bez náradia |
| Závitový mosadzný | zoskrutkovaný závit s konope a pastou alebo s tesniacou niťou | hasák či kľúč a tesniaci materiál | čiastočne, po povolení nové tesnenie | oceľ, armatúry, kotol, čerpadlo, prechod z plastu | kotolňa, napojenie zariadení a oceľových rúr |
Pri celom rozvode s klieštami po ruke vyhrá lisovanie rýchlosťou. Na jednotlivé spoje a miesta, ku ktorým sa dá neskôr dostať, je zverná spojka pohodlnejšia.
Rúrka na rúrku, redukcia, prechody na závit oboch druhov, kolená a držiak nástenok. Pri každej karte sa zobrazí platná cena a skladová dostupnosť z ATRIA.SK.
Nájdite riadok podľa toho, na čo rúrku napájate, a stĺpec podľa jej rozmeru. Všetky diely sú z poniklovanej mosadze so zverným krúžkom a dvoma krúžkami EPDM.
| Na čo rúrku napájate | Rúrka 16 × 2 | Rúrka 20 × 2 |
|---|---|---|

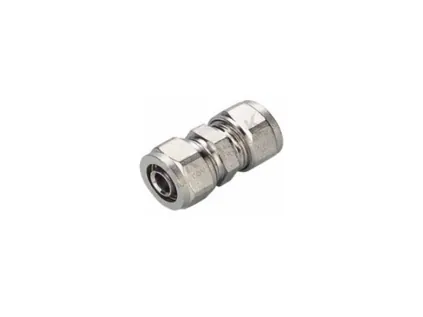

| ďalšia rúrka rovnakého rozmeru | PEX.Z16 | PEX.Z20 |
| rúrka druhého rozmeru (redukcia) | PEX.ZR16X20 – jeden diel pre oba rozmery | PEX.ZR16X20 |

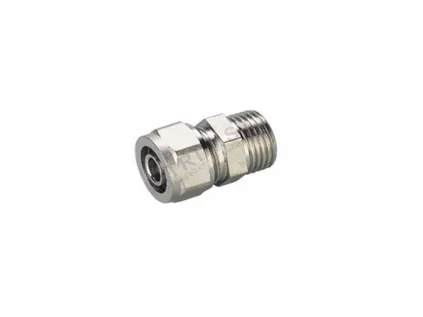

| vnútorný závit protikusu 1/2" (spojka má vonkajší) | PEX.Z.GZ16X1/2 | PEX.Z.GZ20X1/2 |

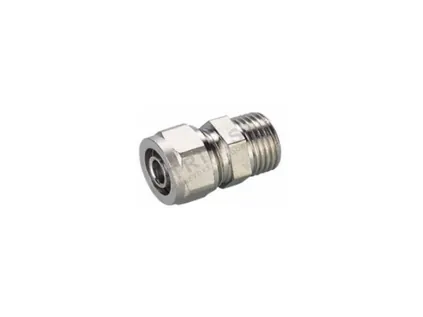

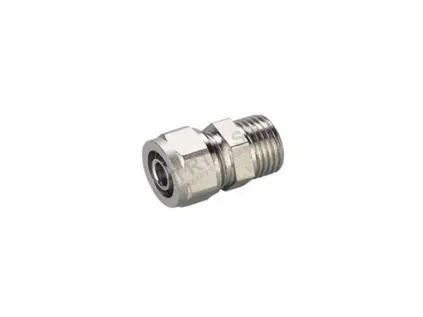

| vnútorný závit protikusu 3/4" (spojka má vonkajší) | PEX.Z.GZ16X3/4 | PEX.Z.GZ20X3/4 |
| vonkajší závit protikusu 1/2" (spojka má vnútorný) | PEX.Z.GW16X1/2 | PEX.Z.GW20X1/2 |

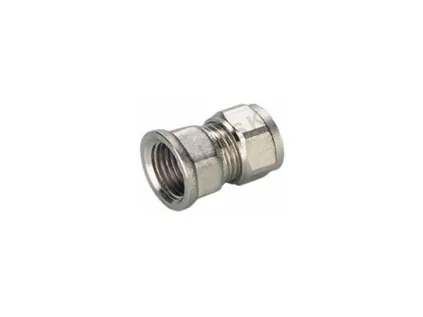

| vonkajší závit protikusu 3/4" (spojka má vnútorný) | PEX.Z.GW16X3/4 | PEX.Z.GW20X3/4 |

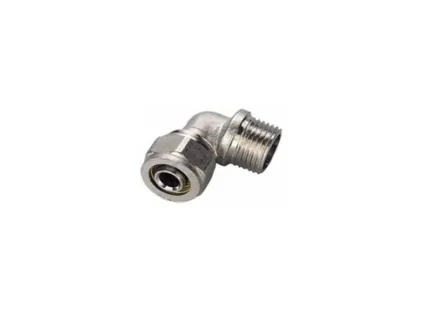

| vnútorný závit 1/2" so zalomením o 90° | – | PEX.K.GZ20X1/2 |

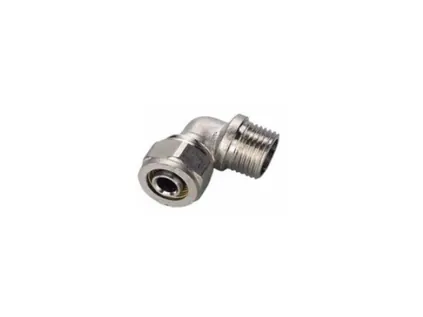

| vnútorný závit 3/4" so zalomením o 90° | koleno 3/4" × 16 teraz nie je v predaji | PEX.K.GZ20X3/4 |

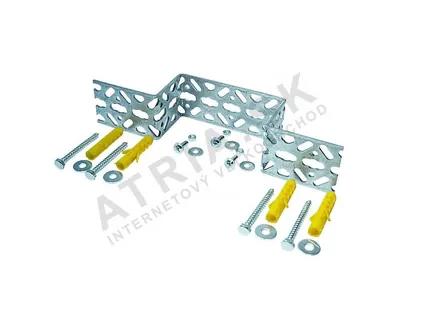

| uchytenie nástenky na stenu | 42022031 jednoduchý / 42022051 dvojitý držiak (vruty 6 × 60 mm, hmoždinky, skrutky M5 × 16 mm) |
Kód sa číta takto: Z = spojka, ZR = redukcia, K = koleno, GZ = vonkajší závit, GW = vnútorný závit; pri závitových dieloch je prvé číslo priemer rúrky a za X nasleduje závit v palcoch (PEX.Z.GZ16X1/2 = rúrka 16 × 2, vonkajší závit 1/2").
Rovnaký sortiment, ale z pohľadu práce, ktorú idete robiť.
| Úloha | Diel | Kód | Čo spája |
|---|---|---|---|
| prederavená alebo prerezaná rúrka 16, predĺženie slučky | priama spojka 16 | PEX.Z16 | 16 × 2 s 16 × 2 |
| spojenie dvoch prívodov či stúpačiek 20 | priama spojka 20 | PEX.Z20 | 20 × 2 s 20 × 2 |
| odbočka 16 z hlavnej vetvy 20 | redukčná spojka | PEX.ZR16X20 | 20 × 2 so 16 × 2 |
| napojenie rúrky 16 na ventil či armatúru s vnútorným závitom | spojka s vonkajším závitom 1/2" alebo 3/4" | PEX.Z.GZ16X1/2, PEX.Z.GZ16X3/4 | 16 × 2 s vnútorným závitom |
| napojenie hlavnej rúrky 20 na armatúru s vnútorným závitom | spojka s vonkajším závitom 1/2" alebo 3/4" | PEX.Z.GZ20X1/2, PEX.Z.GZ20X3/4 | 20 × 2 s vnútorným závitom |
| napojenie rúrky 16 na vsuvku alebo rúrku s vonkajším závitom | spojka s vnútorným závitom | PEX.Z.GW16X1/2, PEX.Z.GW16X3/4 | 16 × 2 s vonkajším závitom |
| prechod rúrky 20 na oceľový rozvod s vonkajším závitom | spojka s vnútorným závitom | PEX.Z.GW20X1/2, PEX.Z.GW20X3/4 | 20 × 2 s vonkajším závitom |
| zalomenie o 90° tesne pri armatúre | koleno s vonkajším závitom | PEX.K.GZ20X1/2, PEX.K.GZ20X3/4 | 20 × 2 s vnútorným závitom |
| pevná nástenka pre batériu | univerzálny držiak – jednoduchý alebo dvojitý | 42022031, 42022051 | – |
Rúrku na vývod rozdeľovača s eurokónusom nepripojíte týmito spojkami – na to slúži zverné šróbenie EK z časti príslušenstvo pre podlahovku a rozdeľovače.
Ako vyzerá výber v praxi, ukazujú tri situácie, s ktorými sa ľudia na nás obracajú najčastejšie. Pri každej je uvedené, koľko dielov treba a prečo.
Rúrka je 16 × 2 a leží v potere. Treba vybúrať okolie diery tak, aby z oboch strán poškodeného miesta zostal kúsok voľnej rúrky na nasunutie spojky. Poškodený úsek sa vyreže a nahradí krátkym kusom novej rúrky rovnakého rozmeru – vznikajú tak dva spoje, teda 2× PEX.Z16. Pred zaliatím sa urobí tlaková skúška a poloha spojok sa zakreslí do plánu podlahy, aby sa pri ďalšom vŕtaní nehľadali naslepo.
K radiátoru vedie hlavná vetva 20 × 2, ale k samotnému telesu chcete ísť tenšou rúrkou 16 × 2. Na prechod medzi rozmermi stačí 1× PEX.ZR16X20 na prívode a 1× PEX.ZR16X20 na spiatočke. Pripojenie k ventilom radiátora závisí od toho, či majú eurokónus (potom šróbenie EK) alebo vnútorný závit 1/2" (potom 2× PEX.Z.GZ16X1/2).
Na starej oceľovej rúre je vonkajší závit 3/4", ďalej má pokračovať rúrka 20 × 2. Na každú vetvu sa použije PEX.Z.GW20X3/4 – spojka s vnútorným závitom sa naskrutkuje na oceľ a plastohliník sa do nej zovrie. Pri dvoch rúrach (prívod a spiatočka) sú to 2 kusy. Závit na oceli utesníte konope s pastou alebo tesniacou niťou, ako pri každom závitovom spoji.
Kto hľadá „zverné šróbenie 16×2“, môže mať na mysli dva odlišné diely. V oboch prípadoch drží rúrku zverný krúžok pod maticou – rozdiel je v tom, kam sa druhý koniec pripája.
Prepájajú plastohliník s plastohliníkom (16 × 16, 20 × 20, 16 × 20) alebo plastohliník s bežným valcovým rúrkovým závitom 1/2" či 3/4" – vonkajším (GZ) alebo vnútorným (GW). Slúžia pri opravách, predĺžení, napojení na guľový ventil, armatúru, kotol či oceľovú rúru. Za závit potom môžete pokračovať mosadznými závitovými fitingami.
Vývody rozdeľovačov podlahovky a termostatické ventily s pripojením Eurokónus (EK) majú kužeľové sedlo. Slučka sa na ne pripája vlastným šróbením 16 × 2 EK, a to dvomi kusmi na slučku – prívod a spiatočka. Tieto šróbenia sú v časti príslušenstvo pre podlahovku a rozdeľovače; k mosadzným rozdeľovačom H.P.W. ich nájdete aj na mosadzne-rozdelovace.sk.
Rúrku skráťte rezákom alebo nožnicami určenými na plastohliník. Pílka by ju sploštila a nechala na reze otrepy.
Kalibrátorom vráťte koncu kruhový prierez a vnútornú hranu jemne zrazte – ostrá hrana by pri natláčaní mohla prerezať krúžky EPDM.
Na rúrku navlečte v tomto poradí prevlečnú maticu a mosadzný zverný krúžok.
Rúrku natlačte na tŕň tela až po doraz a skontrolujte, že krúžky EPDM ostali v drážkach a nevyhrnuli sa.
Maticu najprv zatočte rukou, potom kľúčom. Druhým kľúčom pritom držte telo, aby sa neotáčala rúrka ani armatúra.
Po tlakovej skúške a prvom nábehu kúrenia spoj prezrite; ak sa na ňom objaví kvapka, maticu dotiahnite len o malý kúsok.
Pre niekoľko spojov sa neoplatí požičiavať kliešte – vystačíte si s dvomi vidlicovými kľúčmi.
Poškodené miesto sa vyreže a nahradí krátkym kusom rúrky s dvomi spojkami 16 × 16 alebo 20 × 20.
Diely GZ a GW so závitom 1/2" či 3/4" napoja plastohliník na ventil, armatúru alebo oceľovú rúru.
Redukcia 16 × 20 urobí odbočku z hrubšej vetvy bez ďalších medzikusov.
Univerzálny držiak, jednoduchý aj dvojitý, ukotví nástenky pod batériu. Samotné nástenné koleno je medzi lisovacími fitingmi.
Tam, kde sa o pár rokov môže prerábať, oceníte, že spoj ide povoliť a znova použiť.
Ponuka pokrýva 16 × 2 a 20 × 2 mm – prvé číslo je vonkajší priemer, druhé hrúbka steny; zvyčajne sú vytlačené priamo na rúrke. Diel 16 na rúrku 20 nenasadíte, a ak sa stretnú oba rozmery, poslúži redukcia PEX.ZR16X20. Rúrky nájdete na stránkach potrubie na podlahové kúrenie a potrubia pre radiátorové vykurovanie, cenník rúrok 16 × 2 aj na podlahove-kurenie.net.
Pozrite sa na ventil alebo armatúru: závit vo vnútri znamená, že potrebujete diel s vonkajším závitom (GZ); závit na povrchu znamená diel s vnútorným závitom (GW). Ak sa rúrka hneď za armatúrou stáča o 90°, koleno PEX.K.GZ20 ušetrí miesto.
Pre jednotlivé spoje v kotolni či pri oprave je zverná spojka rýchlejšia a netreba kliešte. Pri celom rozvode so spojmi skrytými v stenách vychádza lepšie lisovací fiting PEX-AL-PEX. Na materiál pre väčší rozvod vám zostavíme cenovú ponuku.
Zverný spoj je spoľahlivý pod jednou podmienkou: musí sa k nemu dať dostať. Rúrky sa pri ohreve a chladnutí rozťahujú a sťahujú, takže rozoberateľný spoj môže po čase vyžadovať kontrolu alebo prítiahnutie.
