Rozdeľovač s prietokomermi – srdce podlahového kúrenia

Každá slučka v podlahe začína na rozdeľovači a končí na zberači. Práve tu sa okruh nastavuje, odvzdušňuje a v prípade potreby zatvára bez vplyvu na zvyšok domu. Pomôžeme vám vybrať počet vývodov, úroveň výbavy aj skrinku.

updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.

hubPozrieť zostavystorefrontKúpiť na ATRIA.SK
hubZostavy na 2 – 12 slučiekspeedPrietokomer na každej slučkecompressTlak PN 10, voda do +90 °ClinkVstup 1", vývody EK
hubPrincíp

Dve lišty, ktoré rozhodujú o rovnomernom teple v podlahe

Voda zo zdroja tepla – kotla, tepelného čerpadla alebo zmiešavacej zostavy – sa najprv dostane do hornej lišty, rozdeľovača. Odtiaľ odteká do jednotlivých slučiek potrubia v podlahe a po odovzdaní tepla sa vracia do dolnej lišty, zberača, a ďalej späť k zdroju. Na rozdeľovač sa teda pripája začiatok každej slučky, na zberač jej koniec.

Bez regulácie by teplo išlo len tam, kde je to najľahšie

Slučky nemajú nikdy rovnakú dĺžku. Krátka slučka v kúpeľni kladie vode malý odpor, dlhá slučka v obývačke veľký – voda si prirodzene vyberie ľahšiu cestu. Výsledok bez nastavenia: horúca kúpeľňa a chladná obývačka. Zostavy v našej ponuke preto majú na rozdeľovači regulačné prietokomery – prietok slučky na nich nastavíte a hneď aj odčítate – a na zberači uzatváracie ventily, ktorými jednu slučku odstavíte a zvyšok domu kúri ďalej.

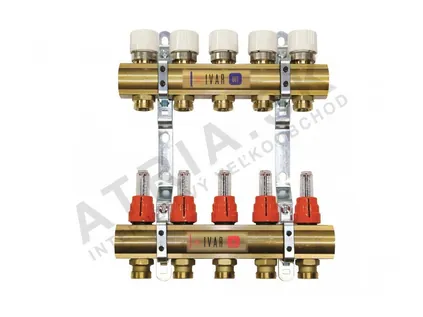

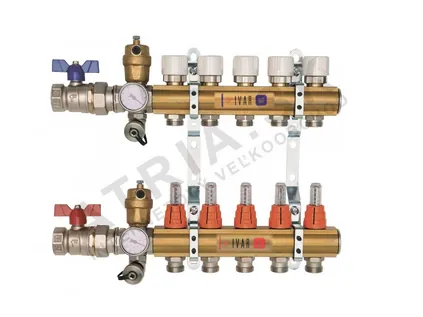

Čo ponúkame: IVAR.CS 553

Zostavy IVAR.CS 553 sú z mosadze CW617N, majú rozmer 1" × EK, prevádzkový tlak PN 10 a znesú vodu do +90 °C. Slučky sa pripájajú zvernými šróbeniami s eurokónusom (EK). K dispozícii sú dve úrovne výbavy: základná 553 DVP pre 2 až 12 okruhov a rozšírená 553 VP pre 2 až 6 okruhov, ktorá navyše obsahuje guľové uzávery, automatické odvzdušnenie, vypúšťanie a teplomery.

Teplotu vody rozdeľovač neznižuje. Ak zdroj tepla pripravuje teplejšiu vodu aj pre radiátory, podlaha ju musí dostať cez zmiešavaciu zostavu s čerpadlom – pozrite rozdeľovače pre podlahovku s čerpadlom.
inventoryObsah zostavy

Čo dostanete v krabici – DVP a VP

Základ je spoločný, rozšírená rada pridáva diely, ktoré by ste inak dokupovali.

speed

Rozdeľovač s prietokomermi

Horná lišta s regulačným prietokomerom pri každom vývode – prietok nastavíte aj priamo vidíte. Majú ju obe rady.

block

Zberač s uzatváracími ventilmi

Dolná lišta, na ktorej sa každá slučka dá samostatne zavrieť – napríklad keď sa opravuje podlaha v jednej izbe. Majú ju obe rady.

construction

Upevňovacie konzoly

Slúžia na pripevnenie oboch líšt na stenu alebo do skrinky. Sú v oboch radách.

tune

Guľové uzávery (553 VP)

Dva guľové uzávery so šróbením – rozdeľovač odpojíte od zdroja bez vypúšťania celej sústavy.

air

Odvzdušnenie a vypúšťanie (553 VP)

Dva priechodné medzikusy, na každom automatický odvzdušňovací ventil, otočný vypúšťací ventil a teplomer; k tomu dve zátky.

thermostat

Teplomery (553 VP)

Ukazujú teplotu v prívodnej aj vratnej lište. Z rozdielu oboch hodnôt vidno, koľko tepla podlaha odoberá.

compareDVP vs. VP

Základná, alebo rozšírená zostava?

Porovnanie dvoch rád IVAR.CS 553 podľa popisov na ATRIA.SK.

Čo porovnávame553 DVP – základ553 VP – plná výbava
Počet okruhov2 až 122 až 6
Rozmer1" × EK1" × EK
Tlak / teplotaPN 10 / +90 °CPN 10 / +90 °C
Materiálmosadz CW617Nmosadz CW617N
Rozdeľovač s regulačnými prietokomermiánoáno
Zberač s uzatváracími ventilmiánoáno
Upevňovacie konzolyánoáno
Guľové uzávery so šróbením–2 ks
Medzikusy s automatickým odvzdušňovacím ventilom, vypúšťacím ventilom a teplomerom–2 ks
Zátky–2 ks
Skriňabez skrinev názve uvedená skriňa P-KLASIK 1 alebo 2; 5-okruhová zostava 553973BS bez skrine

DVP je správna voľba, ak si guľové ventily, odvzdušnenie a teplomery chcete vybrať a dokúpiť sami. VP je takmer pripravená na pripojenie. Presný obsah balenia vrátane skrine overte pred objednávkou v popise produktu v e-shope.

inventory_2Zostavy v ponuke

IVAR 553 DVP a VP podľa počtu okruhov

Počet okruhov = počet slučiek, ktoré na zostavu pripojíte. Základná rada DVP existuje v každej veľkosti od 2 do 12; aktuálnu cenu a sklad ukazuje e-shop.

straightenKódy

Kód po kóde: rada, počet slučiek, výbava, skriňa

Všetky zostavy majú spoločné: mosadz CW617N, rozmer 1" × EK, PN 10, teplota do +90 °C, prietokomery na prívodnej lište, uzatváracie ventily na vratnej lište, konzoly na upevnenie. Zdroj: popisy produktov na ATRIA.SK.

KódRadaPočet okruhovDiely navyšeSkriňa (podľa názvu)
553670DVP553 DVP2–bez skrine
553671DVP553 DVP3–bez skrine
553672DVP553 DVP4–bez skrine
553673DVP553 DVP5–bez skrine
553674DVP553 DVP6–bez skrine
553675DVP553 DVP7–bez skrine
553676DVP553 DVP8–bez skrine
553677DVP553 DVP9–bez skrine
553678DVP553 DVP10–bez skrine
553679DVP553 DVP11–bez skrine
553680DVP553 DVP12–bez skrine
553970553 VP22 guľové uzávery so šróbením, 2 medzikusy s odvzdušnením, vypúšťaním a teplomerom, 2 zátkyP-KLASIK 1
553971553 VP32 guľové uzávery so šróbením, 2 medzikusy s odvzdušnením, vypúšťaním a teplomerom, 2 zátkyP-KLASIK 2
553972553 VP42 guľové uzávery so šróbením, 2 medzikusy s odvzdušnením, vypúšťaním a teplomerom, 2 zátkyP-KLASIK 2
553973BS553 VP52 guľové uzávery so šróbením, 2 medzikusy s odvzdušnením, vypúšťaním a teplomerom, 2 zátkybez skrine
553974553 VP62 guľové uzávery so šróbením, 2 medzikusy s odvzdušnením, vypúšťaním a teplomerom, 2 zátkyP-KLASIK 2

Zverné šróbenia nie sú súčasťou zostáv – na každú slučku treba dve (prívod a spiatočka) v rozmere potrubia. Či je v balení aj skriňa, overte v popise produktu.

ruleRozhodovanie

Päť rozhodnutí pred objednaním rozdeľovača

1. Počet slučiek z projektu

Koľko okruhov bude mať podlaha, určuje projekt. Každá vykurovaná miestnosť dostane aspoň jednu vlastnú slučku, väčšie priestory sa rozdelia na niekoľko slučiek s porovnateľnou dĺžkou. Rozdeľovač musí mať rovnako veľa vývodov ako slučiek, alebo viac. Návrhu okruhov sa venuje stránka podlahové vykurovanie.

2. Kompletná krabica, alebo skladanie po kusoch

553 VP obsahuje guľové uzávery so šróbením, medzikusy s automatickým odvzdušnením, otočným vypúšťacím ventilom a teplomerom aj zátky – stačí ju pripojiť. 553 DVP je lacnejší základ pre tých, ktorí si guľové ventily a ďalšie diely vyberú sami na stránke príslušenstvo pre podlahovku a rozdeľovače.

3. Šróbenia do páru

Na každú slučku pripadajú dve zverné šróbenia, jedno na prívod a jedno na spiatočku, v rozmere zhodnom s potrubím. Do podlahy odporúčame päťvrstvové PEX-AL-PEX 16 × 2 zo stránky potrubia pre podlahové vykurovanie; dosky na jeho uloženie predstavuje web systemova-doska.sk.

4. Skrinka

Rozdeľovač má byť krytý, no stále po ruke. Nadomietkovú či podomietkovú skrinku zvoľte podľa počtu okruhov a podľa toho, či k rozdeľovaču pribudne zmiešavacia zostava – rozmery sú v tabuľke na stránke skrinky pre rozdeľovače.

5. Diely k staršiemu rozdeľovaču

Keď dopĺňate diel k rozdeľovaču, ktorý už visí na stene, porovnajte závit a typ pripojenia (eurokónus EK, M30 × 1,5) a rozmer z názvu dielu s údajmi svojho rozdeľovača. Výrobcovia mosadzných rozdeľovačov nepoužívajú jednotné pripojovacie rozmery, preto „podobne vyzerajúci“ diel nemusí pasovať.

calculatePočet a umiestnenie

Koľko okruhov, koľko rozdeľovačov a kam s nimi

Veľkosť rozdeľovača vyplýva z troch vecí: z vykurovanej plochy, z rozostupu potrubia a z toho, ako je dom rozdelený na miestnosti. Presné číslo dá projekt, na prvý odhad postačia tieto pravidlá:

  • Vlastná slučka pre každú miestnosť – inak by sa teplota izieb nedala nastaviť zvlášť.
  • Veľký priestor = viac slučiek – typicky obývačka s kuchyňou alebo otvorený pôdorys.
  • Podobné dĺžky – slučky s porovnateľnou dĺžkou sa na prietokomeroch vyregulujú bez extrémneho škrtenia.
  • Prívod patrí k slučke – potrubie z rozdeľovača do miestnosti a späť sa započítava do dĺžky toho istého okruhu.

Prvý odhad počtu okruhov, metrov potrubia aj dosiek dá kalkulačka podlahového kúrenia na podlahove-vykurovanie.eu: zadáte plochu a rozostup, kalkulačka ráta s okruhom do zhruba 90 m a s 10 m prívodov na okruh.

Jeden, alebo dva rozdeľovače

Dvojpodlažný dom má zvyčajne rozdeľovač na každom podlaží – prívody sú kratšie, regulácia jednoduchšia a každé poschodie má vlastný prehľadný uzol. Aj v prízemnom dome s pretiahnutým pôdorysom môžu dva menšie rozdeľovače fungovať lepšie ako jeden veľký umiestnený na kraji.

Miesto pre rozdeľovač

Ideálne blízko stredu vykurovanej plochy a tam, kde k nemu bude prístup aj po dokončení interiéru – chodba, technická miestnosť. IVAR v popisoch zostáv upozorňuje, že rozdeľovač má byť prakticky v najvyššom bode sústavy, kde sa hromadí vzduch; dajte si preto pozor na výškové rozdiely v pôdoryse. Malú podlahovku na poschodí sa však dá odvzdušniť aj cez rebríkový radiátor v kúpeľni, takže tam táto podmienka nemusí platiť striktne.

Rozostup potrubia, vrstvy podlahy a postup pokládky opisujú stránky podlahové vykurovanie a návod na montáž podlahového kúrenia, dosky na uloženie potrubia sú na stránke systémové dosky pre podlahové vykurovanie.

calculatePríklad z pôdorysu

Príklad: prízemie so šiestimi miestnosťami – koľko slučiek a aký rozdeľovač

Ukážka, ako sa z pôdorysu dostanete k veľkosti rozdeľovača. Plochy miestností sú zvolené ako príklad, rozostupy zodpovedajú bežnej praxi (10 cm v kúpeľni, 15 cm v obytnom priestore, 20 cm v izbách s menšou potrebou tepla). Dĺžka potrubia = plocha ÷ rozostup, k nej 10 m prívodov na každú slučku; jedna slučka má mať najviac zhruba 90 m.

MiestnosťPlochaRozostupPotrubie v miestnostiSlučkyDĺžka slučky s prívodmi
Obývačka s kuchyňou32 m²15 cm32 ÷ 0,15 ≈ 213 m3≈ 71 + 10 = 81 m
Spálňa14 m²20 cm14 ÷ 0,20 = 70 m170 + 10 = 80 m
Detská izba12 m²20 cm12 ÷ 0,20 = 60 m160 + 10 = 70 m
Pracovňa11 m²20 cm11 ÷ 0,20 = 55 m155 + 10 = 65 m
Chodba a zádverie10 m²20 cm10 ÷ 0,20 = 50 m150 + 10 = 60 m
Kúpeľňa8 m²10 cm8 ÷ 0,10 = 80 m180 + 10 = 90 m
Spolu87 m²–528 m + 8 × 10 m = 608 m8–

Výsledok: 8 slučiek, teda rozdeľovač s 8 vývodmi – napríklad IVAR 553 DVP pre 8 okruhov alebo H.P.W. 8 zo skladačky vyššie. Rozšírená rada 553 VP končí pri 6 okruhoch, preto tu neprichádza do úvahy. Kúpeľňová slučka je presne na hranici 90 m – ak by bol rozdeľovač ďalej od kúpeľne, treba ju rozdeliť alebo rozdeľovač posunúť bližšie. Obývačka je rozdelená na tri slučky s rovnakou dĺžkou, aby sa dali vyregulovať bez extrémneho škrtenia. Ku každej slučke patria 2 zverné šróbenia, spolu 16 kusov. Toto je ilustračný príklad – záväzné dĺžky a prietoky určí projekt podľa tepelných strát.

info

Zaujímajú vás rozdeľovače H.P.W.?

Mosadzné rozdeľovače H.P.W. majú samostatný web – nájdete tam všetky veľkosti, podrobný postup montáže a nastavenia aj doplnky ako guľové ventily, zverné šróbenia a skrinky. Objednať ich môžete aj na ATRIA.SK. Ďalšie typy rozdeľovačov prehľadne porovnáva rozdelovace.sk.

open_in_newRozdeľovače H.P.W.buildNávod na montážinventory_2Príslušenstvo
categoryMosadz a nerez

Mosadz, alebo nerez – čo v skutočnosti rozhoduje

Na podlahovku sa používajú rozdeľovače z mosadze aj z nerezovej ocele a obe robia to isté: rozdelia vodu do slučiek a dovolia ich regulovať. Dôležitejšie než materiál je preto výbava zostavy a to, na aký tlak a teplotu je určená.

  • IVAR.CS 553 (mosadz) – mosadz CW617N, PN 10, do +90 °C, prietokomery na prívodnej lište, uzatváracie ventily na zberači, veľkosti 2 až 12 okruhov. Predstavujeme ich na tejto stránke.
  • H.P.W. (mosadz) – poniklovaná mosadz Ms 58, do 6 barov a +80 °C, pripojenie 1" a vývody na eurokónus. V dodávke sú uzatváracie ventily, regulačné šróbenie s prietokomermi a automatický odvzdušňovací a vypúšťací ventil. Rozmery sú na mosadzne-rozdelovace.sk.
  • Nerezové rozdeľovače – vyrábané v súlade s DIN EN 1264-4; na každom okruhu prietokomer Regolux s rozsahom 0–5 l/min s pamäťou nastavenia a termoregulačný ventil so závitom M30 × 1,5 pre hlavicu; potrubie sa napája šróbením 3/4" EK. Oba materiály vedľa seba porovnáva rozdelovace.sk.

Pred kúpou si porovnajte

  • najvyšší povolený tlak a teplotu voči parametrom vašej sústavy,
  • čo je v balení – guľové ventily, odvzdušnenie, vypúšťanie, teplomery – a čo treba dokúpiť,
  • pripojenie slučiek (EK) a závit pre termoregulačné hlavice, ak ich plánujete,
  • celkovú dĺžku zostavy aj s guľovými ventilmi – podľa nej sa vyberá skrinka.

Cenník rozdeľovačov a ďalšieho materiálu na podlahovku nájdete aj na podlahove-kurenie.net.

buildMontáž

Od skrinky po vyregulované okruhy – postup montáže

Orientačné poradie krokov. Pripojenie k sústave a nastavenie zdroja tepla je práca pre kúrenára.

1. Poloha

Čím bližšie k stredu vykurovanej plochy, tým kratšie prívody. Zároveň musí byť rozdeľovač prístupný aj po dokončení interiéru.

2. Skrinka a konzoly

Skrinku osaďte do vodováhy a konzolami zo zostavy na ňu pripevnite obe lišty.

3. Napojenie na zdroj

Prívod zo zdroja ide na lištu s prietokomermi, spiatočka na lištu s uzatváracími ventilmi. K zostave DVP pridajte guľové ventily, aby sa rozdeľovač dal odstaviť.

4. Slučky na vývody

Začiatok slučky na rozdeľovač, koniec na zberač – vždy pod rovnakým číslom. Každý vývod si hneď označte názvom miestnosti.

5. Výplach

Pred prvým spustením sústavu dôkladne prepláchnite podľa návodu výrobcu, osobitne ak sa podlahovka kombinuje s radiátormi. Vykurovaciu vodu odporúčame ošetriť prípravkom GEL.LONG LIFE 100.

6. Tlak pred poterom

Kým potrubie nezakryje poter, natlakujte sústavu a prejdite všetky šróbenia a spoje.

7. Nastavenie prietokov

Prietokomery nastavte podľa projektu tak, aby všetky miestnosti hriali rovnomerne. Kratšie slučky sa spravidla škrtia viac.

tuneÚdržba

Prietokomery, teplomery a vzduch: rozdeľovač v prevádzke

Vyregulovanie okruhov

Prietokomer na rozdeľovači ukazuje, koľko vody preteká okruhom, a jeho otáčaním prietok nastavíte. Hodnoty pre jednotlivé okruhy určuje projekt podľa tepelnej straty miestnosti a dĺžky slučky. Ak projekt nemáte, platí zásada, že kratšie okruhy sa priškrcujú viac a dlhšie menej. Nastavujte postupne a zmenu vyhodnoťte až po niekoľkých hodinách – podlaha s poterom reaguje pomaly.

Teplota prívodu a spiatočky

Zostavy 553 VP majú teplomery na medzikusoch. Porovnaním teploty v prívodnej lište a v zberači vidíte, ako podlaha odoberá teplo; ustálený rozdiel po vyregulovaní je dobrou kontrolou aj v ďalších sezónach. K zostave DVP si teplomer doplníte napríklad guľovým ventilom 1" s teplomerom alebo T-kusom s teplomerom zo stránky príslušenstvo pre podlahovku a rozdeľovače.

Odvzdušnenie a kontrola

Vzduch v sústave sa prejaví bublaním a slabším vykurovaním časti podlahy. Zostavy VP majú automatické odvzdušňovacie ventily priamo na medzikusoch, pri zostavách DVP odvzdušnenie doplňte. Pri bežnej kontrole sledujte tlak v sústave, tesnosť šróbení a čistotu prietokomerov – zanesené prietokomery prezrádzajú nečistoty vo vode, preto je dôležitý výplach pred spustením a ošetrenie vykurovacej vody.

Teplotu v jednotlivých miestnostiach udržia izbové termostaty – pozrite termostaty pre podlahové kúrenie a programovateľné bezdrôtové termostaty. Obehové čerpadlo pre kotlový okruh vyberiete na stránke obehové čerpadlá IBO alebo na webe obehove-cerpadla.sk.

warningNa čo pozor

Šesť chýb, ktoré pokazia aj dobrý rozdeľovač

  • Zámena prívodu a spiatočky – začiatok a koniec tej istej slučky musia byť na rovnakom čísle okruhu. Inak okruh nejde správne regulovať.
  • Nevypláchnutá sústava – kal zo starých radiátorov a nečistoty z montáže upchávajú prietokomery aj ventily. Za poruchy spôsobené nečistotami v sústave predajca nezodpovedá – výplach je preto povinný krok.
  • Podlahovka pripojená na vodu pre radiátory – ak zdroj tepla vyrába vodu s vysokou teplotou pre radiátory, do podlahy patrí cez zmiešavaciu zostavu.
  • Nevyregulované okruhy – bez nastavenia prietokomerov sú krátke okruhy prekúrené a dlhé chladné.
  • Malá skrinka – šírku skrinky porovnajte so skutočnou dĺžkou zostavy vrátane guľových ventilov a nechajte si miesto na šróbenia a prácu s kľúčom.
  • Nesprávne šróbenie – rozmer aj typ pripojenia šróbenia musí sedieť s potrubím aj s vývodom rozdeľovača.

Teplotu v jednotlivých miestnostiach strážia izbové termostaty – prehľad nájdete na stránke termostaty pre podlahové kúrenie. Postup pokládky potrubia a zalievania podlahy popisuje návod na montáž podlahového kúrenia.

shopping_cart_checkoutSkladačka do košíka

Rozdeľovač H.P.W. s ventilmi a šróbeniami – vyberte počet okruhov

Zvoľte, koľko slučiek bude podlaha mať, a skladačka zostaví nákup: rozdeľovač H.P.W.® z mosadze, dva guľové ventily s teplomerom (jeden na prívodnú, druhý na vratnú lištu) a dvojicu zverných šróbení 16 × 2 pre každú slučku. Skrinka je voliteľná. Potrubie a dosky sa odvíjajú od plochy, na ne použite kalkulačku.

Veľkosť skrinky zodpovedá dĺžke rozdeľovača aj s guľovými ventilmi. Položky sa vložia do košíka na ATRIA.SK, kde ich ešte môžete meniť; ceny sa načítavajú priebežne.

PoložkaKsSpolu
Zostava spolu s DPH
–
add_shopping_cartPridať zostavu do košíka
helpFAQ

Rozdeľovače na podlahovku: otázky a odpovede

Ako určiť, koľko vývodov má mať rozdeľovač?
Rovnako veľa, ako je v projekte slučiek – každá vykurovaná miestnosť má aspoň jednu, veľké priestory viac. IVAR.CS 553 DVP sa vyrába pre 2 až 12 okruhov, rozšírená 553 VP pre 2 až 6.
Aký je rozdiel medzi rozdeľovačom a zberačom?
Rozdeľovač je prívodná lišta, z ktorej teplá voda odchádza do slučiek – v našich zostavách s regulačnými prietokomermi. Zberač je vratná lišta, kam sa ochladená voda vracia; jeho uzatváracími ventilmi sa dá každá slučka zavrieť samostatne.
Čím sa líši zostava 553 DVP od 553 VP?
Spoločné majú rozdeľovač s prietokomermi, zberač s uzatváracími ventilmi a konzoly. 553 VP k tomu pridáva 2 guľové uzávery so šróbením, 2 priechodné medzikusy (každý s automatickým odvzdušnením, otočným vypúšťacím ventilom a teplomerom) a 2 zátky.
Aký tlak a teplotu znesú zostavy IVAR.CS 553?
PN 10 a vodu do +90 °C. Skutočnú teplotu vody v podlahe určuje projekt a druh krytiny – je oveľa nižšia než pri radiátoroch.
Dá sa rozdeľovač napojiť rovno na kotol?
Áno, ak zdroj tepla dodáva vodu s teplotou vhodnou pre podlahu a v dome nie sú radiátory vyžadujúce teplejšiu vodu. Pri kombinácii s radiátormi patrí medzi kotol a podlahu zmiešavacia zostava s čerpadlom. Rozhoduje projekt; pri pochybnostiach sa ozvite na technickú linku +421 917 133 664.
Dostanem k zostave IVAR aj skrinku?
553 DVP sa dodáva bez skrine. Pri 553 VP je v názve uvedená skriňa P-KLASIK 1 alebo 2, výnimkou je 5-okruhová 553973BS bez skrine – obsah balenia overte v popise. Samostatné skrinky sú na stránke skrinky pre rozdeľovače.
Pasuje diel od iného výrobcu k môjmu rozdeľovaču?
Nie automaticky. Porovnajte závit a typ pripojenia (eurokónus EK, M30 × 1,5) a rozmer z názvu dielu s údajmi vášho rozdeľovača – mosadzné rozdeľovače jednotlivých značiek sa v pripojovacích rozmeroch líšia.
Prečo treba sústavu pred spustením vypláchnuť?
Stavebné nečistoty a kal zo starých radiátorov či kotla sa usadzujú v prietokomeroch a ventiloch. Preto sa pred spustením – hlavne pri kombinácii s radiátormi – preplachuje celá sústava podľa návodu výrobcu a voda sa ošetruje napríklad prípravkom GEL.LONG LIFE 100.
Kde sú informácie o rozdeľovačoch H.P.W.?
Na samostatnom webe mosadzne-rozdelovace.sk, ktorý má aj postup montáže a príslušenstvo. Predávame ich aj na ATRIA.SK.
Spravíte mi ponuku na materiál pre celú podlahovku?
Áno – stačí poslať pôdorys alebo výmery miestností na info@atria.sk a nacenime rozdeľovač, potrubie, dosky aj doplnky. Podrobnosti na stránke cenové ponuky.
Dá sa počet okruhov odhadnúť bez projektu?
Orientačne áno: spočítajte vykurované miestnosti (každá aspoň jedna slučka, veľké viac) a dĺžku potrubia z plochy a rozostupu si overte v kalkulačke podlahového kúrenia. Záväzný počet a prietoky však stanoví projekt.
Kde je pre rozdeľovač najlepšie miesto v dome?
Blízko stredu vykurovanej plochy kvôli krátkym prívodom a na mieste, kam sa dostanete aj po dokončení interiéru. Podľa IVAR má byť rozdeľovač prakticky v najvyššom bode sústavy – sledujte preto výškové rozdiely v pôdoryse.
Ktoré šróbenie sa hodí na potrubie 16 × 2?
Musí pasovať na potrubie aj na vývod rozdeľovača. Na PEX-AL-PEX a polybutylén Ø 16 mm je zverné šróbenie RCS16 s pripojením 3/4" EK, uťahuje sa momentom 30–40 Nm. Na viacvrstvové Alpex 16 × 2 slúži IVAR 500684 (16 × 2 ALU – EK) s momentom 25–35 Nm. Na slučku treba dve; potrubie je na stránke potrubia pre podlahové vykurovanie.
Je nerezový rozdeľovač lepší ako mosadzný?
Nie je to otázka materiálu, ale výbavy a parametrov. IVAR.CS 553 z mosadze je na PN 10 a +90 °C s prietokomermi a uzatváracími ventilmi. Nerezové rozdeľovače podľa DIN EN 1264-4 majú prietokomery Regolux 0–5 l/min a termoregulačné ventily M30 × 1,5. Obe skupiny porovnáva rozdelovace.sk.
Ako postupovať pri nastavovaní prietokomerov?
Hodnoty pre každú slučku dáva projekt podľa tepelnej straty miestnosti a dĺžky slučky. Bez neho platí, že kratšie slučky sa škrtia viac, dlhšie menej. Po každom zásahu nechajte podlahu niekoľko hodín ustáliť a až potom dolaďujte.
forumPoradňa

Z poradne: otázky k rozdeľovačom a podlahovke

Výber skutočných otázok, ktoré nám čitatelia tohto webu poslali, a odpovedí technika. Rok pri odpovedi ukazuje, kedy vznikla; aktuálne produkty a ceny sú na ATRIA.SK, k vášmu projektu sa môžete poradiť na +421 917 133 664.

Čo obsahuje balenie rozdeľovača – prietokomery, ventily, držiaky – a príde zmontovaný? Môžem telá rozdeľovača navzájom prehodiť, aby bol prietokomer hore a ventil dole?
Pôvodné nerezové rozdeľovače sa predávali presne tak, ako boli na fotografiách – s prietokomermi, ventilmi na uzatvorenie jednotlivých okruhov a odvzdušnením – a ich telá ste mohli medzi sebou zameniť. V dnešnej zostave IVAR.CS 553 DVP dostanete prívodnú lištu s prietokomermi, vratnú lištu s uzatváracími ventilmi a konzoly na upevnenie; rozšírené zostavy 553 VP majú navyše guľové uzávery, automatické odvzdušnenie, vypúšťacie ventily a teplomery. K rozdeľovaču budete potrebovať aj skrinku – pozrite Skrinky pre rozdeľovače. (z poradne, 2014)
Dajú sa tieto rozdeľovače použiť aj na rozvod pitnej vody, napríklad na obmedzenie prietoku v sprchách v telocvični? A ak osadím elektrotermické hlavice, budem vedieť prívod vody ovládať na diaľku?
Rozdeľovače sú primárne určené na podlahové kúrenie v dome, no v podstate sa dajú použiť aj na rozvod pitnej vody a teoreticky by sa nimi dala vyriešiť aj požiadavka na obmedzený prietok v sprchách. S elektrotermickými hlavicami by ste prívod vody vedeli ovládať aj na diaľku – servopohony sú na 24 alebo 230 V a dajú sa spínať klasickým vypínačom. Rozdeľovače určené priamo na rozvod vody nájdete v časti Rozdeľovače pre rozvod vody. (z poradne, 2014)
Na rozvode vody mám biele potrubie, pravdepodobne PPR. Dá sa pripojiť k rozdeľovaču?
K rozdeľovaču sa dá pripojiť akékoľvek potrubie, len treba použiť správnu spojku, resp. prechod. Prechody z PPR na Eurokónus (EK) však v ponuke nemáme – na rozvod vody aj kúrenia sa k rozdeľovačom používa plastohliník a k nemu zverné šróbenie EK. Šróbenia nájdete v časti Príslušenstvo pre podlahovku a rozdeľovače. (z poradne, 2014)
Koľkocestný rozdeľovač potrebujem na 150 m² podlahového kúrenia a môžem z neho viesť potrubie aj na poschodie?
Na jeden okruh by ste nemali použiť viac ako približne 100 m potrubia a počíta sa, že na 1 m² treba asi 5 m potrubia. Ak má dom pôdorys 150 m² a podlahové kúrenie chcete všade, môžete použiť napríklad 10-cestný rozdeľovač – na jeden okruh tak pripadne asi 75 m rúrky – alebo dva rozdeľovače po päť okruhov. Niektorý okruh môže viesť aj na poschodie, napríklad k rebríkovému radiátoru. (z poradne, 2014)
Je rozdeľovač pre podlahové vykurovanie, pri ktorom sa odporúča potrubie PEX-AL-PEX, kompatibilný aj s potrubím PERT-AL-PERT? A máte guľový ventil s teplomerom?
Rozdeľovače majú jednotlivé vývody so závitom Eurokónus (EK), na ktorý pripojíte akékoľvek potrubie s priemerom od 10 do 20 mm cez príslušné zverné šróbenie. Najčastejšie sa používa PEX-AL-PEX 16, šróbenia pasujú aj na PERT-AL-PERT. Guľový ventil s teplomerom sme vtedy nemali – dnes je v ponuke guľový ventil pre rozdeľovač so šróbením 1" a teplomerom 0 – 80 °C a teplomery majú aj rozšírené zostavy IVAR 553 VP. Pozrite Príslušenstvo pre podlahovku a rozdeľovače. (z poradne, 2014)
Môžem si rozdeľovač objednať bez prietokomerov, aby bol lacnejší? Chcem ho použiť na radiátory, kde prietok regulovať nepotrebujem.
Tieto rozdeľovače sú určené na podlahové kúrenie. Rozdeľovače na radiátory bez prietokomerov nájdete v časti Rozdeľovače pre radiátorové vykurovanie. (z poradne, 2014)
Ako natlakujem rozdeľovač s podlahovkou, keď ešte nemám rozvody v celom dome? Chcem systém naplniť vodou a pár dní skúšať, či netečie. Existuje na rozdeľovač zátka?
Áno, rozdeľovač s potrubím je dobré najprv natlakovať a odskúšať. Zátka na to existuje, lepšie je však použiť guľové ventily, ktoré by na vstupe rozdeľovača mali byť tak či tak – uľahčia aj neskoršie pripojenie potrubia od kotla. Rozšírené zostavy IVAR 553 VP majú guľové uzávery už v balení. (z poradne, 2014)
Aký rozdeľovač potrebujem na podlahové kúrenie v podkroví, ak sa napojím na existujúci systém na nižšom podlaží s plynovým kondenzačným kotlom aj kotlom na tuhé palivo, teda s dvoma rôznymi teplotnými spádmi?
Do podlahového kúrenia by mala ísť voda s teplotou najviac 55 °C, takže ju treba oddeliť od hlavného rozvodu, kde je pri kotle na tuhé palivo pravdepodobne vyššia teplota. Na to slúži rozdeľovač na podlahové kúrenie s termostatickým ventilom a čerpadlom – napojíte ho na hlavný rozvod, na hlavici nastavíte požadovanú teplotu a voda sa do podlahy primiešava. Takéto zmiešavacie zostavy nájdete v časti Rozdeľovače pre podlahovku s čerpadlom. (z poradne, 2014)
Pracujem na zmeny a vyhovovalo by mi kúriť nepravidelne – napríklad v utorok cez deň, v stredu popoludní a v piatok navečer. Dá sa tak nastaviť termostat, alebo len v režime pracovné dni a víkend?
Týždenný programovateľný termostat sa dá nastaviť tak, že každý deň má vlastný program – napríklad pondelok ráno, utorok na obed, streda večer a štvrtok vôbec. Program sa však vždy opakuje po týždni. Termostaty nájdete v časti Programovateľné termostaty. (z poradne, 2014)
V hrubej stavbe so 160 m² chcem robiť podlahové kúrenie. Aký polystyrén použiť, keď je rozdiel medzi základovou doskou a vrchnou podlahou 170 mm? A aká je čakacia doba na dodanie?
V tom čase sme navrhli systémovú dosku UHP55 s výškou 58 mm – k nej asi 80 mm betónu a na podlahu ostane približne 32 mm. Ide len o orientačný návrh. Systémové dosky, rozdeľovač aj skrinka boli skladom s dodaním do niekoľkých dní. Aktuálne systémové dosky nájdete v časti Systémové dosky pre podlahové vykurovanie. (z poradne, 2015)
Môžem k rozdeľovaču pripojiť v jednej izbe potrubie 16 × 2 a v inej 20 × 2? Nebude okruh s väčším potrubím kúriť viac?
To absolútne nehrozí – na to sú na rozdeľovači prietokomery, na ktorých prietok každého okruhu nastavíte. Rôzne potrubia sa pripájajú vždy cez adaptér pre príslušnú rúrku, napríklad na plastohliník 16 × 2 cez zverné šróbenie 16 × 2 EK. (z poradne, 2015)
Robím podlahové kúrenie v celom dvojpodlažnom dome so 130 m², bez radiátorov – dole 5-okruhový a hore 10-okruhový rozdeľovač, kotol Protherm Panther Condens KKV 25. Je lepšie použiť rozdeľovače bez čerpadla, alebo s čerpadlom?
Keď dom nemá radiátory a zdroj tepla – napríklad kondenzačný kotol – dokáže sám dodávať nízkoteplotnú vodu pre podlahu, zmiešavanie spravidla netreba a stačia rozdeľovače bez čerpadla. Zmiešavacie zostavy s čerpadlom sú určené najmä na kombináciu podlahového kúrenia s radiátormi – pozrite Rozdeľovače pre podlahovku s čerpadlom. Konečné slovo má projekt; pri pochybnostiach sa obráťte na technika ATRIA (+421 917 133 664, info@atria.sk). (z poradne, 2015)
Mám záujem o kondenzačný kotol Vaillant ecoTEC plus so zásobníkom a zmiešavač pre podlahové kúrenie. V dvojpodlažnom dome je dole podlahovka a hore radiátory – dá sa kúriť nezávisle v dvoch okruhoch a čo treba dokúpiť?
Kotol sám o sebe nevie kúriť do dvoch okruhov. Pri kondenzačnom kotle je vhodné navrhnúť aj radiátory na teplotný spád 55 °C, s akým sa počíta pri podlahovom kúrení – potom nepotrebujete drahší rozdeľovač s čerpadlom, ale stačí klasický rozdeľovač bez čerpadla. Druhý okruh vyriešite rozvodnicou (napríklad Ivar ALC 006 U), na ktorú pripojíte ďalší termostat a ktorú prepojíte s rozdeľovačom na podlahové kúrenie alebo s rozdeľovačom na radiátory – podľa toho, ktorý okruh má ovládať druhý termostat. Okruhy na rozdeľovači potom ovládajú elektrotermické hlavice, ktoré nájdete v časti Príslušenstvo pre podlahovku a rozdeľovače. (z poradne, 2015)
Sú rozdeľovače naozaj z nerezu, alebo ide len o pochrómovaný kov, a kto ich vyrába? Ak sú z nerezu, môžem ich použiť aj na rozvod pitnej vody?
Pôvodné rozdeľovače na kúrenie boli naozaj celé nerezové, značky HPW z Nemecka. Teoreticky sa mohli použiť aj na rozvod pitnej vody, také zapojenie sa však veľmi nepoužíva. Dnes ponúkame na podlahové kúrenie zostavy IVAR.CS 553 z mosadze CW617N a na rozvod vody sú určené rozdeľovače pre rozvod vody. (z poradne, 2015)
Kde nájdem príslušenstvo k rozdeľovaču, napríklad ventil na okruh alebo adaptéry na potrubie? Skrinku som už našiel.
Príslušenstvo k rozdeľovačom – ventily, zverné šróbenia (adaptéry) na potrubie, teplomery a ďalšie – nájdete v časti Príslušenstvo pre podlahovku a rozdeľovače. (z poradne, 2015)
Na podlahové kúrenie mám vybraný kondenzačný kotol, potrubie PEX-AL-PEX 16 × 2 (780 m), 9-cestný rozdeľovač, obvodový dilatačný pás (150 m) a podomietkovú skrinku na rozdeľovač. Čo ešte budem potrebovať?
V podstate už len systémové dosky a drobné príslušenstvo k rozdeľovaču, ktoré nájdete v časti Príslušenstvo pre podlahovku a rozdeľovače. (z poradne, 2015)
Na 60 m² podlahového kúrenia chceme systémovú dosku UHP 53 a potrubie PEX-AL-PEX 16 × 2 – dá sa s touto doskou použiť? Plynár počítal 60 × 6 = 360 m potrubia a 6-cestný rozdeľovač. Akú skrinku, aké šróbenia a koľko balíkov dosiek objednať?
Áno, výpočet je správny – na 60 m² treba približne 360 m potrubia PEX-AL-PEX 16, počíta sa 5 až 6 m potrubia na 1 m². Aj 6-cestný rozdeľovač je v poriadku, na jeden okruh pripadne asi 60 m potrubia. Na každý okruh potrebujete dve zverné šróbenia 16 × 2 EK, teda spolu 12 kusov, a k rozdeľovaču príslušnú skrinku (vtedy podomietkovú 580 × 560 mm) – pozrite Skrinky pre rozdeľovače. Dosky sa predávajú po celých balíkoch: pri doske UHP 53 s plochou 0,7 m² na kus a 15 kusoch v balíku to vychádzalo na 90 kusov, teda 63 m² v 6 balíkoch. (z poradne, 2015)
Poraďte mi plynovú zostavu na kúrenie a teplú vodu pre dvojpodlažný dom s plochou asi 150 m², sme dvaja dospelí a dieťa. Technik navrhol kondenzačný kotol 16 kW so 120-litrovým zásobníkom, videl som však aj kotly so 40-litrovým vrstveným zásobníkom. Čo je lepšie?
Pre rodinu s tromi až štyrmi členmi sa treba prikloniť skôr k zostave so 120-litrovým zásobníkom. Vstavaný zásobník sa používa tam, kde nie je priestor na 120-litrový, nezabudnite však, že 40 litrov sa minie rýchlo a kotol potom funguje ako prietokový ohrievač. Hotové zostavy nájdete v časti Zostavy kotlov a zásobníkov. (z poradne, 2015)
V byte s plochou 50 m² chcem vykurovať chodbu, kuchyňu, kúpeľňu a dve izby, doteraz tam boli gamatky. Aký kotol na kúrenie a ohrev vody zvoliť – s prietokovým ohrevom, alebo so zásobníkom? Budú tam bývať dve osoby.
Do menšieho bytu treba kotol s nízkym výkonom a pre dve osoby stačí prietokový ohrev vody. V ponuke sú už len kondenzačné kotly – pri výbere sa zamerajte na značky so servisným zastúpením na Slovensku (vtedy sme odporúčali napríklad Ariston, Baxi alebo Junkers). Kotly s prietokovým ohrevom nájdete v časti Kondenzačné kotly s prietokovým ohrevom. (z poradne, 2015)
Môžem na 11-cestný rozdeľovač pre podlahové vykurovanie pripojiť potrubie Alpex 20? Má rozdeľovač na vstupe závit 3/4"?
Pôvodný rozdeľovač mal vstup 3/4" a potrubie 20 × 2 sa naň pripájalo zverným šróbením so vsuvkou 3/4" × 20 × 2. Dnešné zostavy IVAR.CS 553 majú pripojenie 1" × EK – potrubie 20 × 2 pripojíte cez zverné šróbenie príslušného rozmeru. (z poradne, 2015)
Na starých liatinových radiátoroch mením ventil za termostatický. Inštalatér tvrdí, že na príliš krátky 3/4" termoventil treba teleskopické predĺženie. Máte niečo také?
Bez fotografií vám to žiaľ nevieme presne posúdiť. Pošlite nám fotky na info@atria.sk alebo zavolajte technikovi ATRIA na +421 917 133 664. (z poradne, 2015)
Postačuje na podlahové kúrenie s plochou asi 60 m² rozdeľovač s 5 okruhmi? Konkurencia odporúča 7. A aký je rozdiel medzi kotlami Vaillant ecoTEC pro VUW 236/5-3 a ecoTEC plus VUW 246/5-5?
Na 60 m² naozaj stačí 5 okruhov. Na 1 m² sa spotrebuje približne 5 až 6 m potrubia, takže aj pri 360 m potrubia vychádza na jeden okruh 5-cestného rozdeľovača 72 m – a maximum je až 100 m. Ak použijete sedem- či desaťcestný rozdeľovač, nič sa nestane, bude to však viac-menej zbytočné. Drahší kotol ecoTEC plus sa líši najmä elektronickým čerpadlom, a tým aj inou elektronikou a výmenníkom; najviac sa však predával ecoTEC pro. (z poradne, 2015)
Dá sa prietokomer z rozdeľovača kúpiť samostatne?
Nie, prietokomer k tomuto rozdeľovaču sa samostatne kúpiť nedá. (z poradne, 2015)
Existuje 5-cestný rozdeľovač s termoventilmi, teplomermi, prívodom, vývodom a vypúšťacími kohútmi na polybutylénové potrubie?
Všetky rozdeľovače majú vývody ukončené pripojením Eurokónus (EK), takže k nim cez príslušné zverné šróbenie pripojíte akékoľvek potrubie, aj polybutylénové. Rozšírená zostava IVAR 553 VP sa dodáva aj v 5-cestnom prevedení a obsahuje rozdeľovač s regulačnými prietokomermi, zberač s uzatváracími ventilmi, guľové uzávery, automatické odvzdušnenie, vypúšťacie ventily a teplomery. Ďalšie príslušenstvo nájdete v časti Príslušenstvo pre podlahovku a rozdeľovače. (z poradne, 2016)

Zostavy IVAR, skrinky a šróbenia objednáte na ATRIA.SK

Rozdeľovače pre 2 až 12 slučiek s cenou a skladom priamo z e-shopu. Ak váhate pri počte okruhov alebo výbave, volajte technika (Po–Pi 7:30–15:30) na +421 917 133 664; objednávku prijmeme aj telefonicky na +421 917 133 662.

storefrontNakúpiť na ATRIA.SKcall+421 917 133 662
descriptionPDF

Návody a dokumenty na stiahnutie

Návody na obsluhu, technické listy a vyhlásenia o zhode k produktom na tejto stránke (PDF).

Zostava rozdeľovač/zberač - bez skrine - 1"xEK; 2cestný; mosadzpicture_as_pdfTechnický list (666 kB)picture_as_pdfNávod na použitie (816 kB)picture_as_pdfPrehlásenie (1,99 MB)
Zostava rozdeľovač/zberač - bez skrine - 1"xEK; 3cestný; mosadzpicture_as_pdfTechnický list (666 kB)picture_as_pdfNávod na použitie (816 kB)picture_as_pdfPrehlásenie (1,99 MB)
Zostava rozdeľovač/zberač - bez skrine - 1"xEK; 4cestný; mosadzpicture_as_pdfTechnický list (666 kB)picture_as_pdfNávod na použitie (816 kB)picture_as_pdfPrehlásenie (1,99 MB)
Zostava rozdeľovač/zberač - bez skrine - 1"xEK; 5cestný; mosadzpicture_as_pdfTechnický list (666 kB)picture_as_pdfNávod na použitie (816 kB)picture_as_pdfPrehlásenie (1,99 MB)
Zostava rozdeľovač/zberač - bez skrine - 1"xEK; 6cestný; mosadzpicture_as_pdfTechnický list (666 kB)picture_as_pdfNávod na použitie (816 kB)picture_as_pdfPrehlásenie (1,99 MB)
Zostava rozdeľovač/zberač - bez skrine - 1"xEK; 7cestný; mosadzpicture_as_pdfTechnický list (666 kB)picture_as_pdfNávod na použitie (816 kB)picture_as_pdfPrehlásenie (1,99 MB)
Zostava rozdeľovač/zberač - bez skrine - 1"xEK; 8cestný; mosadzpicture_as_pdfTechnický list (666 kB)picture_as_pdfNávod na použitie (816 kB)picture_as_pdfPrehlásenie (1,99 MB)
Zostava rozdeľovač/zberač - bez skrine - 1"xEK; 9cestný; mosadzpicture_as_pdfTechnický list (666 kB)picture_as_pdfNávod na použitie (816 kB)picture_as_pdfPrehlásenie (1,99 MB)
Zostava rozdeľovač/zberač - bez skrine - 1"xEK; 10cestný; mosadzpicture_as_pdfTechnický list (666 kB)picture_as_pdfNávod na použitie (816 kB)picture_as_pdfPrehlásenie (1,99 MB)
Zostava rozdeľovač/zberač - bez skrine - 1"xEK; 11cestný; mosadzpicture_as_pdfTechnický list (666 kB)picture_as_pdfNávod na použitie (816 kB)picture_as_pdfPrehlásenie (1,99 MB)
Zostava rozdeľovač/zberač - bez skrine - 1"xEK; 12cestný; mosadzpicture_as_pdfTechnický list (666 kB)picture_as_pdfNávod na použitie (816 kB)picture_as_pdfPrehlásenie (1,99 MB)
Zostava rozdeľovač/zberač- pre podlahové vykurovanie - skriňa P-KLASIK 1 - 1"xEK; 2cestný; mosadzpicture_as_pdfTechnický list (574 kB)picture_as_pdfNávod na použitie (816 kB)picture_as_pdfPrehlásenie (1,99 MB)
support_agentATRIA

Máte otázku? Napíšte nám

Technik vám odpovie spravidla v ten istý pracovný deň. Pomôžeme s výberom, montážou aj cenovou ponukou.

call+421 917 133 664 · mailinfo@atria.sk

Odoslaním súhlasíte so spracovaním údajov na účel odpovede. Spracovanie osobných údajov

hubATRIA

Ďalšie weby a e-shopy ATRIA

Všetky naše značky, odborné weby a e-shopy na jednom mieste.

atria.skE-shop s vykurovacou technikou
vykurujem.skVykurovacia technika pre odborníkov
atria-europe.comVeľkoobchod pre partnerov
avansa.skAvansa® čerpadlá, termostaty, zdroje
zalozny-zdroj.euZáložné zdroje pre kotly
mosadzne-rozdelovace.skH.P.W.® mosadzné rozdeľovače
obehove-cerpadla.skObehové čerpadlá IBO, Wilo, Aquart
systemova-doska.skSystémové dosky pre podlahovku
suche-podlahove-kurenie.skSuché podlahové kúrenie
podlahove-vykurovanie.euVšetko o podlahovom vykurovaní
podlahove-kurenie.netProdukty pre podlahové kúrenie
rozdelovace.skNerezové a mosadzné rozdeľovače
atria-slovensko.skVšetky weby ATRIA
