Zmiešavacia zostava: chladnejšia voda pre podlahu z toho istého kotla

Radiátory chcú teplú vodu, podlaha vlažnú. Zostavy IVAR s čerpadlom to vyriešia priamo pri rozdeľovači – primiešajú vratnú vodu, držia stálu teplotu a pri poruche podlahu chráni poistný termostat.

updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.

compare_arrowsTri typy vedľa sebastorefrontKúpiť na ATRIA.SK
sync_altRadiátory aj podlaha na jednom zdrojisettingsOsadené DAB.EVOSTA 2thermostatStála teplota do podlahyhubZostavy pre 2 – 7 slučiek
device_thermostatKedy áno

Prečo podlaha nesmie dostať vodu určenú radiátorom

Podlahovka odovzdáva teplo celou plochou miestnosti, a tak si vystačí s vodou oveľa chladnejšou, než akú potrebuje radiátor. Výrobca odporúča tieto zostavy pre sústavy, kde radiátorová vetva beží so spádom +75 °C / +65 °C. Pustiť takú vodu priamo do podlahy by znamenalo prehriaty poter, namáhanú krytinu a v izbe dusno. Zmiešavacia zostava preto miesi horúcu vodu zo zdroja s ochladenou vodou, ktorá sa vracia z podlahových slučiek, a do podlahy posiela vodu so stálou, nastavenou teplotou.

Zostavu s čerpadlom budete potrebovať, ak

  • z jedného zdroja tepla kúrite do radiátorov aj do podlahy,
  • zdroj pripravuje vodu, ktorá je na podlahu priteplá,
  • k existujúcim radiátorom pridávate podlahovku – do kúpeľne, kuchyne či prístavby,
  • chcete mať pre podlahu samostatné čerpadlo, ktoré nezávisí od čerpadla v kotle.

Kedy je zmiešavanie zbytočné

Keď dom nemá radiátory a zdroj sám vie dodať nízkoteplotnú vodu, spravidla stačí obyčajný rozdeľovač pre podlahové vykurovanie bez čerpadla. Definitívne to určí projekt; ak váhate, technická linka +421 917 133 664 vám pomôže rozhodnúť.

categoryTypy

DUAL, DUAL-MIX, UNIMIX v skratke

Spoločný základ: mosadz CW617N, PN 6, voda do +90 °C a namontované čerpadlo DAB.EVOSTA 2 40-70/130.

view_week

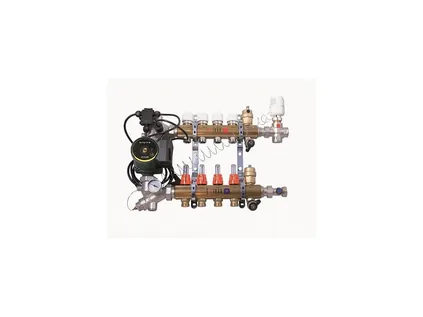

DUAL (IVAR.CI 557 KS)

Vnútorný závit 3/4" F, bez skrine, 2 až 7 okruhov. Stálu teplotu podlahy drží termostatický ventil s hlavicou, ktorej ponorné čidlo je osadené zvlášť.

view_module

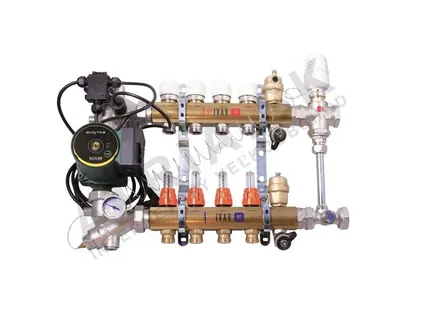

DUAL-MIX (IVAR.CI 557 VP)

Princíp a výbava zhodné s DUAL, no pripojenie väčším závitom 1" F. Vyrába sa pre 2 až 6 okruhov a v názve má skriňu P-MAX 2 alebo P-MAX 3.

tune

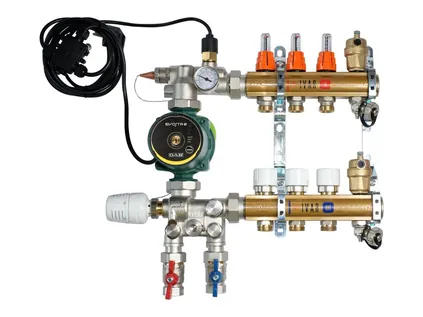

UNIMIX (IVAR.UNIMIX)

Riadiaci a čerpadlový modul s vstavaným trojcestným zmiešavacím ventilom, ktorý sa dá ovládať viacerými spôsobmi; navyše vyvažovacie šróbenie a nastaviteľný by-pass. 2 až 6 okruhov.

compareTabuľka

Tri zmiešavacie zostavy IVAR – parameter po parametri

Zdroj údajov: popisy produktov na ATRIA.SK.

ParameterDUALDUAL-MIXUNIMIX
Kódy557670KS – 557675KS557670VP – 557674VP557670U – 557674U
Počet okruhov2 až 72 až 62 až 6
Pripojovací závitvnútorný 3/4" Fvnútorný 1" Fvnútorný 3/4" F
Rozmer rozdeľovača3/4" × EK1" × EK3/4" × EK
Tlak / teplotaPN 6 / +90 °CPN 6 / +90 °CPN 6 / +90 °C
Regulácia teplotytermostatický ventil s hlavicou a oddeleným ponorným čidlomtermostatický ventil s hlavicou a oddeleným ponorným čidlomintegrovaný trojcestný zmiešavací ventil, hlavica s oddeleným ponorným čidlom
Obehové čerpadloDAB.EVOSTA 2 40-70/130DAB.EVOSTA 2 40-70/130DAB.EVOSTA 2 40-70/130
Poistný termostatánoánoáno (poistný havarijný)
Ďalšia výbavaregulačné šróbenie, teplomer, 2 automatické odvzdušňovacie a 2 otočné vypúšťacie ventilyregulačné šróbenie, teplomer, 2 automatické odvzdušňovacie a 2 otočné vypúšťacie ventilyvyvažovacie šróbenie, nastaviteľný by-pass, teplomer, 2 automatické odvzdušňovacie a 2 otočné napúšťacie ventily, 2 guľové uzávery so šróbením, 2 zátky
Skriňa podľa názvubez skrineP-MAX 2 (2 okruhy), P-MAX 3 (3–6 okruhov)P-MAX 2 (2 okruhy), P-MAX 3 (3–6 okruhov)

Každá z troch zostáv má prívodnú lištu s regulačnými prietokomermi, vratnú lištu s uzatváracími ventilmi a konzoly na upevnenie. Čerpadlo však samo nevypína – to musí zabezpečiť nadradená regulácia, prípadne ovládací termostat IVAR.AC 614 E určený na spínanie obehových čerpadiel.

settings_suggestVnútri zostavy

Čidlo, ventil a čerpadlo: čo sa v zostave deje

Konštantná teplota v podlahe

Základom zostáv DUAL a DUAL-MIX je termostatický ventil s termostatickou hlavicou a oddeleným ponorným teplotným čidlom. Čidlo sníma teplotu vody, ktorá ide do podlahových okruhov, a hlavica podľa nej otvára alebo priviera prítok horúcej vody zo zdroja. Výsledkom je regulácia na konštantnú teplotu – podlaha dostáva stále rovnako teplú vodu bez ohľadu na to, akou teplotou práve kúri kotol do radiátorov. Teplomer na zostave ukazuje, či teplota sedí s nastavením.

Trojcestný zmiešavací ventil v zostave UNIMIX

Zostava UNIMIX má univerzálny riadiaci a čerpadlový modul s integrovaným trojcestným zmiešavacím ventilom. Ventil ponúka alternatívne možnosti ovládania, takže zostavu možno prispôsobiť konkrétnej sústave. Vyvažovacím regulačným šróbením a nastaviteľným by-passom sa dolaďuje prietok medzi zdrojom tepla a podlahovým okruhom. V balení sú aj guľové uzávery so šróbením, takže zostavu odstavíte bez vypúšťania sústavy.

Vlastné čerpadlo a poistný termostat

Každá zostava má osadené obehové čerpadlo DAB.EVOSTA 2 40-70/130 s elektroinštaláciou, ktoré poháňa vodu podlahovými okruhmi nezávisle od čerpadla kotla. Poistný termostat slúži ako poistka proti prehriatiu podlahy – podlahové kúrenie s poterom a nášľapnou vrstvou nesmie dostať vodu s teplotou určenou pre radiátory. Viac o čerpadlách DAB nájdete na stránke obehové čerpadlá DAB a na webe obehove-cerpadla.sk.

home_workTypické prípady

Štyri situácie z praxe a riešenie pre každú

Rodinný dom s radiátormi na poschodí a podlahovkou na prízemí

Najčastejší prípad: kotol kúri do radiátorov s teplotným spádom +75 °C / +65 °C a podlaha na prízemí potrebuje vodu s oveľa nižšou teplotou. Zmiešavacia zostava sa pripojí ako ďalšia vetva sústavy, má vlastné čerpadlo a podlahe posiela vodu so stálou teplotou nastavenou na termostatickej hlavici.

Prístavba, zimná záhrada alebo nová kúpeľňa v starom dome

Pri rekonštrukcii sa podlahovka často dopĺňa len do časti domu, kým zvyšok ostáva na radiátoroch. Zostava s 2 až 4 okruhmi vyrieši novú časť bez zásahu do pôvodného radiátorového rozvodu. Výrobca chce mať rozdeľovač s čerpadlom v najvyššom bode sústavy; ak je však podlahovka malá a na poschodí, vzduch z nej môže odchádzať aj cez rebríkový radiátor v kúpeľni.

Podlahovka iba v kúpeľni

Pri malej ploche výrobca IVAR uvádza aj jednoduchšie riešenie bez zmiešavacej zostavy: podlahovú slučku možno napojiť na spiatočnú vetvu radiátorovej sústavy s polyetylénovou chráničkou, alebo na koniec tejto paralelnej slučky osadiť priamočinný regulátor teploty, ktorý zaistí vychladenie vody na nízkoteplotnú úroveň. Regulátor musí byť tepelne oddelený od spiatočky radiátorového okruhu, aby ho neovplyvňovala. Na reguláciu samostatného okruhu podlahovky slúži aj kompaktný prvok IVAR IC-BOX s obmedzovačom teploty spiatočky RTL – nájdete ho na stránke príslušenstvo pre podlahovku a rozdeľovače.

Celý dom len s podlahovkou

Bez radiátorov a so zdrojom, ktorý sám vyrába nízkoteplotnú vodu, sa zmiešavanie väčšinou vynecháva – postačí rozdeľovač na podlahové kúrenie bez čerpadla. Ako sa podlahové kúrenie navrhuje a z čoho sa skladá, nájdete na stránke podlahové vykurovanie.

account_treeZapojenie s kotlom

Šesť krokov od kotla po vyregulovanú podlahu

Len orientačný postup – rozhoduje projekt a návod výrobcu. Elektrickú časť (čerpadlo, poistný termostat) zapojí elektrikár.

1. Napojenie na zdroj tepla

Zostavu pripojte na prívod a spiatočku vykurovacej vody zo zdroja tepla – súbežne s radiátorovou vetvou, ako ďalší okruh sústavy.

2. Pripojenie podlahových okruhov

Začiatky slučiek pripojte na rozdeľovač s prietokomermi a konce na zberač s uzatváracími ventilmi, vždy pod rovnakým číslom okruhu.

3. Výplach a napustenie

Celú sústavu pred spustením prepláchnite podľa návodu výrobcu – pri podlahovke kombinovanej s radiátormi je to obzvlášť dôležité. Potom ju napustite a vypustite vzduch; zostavy majú na to dva automatické odvzdušňovacie ventily.

4. Spínanie čerpadla

Zostava čerpadlo sama nevypína. Spína ho nadradená regulácia alebo ovládací termostat IVAR.AC 614 E; ako zasahuje poistný termostat, overte v návode výrobcu.

5. Teplota pre podlahu

Na termostatickej hlavici nastavte teplotu vody pre podlahu podľa projektu a druhu podlahovej krytiny. Teplomer zostavy ukáže, či teplota zodpovedá nastaveniu.

6. Vyregulovanie okruhov

Prietokomermi nastavte prietoky jednotlivých okruhov a výkon čerpadla zvoľte tak, aby sa všetky miestnosti vykurovali rovnomerne.

inventory_2Ponuka

Rozdeľovače s čerpadlom IVAR podľa počtu slučiek

Na každej zostave je osadené čerpadlo DAB.EVOSTA 2 40-70/130. Cenu a sklad dopĺňa e-shop automaticky.

straightenKódy a skrine

Prehľad kódov: počet okruhov, závit a skriňa

Pri všetkých kódoch rovnaké: mosadz CW617N, PN 6, do +90 °C, čerpadlo DAB.EVOSTA 2 40-70/130, poistný termostat, teplomer, prietokomery na prívodnej a uzatváracie ventily na vratnej lište. Zdroj: popisy na ATRIA.SK.

KódTypSlučkyPripojenie / lištaSkriňa v názve
557670KSDUAL (IVAR.CI 557 KS)23/4" F / 3/4" × EKbez skrine
557671KSDUAL (IVAR.CI 557 KS)33/4" F / 3/4" × EKbez skrine
557672KSDUAL (IVAR.CI 557 KS)43/4" F / 3/4" × EKbez skrine
557673KSDUAL (IVAR.CI 557 KS)53/4" F / 3/4" × EKbez skrine
557674KSDUAL (IVAR.CI 557 KS)63/4" F / 3/4" × EKbez skrine
557675KSDUAL (IVAR.CI 557 KS)73/4" F / 3/4" × EKbez skrine
557670VPDUAL-MIX (IVAR.CI 557 VP)21" F / 1" × EKP-MAX 2
557671VPDUAL-MIX (IVAR.CI 557 VP)31" F / 1" × EKP-MAX 3
557672VPDUAL-MIX (IVAR.CI 557 VP)41" F / 1" × EKP-MAX 3
557673VPDUAL-MIX (IVAR.CI 557 VP)51" F / 1" × EKP-MAX 3
557674VPDUAL-MIX (IVAR.CI 557 VP)61" F / 1" × EKP-MAX 3
557670UUNIMIX (IVAR.UNIMIX)23/4" F / 3/4" × EKP-MAX 2
557671UUNIMIX (IVAR.UNIMIX)33/4" F / 3/4" × EKP-MAX 3
557672UUNIMIX (IVAR.UNIMIX)43/4" F / 3/4" × EKP-MAX 3
557673UUNIMIX (IVAR.UNIMIX)53/4" F / 3/4" × EKP-MAX 3
557674UUNIMIX (IVAR.UNIMIX)63/4" F / 3/4" × EKP-MAX 3

Pri zostavách DUAL a DUAL-MIX uvádza výrobca stavebnú hĺbku 160 mm pri čerpadle otočenom čelne (rozmer A = 165) a 132 mm pri čerpadle otočenom bočne (A = 220). Termostatický ventil na vstupe týchto zostáv je možné alternatívne nahradiť ventilom typu VDS 01 alebo 02.

ruleVoľba typu

Ktorá zostava pre váš dom

Počet okruhov

Rovnako ako pri bežnom rozdeľovači rozhoduje počet slučiek v podlahe. Zostavy DUAL sú od 2 do 7 okruhov, DUAL-MIX a UNIMIX od 2 do 6 okruhov. Ak potrebujete viac okruhov, poraďte sa s nami o rozdelení sústavy.

DUAL, DUAL-MIX alebo UNIMIX

  • DUAL – osvedčená regulácia na konštantnú teplotu, závit 3/4", dodávka bez skrine – vhodná, keď skrinku riešite samostatne.
  • DUAL-MIX – rovnaký princíp s väčším pripojovacím závitom 1" a v názve uvedenou skriňou P-MAX.
  • UNIMIX – ak chcete trojcestný zmiešavací ventil s alternatívnymi možnosťami ovládania, nastaviteľný by-pass a guľové uzávery už v balení.

Skrinka

Zostava s čerpadlom je širšia ako rozdeľovač s rovnakým počtom okruhov. V tabuľke na stránke skrinky pre rozdeľovače preto nájdete aj samostatný stĺpec „s čerpadlom“. Pred objednaním vždy porovnajte vnútorný rozmer skrinky so skutočným rozmerom zostavy.

Spínanie čerpadla a regulácia miestností

Čerpadlo zostavy spína nadradená regulácia alebo ovládací termostat IVAR.AC 614 E. Teplotu v miestnostiach strážia izbové termostaty – pozrite termostaty pre podlahové kúrenie a programovateľné termostaty. Ak meníte aj zdroj tepla, prehľad kotlov nájdete na stránke kondenzačné kotly pre pripojenie zásobníka – pri kondenzačnom kotle si však vhodnosť zmiešavacej zostavy vopred overte (pozri nižšie).

ruleKedy áno, kedy nie

Rozhodovacia tabuľka: s čerpadlom, bez čerpadla, alebo inak

Zhrnutie podmienok, ktoré výrobca IVAR uvádza pri zmiešavacích zostavách, prevedené na konkrétne situácie v dome. Tabuľka nenahrádza projekt, pomôže však vylúčiť zlú voľbu ešte pred nákupom.

Situácia v domeZostava s čerpadlom?Čo zvoliťPrečo
Starší kotol, radiátory so spádom +75 / +65 °C, k nim nová podlahovkaánoDUAL, DUAL-MIX alebo UNIMIX podľa počtu slučiek a pripojeniaVoda pre radiátory je pre podlahu priteplá; zostava ju zmieša na stálu teplotu a podlaha dostane vlastné čerpadlo.
Kondenzačný kotol, radiátory aj podlahovkaDUAL a DUAL-MIX nieUNIMIX len po konzultácii s technikom, prípadne iné zapojenie podľa projektuVýrobca DUAL a DUAL-MIX pre kondenzačné kotly neurčuje – prietokomer je v regulačnom šróbení na vstupe.
Tepelné čerpadloDUAL a DUAL-MIX nieriešenie podľa projektu, overiť na +421 917 133 664Rovnaké obmedzenie výrobcu ako pri kondenzačnom kotle.
Celý dom len s podlahovkou, zdroj vie dodať nízku teplotuspravidla nierozdeľovač bez čerpadla, napr. IVAR.CS 553Zmiešavať nie je s čím – zdroj pripraví vhodnú teplotu sám.
Podlahovka len v kúpeľni pri radiátorovej sústavenie nevyhnutnenapojenie na spiatočku s chráničkou, regulátor na konci slučky alebo IVAR IC-BOX s RTLPri malej ploche výrobca uvádza jednoduchšie riešenia bez zmiešavacej zostavy.
Viac ako 7 slučiekjednou zostavou nierozdelenie sústavy – poradímeDUAL končí pri 7, DUAL-MIX a UNIMIX pri 6 okruhoch.
Zmiešavanie má riadiť elektronická reguláciaánoUNIMIX s hlavicou IVAR.TE 3061 (0–10 V) alebo pohonom SSA 31 (3-polohový)Len UNIMIX má trojcestný ventil s alternatívnym ovládaním.
Rozdeľovač pôjde do nadomietkovej skrinky HPXoveriť hĺbkupodomietková skrinka s nastaviteľnou hĺbkouDUAL/DUAL-MIX majú hĺbku 132 mm (čerpadlo bokom) až 160 mm (čelom), nadomietková HPX 120 mm; podomietkové 110–175 mm a 120–186 mm tento rozsah pokrývajú.

Pri každej zostave s čerpadlom rátajte aj so spínaním čerpadla (nadradená regulácia alebo IVAR.AC 614 E) a s výplachom sústavy pred spustením. Hodnoty sú z popisov produktov na ATRIA.SK a z textov vyššie na tejto stránke.

warningRiziká

Kondenzačný kotol, hĺbka skrinky a ďalšie úskalia

  • Kondenzačný kotol a tepelné čerpadlo – DUAL a DUAL-MIX s takýmito zdrojmi podľa popisu výrobcu kombinovať nemožno; dôvodom je prietokomer zabudovaný v regulačnom šróbení na vstupe. Ak máte kondenzačný kotol alebo tepelné čerpadlo, zavolajte pred kúpou na +421 917 133 664.
  • Hĺbka skrinky – stavebná hĺbka zostáv DUAL a DUAL-MIX je 160 mm pri čerpadle otočenom čelne a 132 mm pri čerpadle otočenom bočne. Porovnajte ju s hĺbkou skrinky na stránke skrinky pre rozdeľovače – nadomietkové skrinky HPX majú hĺbku 120 mm, podomietkové nastaviteľnú 110–175 mm, resp. 120–186 mm.
  • Šírka skrinky – zostava s čerpadlom je širšia ako rozdeľovač s rovnakým počtom okruhov. Používajte stĺpec „s čerpadlom“ v tabuľke skriniek.
  • Čerpadlo bez riadenia – zostava nemá vlastný vypínač čerpadla. Ak chýba nadradená regulácia či termostat IVAR.AC 614 E, čerpadlo beží nonstop, aj keď je podlaha dávno teplá.
  • Nevypláchnutá stará sústava – kal zo starých radiátorov zanáša prietokomery, termostatický ventil aj čerpadlo. Preto pred prvým spustením vypláchnite sústavu podľa návodu výrobcu a vodu ošetrite, napríklad prípravkom GEL.LONG LIFE 100.
  • Nastavená vysoká teplota – teplotu vody do podlahy určuje projekt a podlahová krytina. Poistný termostat je ochrana pri poruche, nie náhrada správneho nastavenia termostatickej hlavice.

Elektrické ovládanie zostavy UNIMIX

Trojcestný zmiešavací ventil zostavy UNIMIX má alternatívne možnosti ovládania. Ako voliteľné príslušenstvo uvádza výrobca elektrotermickú hlavicu IVAR.TE 3061 (24 V, proporcionálne ovládanie 0–10 V) a elektrický pohon IVAR.UNIMIX SSA 31 (230 V, 3-polohový riadiaci signál). Vďaka nim môže zmiešavanie riadiť nadradená regulácia namiesto termostatickej hlavice.

Obehové čerpadlá na výmenu alebo pre ďalšie okruhy nájdete na stránke obehové čerpadlá DAB, na webe obehove-cerpadla.sk a značku AVANSA na avansa.sk. Čerpadlá aj zmiešavanie pre podlahovku prehľadne vysvetľuje aj podlahove-vykurovanie.eu.

swap_horiz

Kde sú nerezové zostavy FBH Mix a MIX M1?

Nerezové zostavy FBH Mix a MIX M1 na redukciu teploty, ktoré táto stránka kedysi ponúkala, sa už nepredávajú. Rovnakú prácu dnes robia mosadzné zostavy IVAR DUAL, DUAL-MIX a UNIMIX – s namontovaným čerpadlom, termostatickou reguláciou a poistným termostatom. Ktorá z nich nahradí vašu pôvodnú zostavu, preberieme s vami telefonicky na +421 917 133 664.

compare_arrowsPorovnať zostavy IVARrequest_quoteCenová ponuka
helpFAQ

Rozdeľovač s čerpadlom – čo zaujíma kúrenárov aj majiteľov

Prečo do podlahy nemôže ísť voda rovno z kotla?
Kotol, ktorý kúri aj do radiátorov, pripravuje teplú vodu – zostavy IVAR rátajú s radiátorovou vetvou +75 °C / +65 °C. Pre podlahu je to priveľa; zostava teplotu zníži a drží ju stálu.
Mám len podlahovku. Treba mi zmiešavanie?
Väčšinou nie, ak zdroj tepla dodá nízkoteplotnú vodu priamo. Vtedy postačí rozdeľovač bez čerpadla. Rozhodne projekt a druh zdroja.
DUAL, alebo DUAL-MIX – čo ich odlišuje?
Fungujú aj sú vybavené rovnako: termostatický ventil s hlavicou a ponorným čidlom, čerpadlo, poistný termostat, odvzdušnenie a vypúšťanie. DUAL sa pripája závitom 3/4" F, je bez skrine a vyrába sa pre 2 až 7 okruhov; DUAL-MIX má závit 1" F, v názve skriňu P-MAX a 2 až 6 okruhov.
Kedy má zmysel UNIMIX?
Ak chcete trojcestný zmiešavací ventil s viacerými možnosťami ovládania, vyvažovacie šróbenie a nastaviteľný by-pass. V balení sú aj 2 guľové uzávery so šróbením a 2 napúšťacie ventily.
Ktoré čerpadlo je v zostavách namontované?
Vo všetkých troch typoch DAB.EVOSTA 2 40-70/130 aj s elektroinštaláciou. Ďalšie modely DAB sú na stránke obehové čerpadlá DAB.
Čo spína čerpadlo zmiešavacej zostavy?
Nie samotný rozdeľovač. Zapínanie a vypínanie musí zabezpečiť nadradená regulácia alebo ovládací termostat IVAR.AC 614 E pre obehové čerpadlá.
Aký tlak a teplotu znesú zostavy DUAL a UNIMIX?
PN 6 a vodu do +90 °C. Teplota, ktorá ide do podlahy, sa nastavuje na termostatickej hlavici podľa projektu.
Dodáva sa zmiešavacia zostava so skriňou?
DUAL nie. DUAL-MIX a UNIMIX majú v názve skriňu P-MAX 2 (2 okruhy) alebo P-MAX 3 (3 až 6 okruhov) – presný obsah balenia overte v popise. Samostatné skrinky so stĺpcom „s čerpadlom“ sú na stránke skrinky pre rozdeľovače.
Je výplach sústavy pred spustením nutný?
Áno, a pri podlahovke pripájanej k starším radiátorom dvojnásob. Celý systém sa preplachuje podľa návodu výrobcu, inak kal a nečistoty skončia v prietokomeroch, ventiloch a v čerpadle.
Navrhnete mi zostavu a nacenite materiál?
Áno – pošlite na info@atria.sk počet a výmery miestností, typ zdroja tepla a údaje o radiátoroch. Navrhneme zostavu, potrubie aj doplnky; viac na stránke cenové ponuky.
Funguje DUAL s kondenzačným kotlom alebo tepelným čerpadlom?
Podľa výrobcu nie – DUAL ani DUAL-MIX nie sú určené pre kombináciu s kondenzačným kotlom či tepelným čerpadlom. Pri UNIMIX a pri týchto zdrojoch si riešenie pred kúpou preberte s technikom na +421 917 133 664.
Akú hĺbku skrinky potrebuje DUAL alebo DUAL-MIX?
Stavebná hĺbka je 160 mm, ak je čerpadlo otočené čelom, a 132 mm, ak je otočené bokom. S týmito číslami porovnajte skrinky na stránke skrinky pre rozdeľovače.
Môže zmiešavanie v UNIMIX riadiť elektronická regulácia?
Áno, s voliteľným príslušenstvom: elektrotermickou hlavicou IVAR.TE 3061 (24 V, signál 0–10 V) alebo pohonom IVAR.UNIMIX SSA 31 (230 V, 3-polohový signál). Hlavicu tak nahradí nadradená regulácia.
Podlahovku robím iba v kúpeľni. Potrebujem zostavu s čerpadlom?
Nemusíte. IVAR pri podlahovke len v kúpeľniach uvádza aj napojenie na spiatočnú vetvu radiátorov s polyetylénovou chráničkou alebo priamočinný regulátor teploty na konci slučky, tepelne oddelený od spiatočky radiátorov. Pri väčších plochách je lepšia zmiešavacia zostava.
Kde má byť zmiešavacia zostava osadená?
Podľa výrobcu prakticky v najvyššom bode sústavy, kde sa zbiera vzduch. Malú podlahovku na poschodí však možno odvzdušniť aj cez kúpeľňový rebríkový radiátor. Zostava musí ostať prístupná na nastavenie a servis.
Dá sa vstupný termostatický ventil zostavy DUAL vymeniť?
Výrobca pripúšťa jeho náhradu termostatickým ventilom typu VDS 01 alebo 02. Ktorý použiť, poradíme na technickej linke.
forumPoradňa

Z poradne: čitatelia o zmiešavaní a čerpadlách pri podlahovke

Skutočné otázky z poradne tohto webu s odpoveďami nášho technika. Pri každej je rok, kedy vznikla – dnešnú ponuku a ceny nájdete na ATRIA.SK a konkrétny projekt s vami preberie technik na +421 917 133 664.

Môžem si objednať rozdeľovač na podlahové kúrenie bez čerpadla? Rád by som použil vlastné, nie elektronické – elektronické mi príde zbytočné.
Bez čerpadla sa zostava nedá objednať ani z výroby. Elektronické obehové čerpadlo je tichšie a hlavne oveľa úspornejšie v prevádzke – peniaze ušetrené na lacnejšom čerpadle by ste nakoniec zaplatili za elektrinu. Dnešné zmiešavacie zostavy IVAR majú osadené obehové čerpadlo DAB EVOSTA 2. (z poradne, 2014)
Kúrenár tvrdí, že vo vykurovacom systéme by som nemal kombinovať plast, mosadz a nerez, lebo môže vzniknúť „magnetizmus“, ktorý poškodí kotol. Je to pravda?
Nie, to nie je pravda. Rôzne materiály by sa len nemali navzájom priamo dotýkať – napríklad lisovacie spojky majú vo vnútri plastový krúžok, ktorý zabraňuje priamemu kontaktu hliníka v potrubí s mosadznou spojkou. Systém však môžete mať z akéhokoľvek materiálu – nerezový či mosadzný rozdeľovač, medené potrubie a podobne. (z poradne, 2014)
Dajú sa na tento rozdeľovač osadiť motorické (elektrotermické) hlavice? Inštalatér hovoril, že to môže čerpadlu uškodiť.
Servopohony sa osadiť dajú. Ak sa však všetky naraz zatvoria, čerpadlo by malo byť napojené na reguláciu, aby sa vyplo – inak sa naozaj môže poškodiť. Samotná zostava čerpadlo nevypína – to zabezpečí nadradená regulácia alebo ovládací termostat určený na obehové čerpadlá. V praxi sa však samostatné okruhy regulujú zriedka, väčšinou sa reguluje celý kotol. (z poradne, 2015)
Môžem samostatný zmiešavací člen použiť aj s iným rozdeľovačom, napríklad od firmy Ivar?
Áno, pripojiť sa dá, ale musí sedieť rozteč. Pri pôvodnej zostave FBH Mix sa to riešilo tak, že sa z rozdeľovača Ivar odstránili jeho držiaky a nahradili sa držiakmi zostavy, čím sa telá rozdeľovača dostali na správny rozmer. Dnešné zmiešavacie zostavy IVAR DUAL, DUAL-MIX a UNIMIX sa dodávajú kompletné aj s rozdeľovačom a zberačom. (z poradne, 2015)
Dajú sa sklíčka prietokomerov vyčistiť?
Zvnútra sa vyčistiť nedajú. Pri pôvodných zostavách však išlo o horné prietokomery, cez ktoré voda netečie, takže sa ani nezašpinia. (z poradne, 2015)
Ako nastaviť prietoky na 7-okruhovom rozdeľovači FBH Mix – na čo slúži čierny a na čo červený plastový prstenec? Čierny sa dá povytiahnuť a pri otáčaní červeného doľava, ktorý nemá doraz, mi začala striekať voda.
Čierny prstenec slúži ako aretácia, teda zaistenie červeného prstenca. Prietok sa nastavuje len a len červeným prstencom, ktorý otáča celým sklíčkom prietokomera. Ak pri nastavovaní uniká voda, ozvite sa technikovi ATRIA na +421 917 133 664 či info@atria.sk. (z poradne, 2016)
Mám podlahové kúrenie a akumulačnú nádrž, ktorú nakúrim na 80 °C. Čo potrebujem, aby do podlahy išlo len okolo 30 °C – je vhodný rozdeľovač s čerpadlom a ventilom?
Na to slúži zmiešavacia zostava s čerpadlom: termostatická hlavica s oddeleným ponorným čidlom udržiava v podlahových okruhoch nastavenú konštantnú teplotu a k horúcej vode zo zdroja primiešava chladnejšiu vodu vracajúcu sa z podlahy. V ponuke sú zostavy IVAR DUAL, DUAL-MIX a UNIMIX – UNIMIX má integrovaný trojcestný zmiešavací ventil. Ktorá zostava sa hodí k zapojeniu s akumulačnou nádržou, určí projekt; s výberom pomôže technik ATRIA (+421 917 133 664, info@atria.sk). (z poradne, 2017)

DUAL, DUAL-MIX a UNIMIX objednáte na ATRIA.SK

Všetky tri typy s čerpadlom DAB, cena a sklad online. S výberom a zapojením pomôže technik (Po–Pi 7:30–15:30) na čísle +421 917 133 664, objednávku prijmeme aj na +421 917 133 662.

storefrontNakúpiť na ATRIA.SKcall+421 917 133 662
descriptionPDF

Návody a dokumenty na stiahnutie

Návody na obsluhu, technické listy a vyhlásenia o zhode k produktom na tejto stránke (PDF).

DUAL - zostava pre kombináciu vykurovania - bez skrine - 3/4"xEK; 2cestný; mosadzpicture_as_pdfTechnický list (564 kB)picture_as_pdfNávod na použitie (1,44 MB)picture_as_pdfPrehlásenie (1,99 MB)
DUAL - zostava pre kombináciu vykurovania - bez skrine - 3/4"xEK; 3cestný; mosadzpicture_as_pdfTechnický list (564 kB)picture_as_pdfNávod na použitie (1,44 MB)picture_as_pdfPrehlásenie (1,99 MB)
DUAL - zostava pre kombináciu vykurovania - bez skrine - 3/4"xEK; 4cestný; mosadzpicture_as_pdfTechnický list (564 kB)picture_as_pdfNávod na použitie (1,44 MB)picture_as_pdfPrehlásenie (1,99 MB)
DUAL - zostava pre kombináciu vykurovania - bez skrine - 3/4"xEK; 5cestný; mosadzpicture_as_pdfTechnický list (564 kB)picture_as_pdfNávod na použitie (1,44 MB)picture_as_pdfPrehlásenie (1,99 MB)
DUAL - zostava pre kombináciu vykurovania - bez skrine - 3/4"xEK; 6cestný; mosadzpicture_as_pdfTechnický list (564 kB)picture_as_pdfNávod na použitie (1,44 MB)picture_as_pdfPrehlásenie (1,99 MB)
DUAL - zostava pre kombináciu vykurovania - bez skrine - 3/4"xEK; 7cestný; mosadzpicture_as_pdfTechnický list (564 kB)picture_as_pdfNávod na použitie (1,44 MB)picture_as_pdfPrehlásenie (1,99 MB)
DUAL-MIX - zostava pre kombináciu vykurovania - skriňa P-MAX 2 - 1"xEK; 2cestný; mosadzpicture_as_pdfNávod na použitie (1,44 MB)picture_as_pdfPrehlásenie (1,99 MB)
DUAL-MIX - zostava pre kombináciu vykurovania - skriňa P-MAX 3 - 1"xEK; 3cestný; mosadzpicture_as_pdfNávod na použitie (1,44 MB)picture_as_pdfPrehlásenie (1,99 MB)
DUAL-MIX - zostava pre kombináciu vykurovania - skriňa P-MAX 3 - 1"xEK; 4cestný; mosadzpicture_as_pdfNávod na použitie (1,44 MB)picture_as_pdfPrehlásenie (1,99 MB)
DUAL-MIX - zostava pre kombináciu vykurovania - skriňa P-MAX 3 - 1"xEK; 5cestný; mosadzpicture_as_pdfNávod na použitie (1,44 MB)picture_as_pdfPrehlásenie (1,99 MB)picture_as_pdfNávod na použití
DUAL-MIX - zostava pre kombináciu vykurovania - skriňa P-MAX 3 - 1"xEK; 6cestný; mosadzpicture_as_pdfNávod na použitie (1,44 MB)picture_as_pdfPrehlásenie (1,99 MB)picture_as_pdfNávod na použití (1,44 MB)
UNIMIX - univerzálna zostava - skriňa P-MAX 2 - 3/4"xEK; 2cestný; DAB.EVOSTA 2 40-70/130; mosadzpicture_as_pdfIvar UNIMIX technický list (373 kB)picture_as_pdfTechnický list (1,08 MB)picture_as_pdfNávod na použitie (1,75 MB)picture_as_pdfPrehlásenie (1,99 MB)
support_agentATRIA

Máte otázku? Napíšte nám

Technik vám odpovie spravidla v ten istý pracovný deň. Pomôžeme s výberom, montážou aj cenovou ponukou.

call+421 917 133 664 · mailinfo@atria.sk

Odoslaním súhlasíte so spracovaním údajov na účel odpovede. Spracovanie osobných údajov

hubATRIA

Ďalšie weby a e-shopy ATRIA

Všetky naše značky, odborné weby a e-shopy na jednom mieste.

atria.skE-shop s vykurovacou technikou
vykurujem.skVykurovacia technika pre odborníkov
atria-europe.comVeľkoobchod pre partnerov
avansa.skAvansa® čerpadlá, termostaty, zdroje
zalozny-zdroj.euZáložné zdroje pre kotly
mosadzne-rozdelovace.skH.P.W.® mosadzné rozdeľovače
obehove-cerpadla.skObehové čerpadlá IBO, Wilo, Aquart
systemova-doska.skSystémové dosky pre podlahovku
suche-podlahove-kurenie.skSuché podlahové kúrenie
podlahove-vykurovanie.euVšetko o podlahovom vykurovaní
podlahove-kurenie.netProdukty pre podlahové kúrenie
rozdelovace.skNerezové a mosadzné rozdeľovače
atria-slovensko.skVšetky weby ATRIA
