DAB: čerpadlo, ktoré si výkon nastaví podľa sústavy

DAB udáva prietok v kubických metroch za hodinu, trojstupňové čerpadlá AVANSA a IBO v litroch za minútu. Aby sa dali porovnať, treba ich previesť na rovnakú jednotku: 1 m³/h je 1 000 litrov za 60 minút, teda približne 16,7 l/min.

Prepočet

• EVOPLUS SMALL 60/180 M: 7 m³/h = 7 000 / 60 ≈ 116,7 l/min
• EVOPLUS SMALL 80/180 M: 8 m³/h = 8 000 / 60 ≈ 133,3 l/min
• AVANSA 25/6/180: 55 l/min ≈ 3,3 m³/h
• AVANSA 25/8/180: 115 l/min ≈ 6,9 m³/h
• AVANSA 32/8/180: 160 l/min ≈ 9,6 m³/h

Čo z toho vyplýva

EVOPLUS SMALL 60/180 M sa najvyšším prietokom pohybuje v triede trojstupňového AVANSA 25/8/180 a 80/180 M leží medzi 25/8 a 32/8. Nie je to teda čerpadlo „o trochu lepšie“ než bežné 25/6 do rodinného domu, ale stroj pre sústavy, kde treba prečerpať niekoľkonásobne viac vody – väčšie domy, prevádzky, viaczónové okruhy alebo klimatizáciu.

Pre typický rodinný dom, kde by stačilo trojstupňové čerpadlo s výtlakom 4 až 6 m, je elektronickou voľbou EVOSTA2. Jeho najvyšší prietok popis neuvádza, rozhoduje dopravná výška do 7 m a nízka spotreba.

Najvyšší prietok nie je pracovný bod

Najvyšší prietok aj najvyššia dopravná výška sú krajné body krivky čerpadla – naraz ich čerpadlo nedosiahne. V reálnej sústave beží niekde medzi nimi, podľa odporu rozvodu. Preto pri porovnaní dvoch čerpadiel sledujte obe hodnoty a návrh podľa krivky nechajte na projektantovi alebo technikovi.

Oba rady menia otáčky podľa potreby a v bežnej prevádzke spotrebujú len zlomok toho, čo trojstupňové čerpadlá. Určené sú však pre iné sústavy.

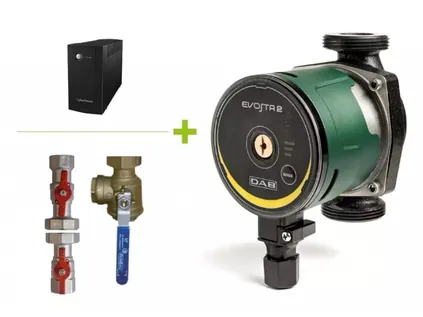

EVOSTA2 40-70/180

• 7 m dopravnej výšky pokryje väčšinu radiátorových aj podlahových rozvodov v rodinných domoch,
• od 5 W, dva režimy, samoodvzdušnenie pri uvádzaní do prevádzky,
• kupuje sa v akciových sadách so záložným zdrojom – so šróbením alebo bez.

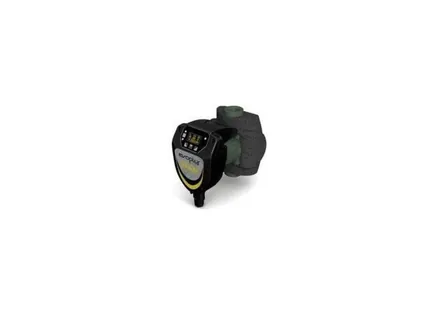

EVOPLUS SMALL 60/180 M a 80/180 M

• 7 m³/h pri 7 m alebo 8 m³/h pri 8 m,
• synchrónny motor s meničom a 32-bitovým procesorom,
• pre menšie vykurovacie a klimatizačné sústavy s vyšším prietokom – väčšie domy, prevádzky, viac zón,
• závit G 6/4", 180 mm.

A čo trojstupňové?

IBO OHI a AVANSA (bývalý Aquart) bežia na pevnom stupni s príkonom zhruba 38 až 93 W. EVOSTA2 začína na 5 W a sama uberá pri privretých ventiloch – počas celej sezóny je úspornejšia, trojstupňové čerpadlo je zas jednoduchšie a lacnejšie na nákup.

Radiátory s hlavicami

Najtypickejšie miesto pre elektronické čerpadlo. V teplých izbách hlavice privrú radiátory, čerpadlo v proporcionálnom režime zníži výtlak, ventily nešumia a spotreba ide dole.

Podlahovka s reguláciou okruhov

Prietok sa mení podľa toho, koľko servopohonov je otvorených, a čerpadlo sa prispôsobí. Termostaty a servopohony sú v časti termostaty na podlahové kúrenie. Ak je podlahovka zmiešavaná, čerpadlo patrí do zostavy pri rozdeľovači – pozrite rozdeľovač s čerpadlom. Návrh obehu a zmiešavania opisuje podlahove-vykurovanie.eu.

Kotol na tuhé palivo alebo krb

Ak pri výpadku prúdu čerpadlo stojí, kotol sa môže prehriať. Práve na to sú sady EVOSTA2 so zdrojom UPS. Bezpečné zapojenie zdroja vysvetľuje zalozny-zdroj.eu.

Menšie klimatizačné okruhy

EVOPLUS SMALL výrobca určil pre malé vykurovacie aj klimatizačné systémy s vyšším prietokom, než má bežný dom.

1. Proporcionálny režim tam, kde treba stály obeh. Ak to výrobca kotla alebo zmiešavacej zostavy predpisuje, nastavte konštantnú rýchlosť.
2. Dĺžka 130 mm na potrubí. Všetky čerpadlá DAB v ponuke majú 180 mm. Do kratšej medzery bez úpravy nepasujú – vtedy pomôže IBO OHI 25/40-130 alebo AVANSA 25/x/130.
3. Zdroj zapojený, ale neodskúšaný. Vypnite na chvíľu istič a overte, že čerpadlo beží ďalej.
4. Spoliehanie sa na samoodvzdušnenie. Radiátory a najvyššie body rozvodu treba odvzdušniť aj tak.
5. Staré šróbenia bez uzáverov. Sada so šróbením sa oplatí – pri ďalšej výmene nebudete vypúšťať sústavu.
6. Čerpadlo z kotla. Ak je čerpadlo vstavané v plynovom kotle, je to náhradný diel výrobcu kotla, nie čerpadlo do potrubia.
