Keď vypadne sieť, čerpadlo stojí a elektronika kotla zhasne. Záložný zdroj ich drží v behu celé hodiny; pri kotle na drevo či uhlie tým bráni prehriatiu, pri plynovom kotle udrží teplo v dome.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Dnešné kúrenie bez elektriny nefunguje. Na 230 V visí obehové čerpadlo, riadiaca doska plynového kotla, regulácia aj čerpadlo zmiešavacej zostavy podlahovky. Výpadok siete teda zastaví celé kúrenie – a podľa druhu kotla je to buď nepohodlie, alebo riziko.
Palivo v ohnisku horí ďalej aj po výpadku. Ak stojí čerpadlo, teplo z kotla nemá kam odísť a teplota v kotle za pár minút prudko stúpne. Hrozí prasknutie zvarov, v horšom prípade vznietenie vonkajšej izolácie. Zdroj, ktorý drží čerpadlo a reguláciu v chode, nechá kotol bezpečne dohorieť a vychladnúť.
Plynový kotol bez elektriny nezapáli. Ak záložný zdroj napája kotol aj čerpadlo, dom ostane vykúrený aj pri výpadku na niekoľko hodín – týka sa to kotlov s prietokovým ohrevom aj kotlov so zásobníkom.
Zdroj zároveň oddeľuje kotol, reguláciu a čerpadlo od prepätia v sieti. Niektoré modely pri výpadku spustia aj hlasný alarm.
Pri výbere rozhoduje súčet príkonov všetkého, čo má zo zdroja bežať. Odporúčané zaťaženie a limity batérie sú z popisov produktov na ATRIA.SK.
| Model (kód) | VA / W | Odporúčaný súčet spotrebičov | Batéria | Najväčšia povolená batéria |
|---|---|---|---|---|

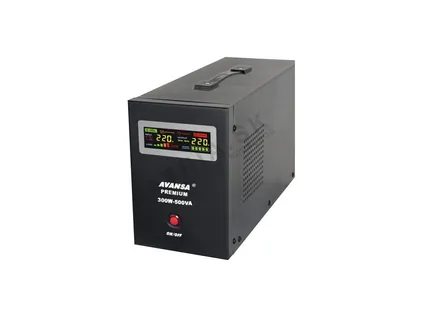

| Avansa 300 W (AVANSA 300W) | 500 VA / 300 W | neuvádza sa | 1 × 12 V, dokúpiť | 90 Ah |
| Avansa 500 W (AVANSA 500W) | 800 VA / 500 W | približne do 250 W | 1 × 12 V, dokúpiť | 120 Ah |

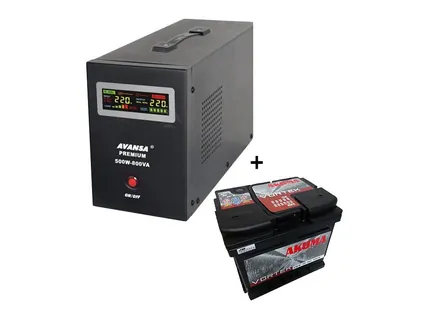

| Sada 500 W (AVANSA SET) | 800 VA / 500 W | približne do 250 W | VORTEK 12 V 46 Ah v balení | – |

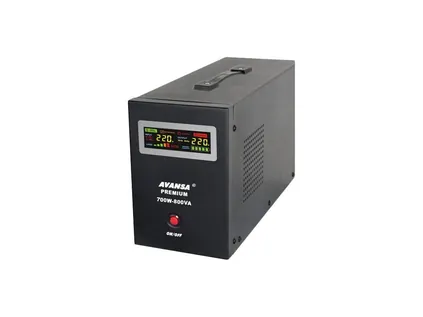

| Avansa 700 W (AVANSA 700W) | 1000 VA / 700 W | približne do 350 W | 1 × 12 V, dokúpiť | 150 Ah |

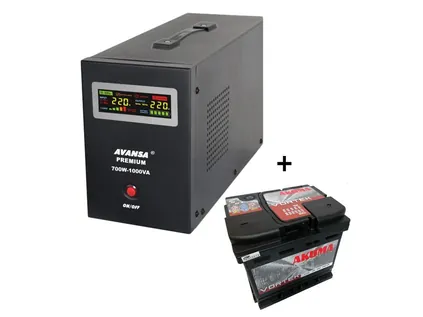

| Sada 700 W (AVANSA SET I.) | 1000 VA / 700 W | približne do 350 W | VORTEK 12 V 55 Ah v balení | – |
| Avansa 1050 W (AVANSA 1050W) | 1500 VA / 1050 W | približne do 500 W | 2 × 12 V v sérii = 24 V, dokúpiť | 120 Ah na každú |
Všetky modely: vstup 150–270 V AC pri 45–65 Hz, výstup 207–241 V AC, preťaženie ustrážia pri 110 % a pri 130 % (30 s), naprázdno si berú 22 W a merajú 18,5 × 14,5 × 34 cm. Sady majú uvedený čas prepnutia kratší ako 4 ms.
Sada obsahuje aj batériu VORTEK, k samostatnému zdroju si ju treba dokúpiť. Platná cena a dostupnosť sa načítajú z ATRIA.SK.
Odhad = Ah × V × 0,8 (využiteľná kapacita) × 0,8 (účinnosť) / (príkon spotrebičov + 22 W vlastnej spotreby). V príklade je čerpadlo AVANSA 25/6, ktoré si podľa rýchlosti berie 46 až 93 W.
| Čo beží zo zdroja | 46 Ah / 12 V (sada 500 W) | 55 Ah / 12 V (sada 700 W) | 100 Ah / 12 V | 100 Ah / 24 V (1050 W) |
|---|---|---|---|---|
| čerpadlo na 1. rýchlosti (46 W) | ≈ 5 h 10 min | ≈ 6 h 10 min | ≈ 11 h 20 min | ≈ 22 h 30 min |
| čerpadlo na 3. rýchlosti (93 W) | ≈ 3 h 05 min | ≈ 3 h 40 min | ≈ 6 h 40 min | ≈ 13 h 20 min |
| čerpadlo + elektronika kotla (150 W spolu) | ≈ 2 h 05 min | ≈ 2 h 25 min | ≈ 4 h 30 min | ≈ 8 h 55 min |
Batéria 100 Ah / 12 V sa týka modelov 500 W a 700 W, 24 V pozostáva z dvoch 12 V batérií pri 1050 W. Skutočná doba sa líši podľa veku a teploty batérie a reálneho odberu; 150 W je len príklad – príkon vášho kotla je v jeho technických údajoch. Vlastné čísla dosadíte do kalkulačky na zalozny-zdroj.eu/vypocet.html.
Rodinný dom má kotol na drevo, za ním čerpadlo kotlového okruhu a v podlahovom okruhu druhé čerpadlo so zmiešavaním. Počas víchrice vypadne sieť na pár hodín. Ako zdroj vybrať, ukazuje tento postup – príkony sú zvolené ako príklad podľa čerpadla AVANSA 25/6 z tabuľky vyššie.
Čerpadlo kotla na 3. rýchlosti: 93 W. Čerpadlo podlahovky na 1. rýchlosti: 46 W. Spolu 93 + 46 = 139 W. K tomu vlastná spotreba zdroja 22 W, čiže výpočtový odber 161 W. Regulácia kotla má vlastný príkon, ktorý treba doplniť z jej štítku – v príklade ho pre jednoduchosť vynechávame.
139 W sa pohodlne zmestí pod odporúčaných približne 250 W pre Avansu 500 W. Model 700 W by mal zmysel, keby sa pridával ďalší spotrebič, alebo keby ste chceli batériu nad 120 Ah (700 W znesie až 150 Ah).
Vzorec: Ah × 12 V × 0,64 / 161 W.
Pri kotle na drevo nejde o to, aby dom hrial počas celého výpadku, ale aby čerpadlo odvádzalo teplo, kým nedohorí náplň ohniska. Ak naložené palivo horí dlhšie, než vydrží batéria, je treba väčšia kapacita alebo pri výpadku prestať prikladať. Pri plynovom kotle sa naopak doba zálohy volí podľa toho, ako dlho chcete kúriť bez siete.
Zrátajte všetko, čo má bežať: čerpadlá (príkony sú pri čerpadlách IBO a Avansa), kotol, reguláciu. Model 500 W unesie zhruba 250 W, 700 W okolo 350 W, 1050 W okolo 500 W.
Viac Ah = dlhší beh, ale v rámci limitu: 90 Ah (300 W), 120 Ah (500 W), 150 Ah (700 W). Pri 1050 W sú to dve 12 V batérie do série.
Pri tuhom palive musí čerpadlo bežať, kým palivo nedohorí. Pri plyne si zvoľte, ako dlho chcete bez siete kúriť.
Sady 500 W + 46 Ah a 700 W + 55 Ah prídu aj s batériou VORTEK. Samostatné zdroje sú bez batérie.
AVANSA nemá batériu vstavanú – vždy sa pripája externá. Modely 300, 500 a 700 W pracujú s jednou 12 V batériou, model 1050 W s 24 V, teda s dvomi 12 V batériami v sérii. Nabíjačka zdroja je stavaná na olovené batérie, iný typ nepoužívajte.
Dvojnásobok Ah dá približne dvojnásobok času. Limit však neprekračujte – väčšiu batériu by zdroj nevedel riadne dobiť.
Kým je sieť v poriadku, zdroj púšťa prúd zo siete do spotrebičov a batériu priebežne dobíja, čo jej predlžuje život. Kapacita aj tak s rokmi klesá. Raz za čas preto nasimulujte výpadok a porovnajte dobu behu s tou, ktorú ste namerali na začiatku – keď sa výrazne skráti, batéria ide na výmenu.
AVANSA sú automatické záložné zdroje (UPS) stavané na nepretržité napájanie kotlov a obehových čerpadiel. Z batérie dodávajú čistú sínusoidu – napätie s rovnakým priebehom, aký máte v zásuvke.
Riadiaca doska plynového kotla aj dnešné úsporné čerpadlá s elektronikou potrebujú kvalitné napätie. Zdroj s čistou sínusoidou ich napája tak, ako by bežali zo siete; na výstupe AVANSA je 207–241 V AC.
Zapojenie zdroja ku kotlu krok po kroku opisuje zalozny-zdroj.eu – zapojenie; príkony čerpadiel nájdete na obehove-cerpadla.sk a na stránke obehové čerpadlá Wilo.
Zdroj sa vkladá medzi zásuvku a spotrebiče. Ak treba zasahovať do elektroinštalácie kotla, prizvite elektrikára.
Suché miesto blízko kotla a čerpadla, kde sa zdroj s batériou nebude prehrievať.
Pripojte ju so správnou polaritou. Pri 1050 W spojte dve 12 V batérie do série na 24 V.
Zdroj zapojte do zásuvky – za bežného stavu napája spotrebiče zo siete a batériu drží nabitú.
Čerpadlo a kotol prepojte na výstup zdroja a skontrolujte, že ich súčet neprekračuje odporúčanie pre daný model.
Vypnite istič zásuvky – čerpadlo aj kotol musia bežať ďalej. Lepšie to zistiť teraz než pri skutočnom výpadku.
Skúšku z času na čas zopakujte; batéria starne a jej kapacita klesá.
