Dva typy, jedna konštrukcia: OHI 25/40-130 pre kratšie rozvody so závitom 6/4" a OHI 32/60-180 so závitom 2" pre dom s dlhším potrubím. Nižšie nájdete, koľko vody a elektriny pripadá na každý stupeň a podľa čoho určiť, ktoré z nich do vašej kotolne pasuje.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Kotol vodu ohreje, ale do vzdialeného radiátora alebo do slučky v podlahe ju dostane až čerpadlo. Rad IBO OHI patrí k tým jednoduchším: asynchrónny motor, mechanický prepínač otáčok a žiadna elektronika, ktorá by sa musela učiť správanie sústavy. Výrobca ho určuje pre akýkoľvek rozvod vody v dome – teda pre radiátory, podlahové okruhy aj pomocné vetvy, kde voda nesmie stáť.
Stupeň volíte ručne raz, pri uvádzaní do prevádzky. Na prvom stupni beží rotor najpomalšie, čerpadlo má najmenší príkon a v potrubí ho takmer nepočuť; tretí stupeň si nechajte pre vetvy, ktoré sa inak neprehrejú. Kto pozná svoju sústavu, má tak nad čerpadlom úplnú kontrolu a nečaká, čo vymyslí regulácia.
Liatinové teleso chráni zvonka vrstva antikorózneho smaltu. Ložisko je sklokeramické, čo výrobca uvádza ako dôvod tichého chodu aj na vyšších otáčkach. Diely v styku s vodou sú podľa neho stavané na agresívnejšiu vykurovaciu vodu bez potreby dodatočnej údržby a riadiacu časť možno pri servise oddeliť od hydraulickej.
Montážne dĺžky 130 a 180 mm zodpovedajú bežným rozostupom šróbení, preto sa OHI často dostáva do kotolní ako priama náhrada za doslúžené čerpadlo, bez rezania a predlžovania potrubia.
Menší typ sa pripája na 6/4", väčší na 2". Šróbenia nie sú súčasťou balenia – objednajte dve kusy s rovnakým závitom, aký má čerpadlo na hrdlách.
Namiesto jedného „maximálneho“ čísla porovnávame obe čerpadlá na rovnakom stupni. Spoločné údaje oboch typov sú pod tabuľkou.
| Poloha prepínača | OHI 25/40-130 – voda | OHI 25/40-130 – elektrina | OHI 32/60-180 – voda | OHI 32/60-180 – elektrina |
|---|---|---|---|---|
| 1 (najpomalšie) | 18 l/min | 38 W | 22 l/min | 46 W |
| 2 | 36 l/min | 53 W | 38 l/min | 63 W |
| 3 (najrýchlejšie) | 48 l/min | 72 W | 55 l/min | 93 W |
| Dopravná výška (max.) | 4 m | – | 6 m | – |
Spoločné pre oba typy: napájanie 220 – 230 V / 50 Hz, krytie IP44, médium 2 – 110 °C, tlak v sústave najviac 10 bar, liatinové teleso so smaltom a sklokeramické ložisko. Menší typ je podľa výrobcu určený na potrubie 1" / DN 25. Zdroj: popisy produktov ATRIA.SK.
Údaje výrobcu sú v litroch za minútu a vo wattoch. Pre porovnanie s inými čerpadlami a pre odhad prevádzkových nákladov sa oplatí ich prepočítať – stačí násobenie, žiadne odhady.
Mnohé katalógy aj projekty uvádzajú prietok v m³/h. Litre za minútu vynásobte šesťdesiatimi a vydeľte tisícom:
Ak projektant alebo starý štítok udáva potrebný prietok v m³/h, hneď vidíte, na ktorom stupni ho čerpadlo najviac dosiahne.
Počas vykurovacej sezóny čerpadlo často beží celý deň. Príkon vo wattoch krát 24 hodín dáva dennú spotrebu:
Násobok vašou cenou za kWh a počtom dní, keď kúrite, dostanete ročný rozdiel pre vlastnú domácnosť.
Menšie čerpadlo na treťom stupni (48 l/min pri 72 W) prečerpá viac vody ako väčšie na druhom (38 l/min pri 63 W). Ak teda váhate len kvôli prietoku a rozmery pasujú na oba typy, rozhodujúci je výtlak: väčší typ má rezervu 6 m namiesto 4 m pre dlhé alebo členité rozvody, kde voda prekonáva viac odporu. Na rovnakom stupni si za ňu priplatíte 8 až 21 W príkonu.
Najprv rozmer a závit na mieste montáže, až potom výkon. Tabuľka zhŕňa typické situácie.
| Situácia v kotolni | Vhodnejší typ | Prečo |
|---|---|---|
| Šróbenia 6/4", medzera medzi nimi 130 mm | OHI 25/40-130 | sedí závit aj dĺžka, výmena bez úpravy potrubia |
| Šróbenia 2", medzera 180 mm | OHI 32/60-180 | jediný z dvojice s väčšou svetlosťou a dlhším telom |
| Byt alebo menší dom, pár radiátorov na krátkych vetvách | OHI 25/40-130 | výtlak 4 m spravidla stačí, na 1. stupni odber len 38 W |
| Rozľahlý dom, dlhé stúpačky, veľa radiátorov alebo podlahových slučiek | OHI 32/60-180 | rezerva výtlaku 6 m a prietok až 55 l/min |
| Šróbenia 6/4", ale medzera 180 mm | ani jeden bez úprav | pozrite rad AVANSA – typy 25/4 a 25/6 majú aj dĺžku 180 mm |
| Staré čerpadlo kúrilo bez problémov | typ s rovnakým výtlakom | silnejšie čerpadlo by len viac odoberalo a hučalo |
Označenie čítajte takto: prvé číslo = svetlosť pripojenia (DN), druhé = výtlak v decimetroch (40 znamená 4 m), tretie = stavebná dĺžka v mm. Iné značky zapisujú to isté inak, napríklad Avansa 25/4/130 alebo Grundfos UPS 25-40.
Štyri údaje, ktoré zistíte metrom a pohľadom na štítok – a ktoré rozhodnú, či bude výmena na hodinu, alebo na celý deň.
Merajte od dosadacej plochy sacieho hrdla po výtlačné, bez šróbení. Rozdiel 50 mm medzi 130 a 180 mm na fotke nevidno, na mieste montáže áno.
Svetlosť 25 znamená pri OHI závit 6/4", svetlosť 32 závit 2". Ak sa závit nezhoduje, treba vymeniť aj šróbenia – a vtedy rovno s guľovým uzáverom.
Zapíšte si výtlak a nastavený stupeň. Ak kúrenie s ním fungovalo, nové čerpadlo s rovnakým výtlakom ho nastaví tam, kde bolo.
OHI potrebuje 220 – 230 V / 50 Hz. Ak čerpadlo spína termostat krbu alebo kotol, poznačte si zapojenie vodičov skôr, ako ich odpojíte.
Materiály, ložisko aj trojstupňový motor sú u oboch typov zhodné. Odlišujú sa tým, čo vidno zvonka – hrdlami a dĺžkou – a tým, aký odpor rozvodu dokážu prekonať.
Výtlak 4 m a krátke telo 130 mm s hrdlami 6/4". Je to najčastejší rozmer v bytoch a menších domoch. Na prvom stupni si vystačí s 38 W, na treťom pretlačí 48 litrov za minútu. Hodí sa ku kotlu s niekoľkými radiátormi alebo ku kratším podlahovým okruhom.

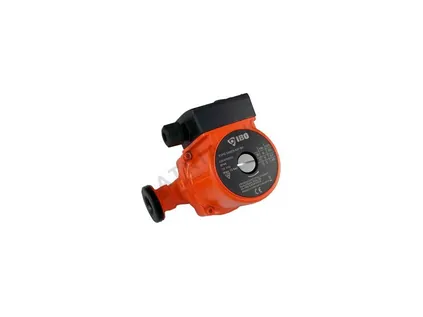

Hrdlá 2", telo dlhé 180 mm a výtlak 6 m. Odber 46, 63 alebo 93 W podľa polohy prepínača. Zmysel má tam, kde voda putuje cez dlhé potrubie, veľa ohybov a armatúr, alebo kde je na jednom čerpadle viac podlahových slučiek.
Kombináciu 6/4" s dĺžkou 180 mm pokrýva rad AVANSA (predtým Aquart) v typoch 25/4 a 25/6. Ďalšie verzie IBO – napríklad 15/60, 25/60 – sú na obehove-cerpadla.sk.
Ide o vodu pod tlakom a sieťové napätie – ak si nie ste istí, prenechajte prácu inštalatérovi.
Vytiahnite čerpadlo zo zásuvky alebo vypnite istič jeho okruhu, vypnite kotol a počkajte, kým voda vychladne.
Uzavrite ventily na oboch stranách. Kde chýbajú, musíte vypustiť časť sústavy – preto sa oplatí pri výmene doplniť šróbenia s guľovým uzáverom.
Povoľte prevlečné matice, čerpadlo vyberte a pôvodné tesnenia zahoďte. Opätovne použité tesnenie býva najčastejším miestom, kde neskôr kvapká.
Šípka na liatinovom telese ukazuje, kam má voda tiecť. Polohu motora dodržte podľa návodu a matice doťahujte citlivo, aby sa tesnenie nevytlačilo.
Otvorte ventily, doplňte tlak a vypustite vzduch z radiátorov aj z čerpadla. Zapnúť ho nasucho mu škodí.
Prepínač dajte na stupeň 1 a po zahriatí sústavy skontrolujte posledný radiátor či okruh. Vyšší stupeň zapnite len vtedy, keď ostáva studený.
Rozsah 2 až 110 °C a tlak do 10 bar pokrývajú bežné domáce vykurovacie sústavy. Najčastejšie sa OHI objavuje v troch zapojeniach.
Starší stacionárny kotol alebo kotol na drevo či uhlie často čerpadlo v sebe nemá – osadzuje sa samostatne v kotolni, zvyčajne na spiatočku. Rozdeľovače a armatúry k radiátorovým vetvám ponúka sekcia rozdeľovače pre radiátorové vykurovanie.
Podlaha potrebuje chladnejšiu vodu, než aká ide z kotla. Čerpadlo pri rozdeľovači preto ženie vodu cez zmiešavací ventil a udržiava v slučkách nižšiu teplotu. Hotové zostavy nájdete v časti rozdeľovače pre podlahovku s čerpadlom, ako zmiešavanie funguje, ukazuje podlahove-vykurovanie.eu.
Tu čerpadlo nebeží stále – spína ho príložný termostat, keď voda vo výmenníku dosiahne nastavenú teplotu. Termostaty a drobné diely sú v časti príslušenstvo pre podlahovku a rozdeľovače.
Širší výber značiek je na obehove-cerpadla.sk, lacnejšie trojrýchlostné čerpadlá Avansa na avansa.sk.
