Klasické obehové Grundfos UPS v ponuke už nemáme, no náhradu so zhodnými rozmermi nájdete podľa troch údajov zo štítku. Od Grundfosu tu ostalo čerpadlo CONLIFT 1 – pre kondenzačný kotol, ktorý stojí nižšie než odpad.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Z výrobkov Grundfos ponúka kategória na ATRIA.SK dnes len kondenzátne čerpadlo CONLIFT 1. Obehové a cirkulačné typy zo staršej verzie webu – napríklad UPS 25-40, UPS 25-60, UP BASIC 25-4 či COMFORT UP 15-14 – už nedodávame.
Za ne vyberiete čerpadlo s rovnakou dĺžkou, závitom a výtlakom z radov IBO, DAB alebo Avansa. Ďalšie značky sú na obehove-cerpadla.sk.
Od obehového čerpadla chcete, aby bolo tiché, bralo málo elektriny a vydržalo roky bez obsluhy. To platí pre všetky značky. Ktorý konkrétny typ sa hodí k vašej sústave, rozhodne týchto päť otázok.
Táto vzdialenosť sa volá montážna dĺžka. V domoch sa stretnete takmer výlučne so 130 alebo 180 mm. Nové čerpadlo musí mať rovnakú, inak sa prerába potrubie.
Svetlosť 25 znamená závit 6/4", svetlosť 32 závit 2". Čerpadlo visí na dvoch šróbeniach – ak majú guľové uzávery, ďalšia výmena nevyžaduje vypúšťanie.
Dopravná výška musí prekonať odpor rozvodu: dĺžku rúrok, radiátory alebo okruhy podlahovky, armatúry a výmenník kotla. Rodinný dom sa spravidla zmestí do 4 až 6 m. Dlhé okruhy podlahovky žiadajú viac než pár radiátorov blízko kotla.
Trojrýchlostné čerpadlo (IBO, Avansa) beží na stupni, ktorý mu nastavíte. Elektronické (DAB EVOSTA2) si otáčky upravuje samo a v bežnej prevádzke berie menej.
Pri kotle na tuhé palivo zastavené čerpadlo hrozí prehriatím kotla. Zvážte záložný zdroj hneď pri výmene.
Keď viete svetlosť, výtlak a dĺžku pôvodného čerpadla, náhradu nájdete v ktorejkoľvek značke.
| Značka | Ako vyzerá označenie | Ako je zapísaný výtlak | Kde je dĺžka |
|---|---|---|---|
| Grundfos | UPS 25-60 180 mm | v decimetroch – 60 znamená 6 m | samostatne za typom |
| IBO | OHI 25/40-130 | v decimetroch – 40 znamená 4 m | na konci, 130 mm |
| Avansa | 25/6/180 | priamo v metroch | tretie číslo, 180 mm |
| DAB | EVOSTA2 40-70/180 | jeden typ pokrýva rady 4 aj 7 m | za lomkou, 180 mm |
| Wilo (staršie) | RS 25/4, 130 mm | priamo v metroch | uvádza sa zvlášť |
Údaje si vždy overte na štítku. Ak je nečitateľný, odmerajte dĺžku a fotku pošlite na info@atria.sk.
Nájdite riadok, v ktorom sa zhoduje svetlosť, výtlak aj dĺžka z vášho štítku – potom nové čerpadlo pôjde do starých šróbení.
| Grundfos | Dĺžka | Náhrada z ponuky | Prietok najviac | Príkon na stupňoch | Závit |
|---|---|---|---|---|---|
| UPS 25-40 | 130 mm | AVANSA 25/4/130, prípadne IBO OHI 25/40-130 | 48 l/min | 38 / 53 / 72 W | 6/4" |
| UPS 25-40 | 180 mm | AVANSA 25/4/180 | 48 l/min | 35 / 50 / 71 W | 6/4" |

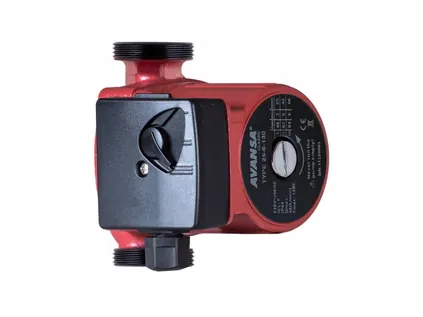

| UPS 25-60 | 130 mm | AVANSA 25/6/130 | 55 l/min | 46 / 67 / 93 W | 6/4" |

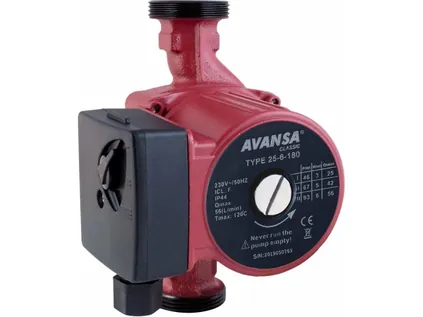

| UPS 25-60 | 180 mm | AVANSA 25/6/180 | 55 l/min | 46 / 67 / 93 W | 6/4" |
| UPS 32-60 | 180 mm | AVANSA 32/6/180, prípadne IBO OHI 32/60-180 | 55 l/min | 46 / 67 / 93 W (IBO 46 / 63 / 93 W) | 2" |

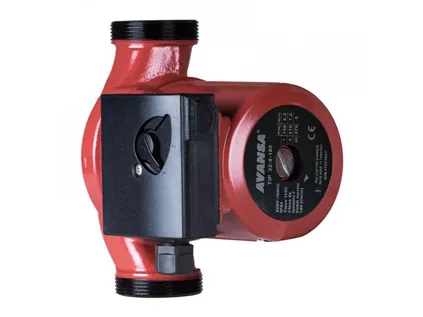

| UPS 32-80 | 180 mm | AVANSA 32/8/180 | 160 l/min | 150 / 210 / 270 W | 2" |
Hodnoty náhrad sú z popisov na ATRIA.SK. Svetlosť 32 s dĺžkou 130 mm v ponuke nemáme – pošlite fotku štítku. Za cirkulačné Grundfos COMFORT a UP 15-14 je tu AVANSA CP 15-1.5.
Grundfos UPS bol desaťročia najrozšírenejším obehovým čerpadlom v slovenských kotolniach. Mnohé dnes po mnohých sezónach hučia, zasekávajú sa alebo neštartujú. Ak poznáte údaje zo štítku, náhrada je otázkou minút.
Typy pre radiátory aj podlahovku v rodinných domoch. 25 znamená závit 6/4", druhé číslo je výtlak v decimetroch (40 = 4 m, 60 = 6 m) a dĺžka 130 alebo 180 mm je na štítku zvlášť. Za ne pasujú trojrýchlostné AVANSA 25/4 a 25/6 (bývalý Aquart) v oboch dĺžkach.
Väčšie čerpadlá so závitom 2" na rozsiahlejšie rozvody. Pri 180 mm ich nahradí AVANSA 32/6/180, IBO OHI 32/60-180 alebo pre výtlak 8 m AVANSA 32/8/180 s prietokom do 160 l/min.
Aj tu rozhoduje dĺžka a závit. Kto chce ostať pri elektronike s nízkou spotrebou, pozrie DAB EVOSTA2 40-70/180 od 5 W.
Tieto malé čerpadlá udržiavajú v obehu teplú úžitkovú vodu. Čerpadlom na kúrenie ich nenahrádzajte – patrí sem cirkulačné s mosadzným telesom, napríklad AVANSA CP 15-1.5 (G 1/2", dĺžka 85 mm). Dĺžku a závit pred objednaním porovnajte.
Skôr než začnete hľadať náhradu, ujasnite si, akú úlohu staré čerpadlo plnilo.
Ženie vodu z kotla do radiátorov či podlahových okruhov. Trojstupňové sú na stránkach IBO a Avansa, elektronické pri DAB.
Aby z kohútika tiekla teplá voda hneď. Napríklad AVANSA CP 15-1.5, závit G 1/2", dĺžka 85 mm.
Pri zmiešavanom okruhu je čerpadlo súčasťou zostavy – pozrite rozdeľovače s čerpadlom.
Prečerpá kondenzát z kotla či klimatizácie, keď nemá spád do kanalizácie. Sem patrí Grundfos CONLIFT 1.
Pri kondenzačnom kotle sa zo spalín vyzráža voda – kondenzát. Normálne odtečie sifónom do kanalizácie samospádom. Lenže ak kotol stojí v suteréne pod úrovňou odpadu, alebo k odpadu chýba spád, kondenzát treba prečerpať.

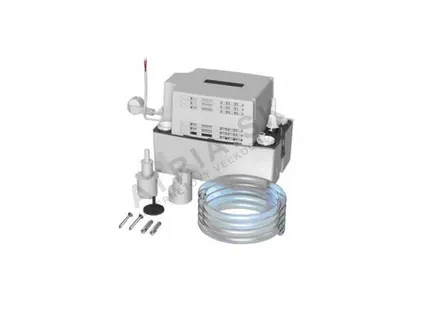

Je to kompaktné čerpadlo z profesionálnej rady CONLIFT, stavanej na tichý chod a dlhú životnosť. Vnútri je nádrž 2,6 l, dopravná výška siaha do 5,4 m a prietok do 420 l/h. V balení je kábel so zástrčkou, spätná klapka, výtlačná hadica a adaptéry.
Modelová situácia: starý kotol v pivnici sa mení za kondenzačný. Kanalizačné potrubie vedie popod strop pivnice, približne 2 m nad miestom, kde bude sifón kotla. Hadica od čerpadla k odpadu bude mať vodorovne asi 6 m. Prejdime, či CONLIFT 1 túto úlohu zvládne.
Kondenzát treba zdvihnúť o 2 m. CONLIFT 1 má maximálnu dopravnú výšku 5,4 m, teda 3,4 m rezervy. Tá musí pokryť straty v 6 m vodorovnej hadice. Pri krátkej hadici to spravidla nerobí problém; pri dlhom vodorovnom vedení trasu radšej skráťte alebo ju preberte s technikom.
Čerpadlo je určené pre kotly s menovitým výkonom pod 200 kW. Bežné kotly do domácností sú pod touto hranicou.
Výrobca dovoľuje kondenzát s pH vyšším ako 2,7 a teplotou do 50 °C. Na kondenzát z kotlov je čerpadlo určené priamo výrobcom. Vodu z poistného ventilu kotla však do CONLIFT 1 nezvádzajte – je horúca.
Prívod zo sifónu kotla musí sedieť na hrdlo 25 mm, výtlak ide hadicou 8 – 10 mm, ktorá je súčasťou balenia.
Kábel meria 1 m. Zásuvku 230 V treba mať tesne pri čerpadle – v pivnici ju často treba doplniť ešte pred montážou kotla. Príkon P1 je 70 W.
Čerpadlo meria 258,5 × 183 × 165 mm (š × v × h). Pod kotlom alebo vedľa neho naň vyhraďte priestor tak, aby ste sa k nemu dostali pri čistení.
Záver príkladu: pri zdvihu 2 m a krátkej hadici CONLIFT 1 vyhovuje. Ak by odpad bol vyššie, než pokryje 5,4 m spolu so stratami v hadici, treba iné riešenie – ozvite sa technikovi.
Najčastejšie sa CONLIFT objaví pri výmene kotla v pivnici, kde je odpad vyššie než kotol, alebo pri klimatizácii vo vnútornej miestnosti bez odpadu. Kotly sú na stránkach kondenzačné kotly s prietokovým ohrevom a zostavy kotlov a zásobníkov. O zdroji tepla k podlahovke píše podlahove-vykurovanie.eu.
Ceny a sklad sa preberajú z ATRIA.SK. Okrem čerpadla kondenzátu tu sú typy, ktoré najčastejšie idú na miesto Grundfos UPS.
Z popisu produktu na ATRIA.SK, zoradené podľa toho, čo pri návrhu overujete ako prvé.
| Čo overujete | Hodnota |
|---|---|
| Zdvih (Hmax) | 5,4 m |
| Teplota kondenzátu | najviac 50 °C |
| Kyslosť | pH nad 2,7 |
| Výkon kotla | pod 200 kW |
| Hrdlo sania / výtlaku | 25 mm / 8 – 10 mm |
| Prietok (Qmax) | 420 l/h |
| Nádrž | 2,6 l |
| Napájanie a príkon P1 | 1 × 230 V, 70 W |
| Kábel | 1 m, zástrčka |
| Krytie | IP24 |
| Rozmery š × v × h | 258,5 × 183 × 165 mm |
Súčasťou balenia je spätná klapka, výtlačná hadica a prepojovacie adaptéry.
Opíšte výrobcu, typ a príkon. Z typu vyčítate svetlosť a výtlak.
Odmerajte dĺžku čerpadla bez šróbení – takmer vždy vyjde 130 alebo 180 mm.
Svetlosť 25 má 6/4", svetlosť 32 má 2". Ak meníte aj šróbenia, vezmite ich s guľovým uzáverom.
Volte porovnateľný. Ak staré čerpadlo bežalo na najnižšom stupni a všetko hrialo, možno stačí aj slabšie.
Tri stupne = jednoduchosť a nižšia cena. Elektronika = nižšia spotreba a samočinné prispôsobenie.
Pri kotle na tuhé palivo takmer nutnosť, pri plynovom pohodlie pri výpadkoch prúdu.
Dve otázky čitateľov z rokov 2014 a 2015, keď sa ešte klasické čerpadlá Grundfos dali kúpiť. Odpovede sme doplnili o dnešné náhrady. Pri vlastnej kotolni zavolajte technikovi ATRIA na +421 917 133 664.
