Vlažná voda z kotla preteká slučkami rúrok zaliatymi v potere a ten potom hreje celou plochou. Ukážeme poradie vrstiev, prepočet slučiek a metrov rúrky aj to, v čom sa podlaha správa inak než radiátor.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Radiátor je malé teleso, ktoré musí byť horúce, aby miestnosť vykúril. Podlahovka ide opačnou cestou: vykurovacou plochou je celá podlaha, a preto jej stačí oveľa chladnejšia voda. Rúrky ležia v betónovom potere ako sústava slučiek – každej sa hovorí okruh. Obidva konce každej slučky sa stretávajú v rozdeľovači: horná lišta vodu do slučiek posiela, spodná ju po odovzdaní tepla zbiera a vracia ku zdroju.
Poter medzi rúrkami nie je len výplň. Teplo z rúrok sa v ňom rozlieva do strán, hromadí sa a podlaha ho potom vydáva pomaly a rovnomerne. Pri vode okolo 40 °C sa jej povrch ustáli približne na 29 °C a vzduch v izbe pôsobí príjemne už pri 20 až 22 °C – zhruba o 3 až 4 °C chladnejší, než aký si pri radiátoroch obyčajne nastavujeme.
Najrovnomernejšie teplo dáva kladenie do špirály (slimáka). Rúrka ide od steny dovnútra s dvojnásobnou medzerou a do stredu sa vráti tou istou cestou, pričom spätný ťah ukladáte do vynechaných medzier. Vedľa seba tak vždy leží teplejší prívod a chladnejší návrat a rozdiely sa vyrovnajú. Prakticky: pri cieľovej rozteči 15 cm pokladáte prvý prechod po 30 cm. Had (meander) je na pokládku jednoduchší, ale voda chladne postupne od začiatku slučky ku koncu, takže prvá tretina miestnosti je citeľne teplejšia. Preto had začína vždy tam, kde sa stráca najviac tepla – spravidla pod oknom.
Keď pochopíte, kadiaľ teplo putuje a kde sa po ceste stráca, ľahšie odhalíte chybu v návrhu aj v prevádzke. Teploty v krokoch sú orientačné hodnoty uvedené na tejto stránke.
Kondenzačný kotol alebo tepelné čerpadlo ohreje vodu na okolo 40 °C – viac podlaha nepotrebuje. Zdroje, ktoré dávajú vodu teplejšiu (kotol na tuhé palivo, krbová vložka s výmenníkom, okruh spoločný s radiátormi), sa na podlahu nesmú pripojiť priamo: do rúrok v potere smie ísť voda s teplotou najviac 55 °C, takže ju treba najprv odmiešať chladnou spiatočkou.
Obehové čerpadlo vtlačí vodu do horného telesa rozdeľovača. Odtiaľ sa rozbehne do jednotlivých slučiek a prietokomer na každej z nich určuje, akú časť z celkového prietoku dostane. Krátka slučka by si inak zobrala viac vody a dlhá by zaostávala.
V slučke voda prechádza rúrkou PEX-AL-PEX 16 × 2 zatlačenou medzi výstupky dosky. Teplo prechádza stenou rúrky do betónu, ktorý ju obklopuje. Hliníková vrstva pritom bráni prieniku kyslíka do sústavy, ktorý by inak rozožieral kovové diely kotla a čerpadla.
Polystyrénová doska pod rúrkou tlmí únik tepla do stropu pod vami alebo do terénu. Na prízemí nad zeminou či nad nevykurovanou pivnicou je preto izolácia pod podlahovkou hrubšia než medzi dvoma vykurovanými podlažiami.
Betón s hrúbkou 65 až 72 mm (anhydrit aspoň 55 mm) teplo rozvedie aj do priestoru medzi rúrkami a uloží si ho. Práve tu vzniká zotrvačnosť: kým sa celá vrstva nahreje, alebo naopak vychladne, ubehne podstatne viac času než pri radiátore.
Nášľapná vrstva stojí teplu v ceste ako posledná prekážka. Ak jej tepelný odpor neprekročí 0,15 m²·K/W, povrch podlahy sa drží okolo 29 °C a izbu ohrieva prevažne sálaním. Hrubý koberec alebo mäkké drevo túto prekážku zväčšujú a z podlahy potom vyjde menej tepla.
Spodná lišta rozdeľovača zbiera vodu zo všetkých slučiek a posiela ju späť do zdroja. Chladná spiatočka je pre kondenzačný kotol výhodou – práve vtedy kondenzuje a šetrí. Ak sa slučky výrazne priškrtia, vracia sa voda teplejšia a kotol prestane kondenzovať; s tým treba počítať pri samostatnej regulácii miestností.
Poradie tak, ako by ste podlahu odkrývali – od krytiny až po izolačnú dosku. Hrúbky zodpovedajú materiálu z ATRIA.SK; hrúbku tepelnej izolácie pod doskou a skladbu ako celok predpisuje projekt.
| Čo leží v podlahe | Koľko miesta zaberie | Na čo si dať pozor |
|---|---|---|
| Krytina (nášľapná vrstva) | podľa materiálu | parkety z dreva najviac 15 mm, mozaikové najviac 9 mm |
| Poter, v ktorom je zaliata rúrka | min. 65 mm, ideálne 72 mm | anhydritový (sadrový) stačí od 55 mm; betónovú zmes doplniť plastifikátorom |

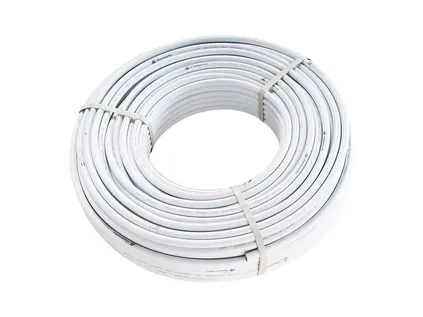

| Rúrka PEX-AL-PEX | 16 × 2 mm | zacvakne sa medzi výstupky dosky, netreba ju prichytávať inak |
| Doska STIROTERMAL DUO 11 | 33 mm | najnižšia z ponuky, výstupky po 50 mm, rúrky Ø 14–18 mm |
| Doska STIROTERMAL DUO 20 | 42 mm | pevnosť v ohybe 150 kPa, rúrky Ø 14–18 mm |
| Doska STIROTERMAL DUO 30 | 52 mm | najhrubšia z rady DUO, pevnosť v ohybe 120 kPa |
| Okrajový dilatačný pás | 8 × 150 mm | lepí sa po celom obvode, jeho fólia zakryje okraj dosky, aby betón nezatiekol pod ňu |
Výšku celej skladby si zmerajte skôr, než objednáte materiál – pri prestavbe starého domu je to najčastejšia prekážka. Keď na mokrý systém miesto nezostane, ponúka sa suchá podlahovka bez betónu.
Metre rúrky na štvorcový meter dostanete, keď 1 m vydelíte roztečou. Pre lepšiu predstavu sme prepočítali aj 10 m² podlahy. Prívody medzi rozdeľovačom a miestnosťou sa pripočítavajú zvlášť.
| Kam sa hodí | Rozteč | Rúrka na 1 m² | Rúrka na 10 m² |
|---|---|---|---|
| dobre zateplené domy, miestnosti s menšou potrebou tepla | 20 cm | 5 m | 50 m |
| obývacia izba, spálňa, detská izba | 15 cm | ≈ 6,7 m | ≈ 67 m |
| kúpeľňa, pás pri veľkom okne, izby s väčšou potrebou tepla | 10 cm | ≈ 10 m | ≈ 100 m |
Tabuľka slúži na odhad, projekt nenahrádza – rozteč aj teplotu vody stanoví výpočet tepelných strát. Na doske s výstupkami po 50 mm (napr. DUO 11) sa dá každá z troch roztečí vytýčiť bez metra, stačí rátať výstupky.
Čísla, ktoré pri kontrole projektu alebo pri vlastnom odhade hľadáte najčastejšie, rozdelené na teploty, rúrky, skladbu a rozdeľovač. Údaje o materiáli vychádzajú z popisov tovaru na ATRIA.SK; konečný návrh určuje výpočet tepelných strát.
| Oblasť | Čo sledujete | Číslo | Súvislosť |
|---|---|---|---|
| Teploty | voda v prívode | približne 40 °C | podlaha na povrchu okolo 29 °C |
| Teploty | vzduch, pri ktorom je pohoda | 20–22 °C | zhruba o 3–4 °C menej než s radiátormi |
| Rúrky a slučky | rúrka | PEX-AL-PEX 16 × 2 mm | hliník 0,20 mm, predĺženie teplom 0,026 mm/m·K |
| Rúrky a slučky | rozteč a spotreba | 10 / 15 / 20 cm | ≈ 10 / 6,7 / 5 m rúrky na každý m² |
| Rúrky a slučky | dĺžka jednej slučky 16 × 2 | približne do 80–100 m | počíta sa aj prívod a návrat od rozdeľovača |
| Skladba | výška dosiek DUO 11 / 20 / 30 | 33 / 42 / 52 mm | tabuľa 1,12 m², rúrky Ø 14–18 mm |
| Skladba | poter nad doskou vrátane rúrky | min. 65, ideálne 72 mm | pri anhydrite min. 55 mm |
| Skladba | okrajový pás | 8 × 150 mm | celý obvod, fólia proti zatečeniu |
| Skladba | odpor krytiny | najviac 0,15 m²·K/W | drevené parkety do 15 mm, mozaika do 9 mm |
| Rozdeľovač | mosadzný H.P.W. | 6 barov / +80 °C max. | hlavné hrdlá 1", prietokomer na každej slučke |
| Rozdeľovač | nerezový – prietokomery a ventily | Regolux 0–5 l/min, M30 × 1,5 | ventily pripravené na servopohony |
Metre rúrky aj počet slučiek sú odhady, nie projekt. Materiál pre celý dom vám orientačne spočíta kalkulačka na podlahove-vykurovanie.eu.
Rovnakým postupom zistíte metre rúrky aj počet vývodov rozdeľovača pre ktorúkoľvek izbu. Hranica, ktorú strážime: slučka z rúrky 16 × 2 má mať aj s prívodmi najviac okolo 80–100 m.
Odrátajte miesta pod vstavanou skriňou, kuchynskou linkou či vaňou – teplo by tam zostalo uväznené. Naša obývačka má po odpočítaní 20 m².
Obytnej miestnosti zvyčajne stačí 15 cm, teda zhruba 6,7 m rúrky na každý štvorcový meter. Pás pri veľkom presklení možno zahustiť na 10 cm.
20 m² krát 6,7 m dáva 134 m rúrky, ktoré ležia priamo v podlahe obývačky.
Jedna slučka so 134 m by prekročila hranicu, preto plochu rozdelíme na dve polovice po zhruba 67 m. Keď majú slučky podobnú dĺžku, prietokomery sa nastavujú oveľa ľahšie.
Rozdeľovač stojí 5 m od izby, takže každá slučka dostane navyše 5 m tam a 5 m späť. Výsledok 67 + 10 = 77 m je bezpečne pod hranicou.
Postup zopakujte v každej miestnosti a slučky sčítajte – šesť slučiek znamená šesťcestný rozdeľovač. Ku každej slučke patria dve zverné šróbenia, jedno na prívod a jedno na návrat.
Šírku skrinky určuje počet vývodov a to, či sa do nej zmestí aj čerpadlo. Podomietková 1320 HPX pojme 7–8 slučiek bez čerpadla, s čerpadlom 2–4.
Obývačka z predchádzajúceho príkladu je veľká, takže sa rozdelí vždy. Zaujímavejšie sú menšie miestnosti, kde o počte slučiek rozhoduje práve zvolená rozteč. Obe izby nižšie sú modelové – rozmery sme zvolili tak, aby sa výpočet dal ľahko sledovať.
V mnohých domoch sa obe sústavy stretnú pod jednou strechou. Pri rozhodovaní pomôže vedieť, v čom sa naozaj líšia:
| Hľadisko | Rúrky v podlahe | Teleso na stene |
|---|---|---|
| Odkiaľ teplo prichádza | z celej podlahy, rovnomerne | z jedného bodu, vystupuje k stropu |
| Ako teplá voda je potrebná | vlažná, okolo 40 °C | teplejšia – malá plocha musí odovzdať veľa tepla |
| Pri akej teplote vzduchu je pohoda | už pri 20–22 °C, o 3–4 °C nižšie | pri vyššej |
| Čo mu svedčí ako zdroj | kondenzačný kotol, tepelné čerpadlo, solárne kolektory | zvládne aj zdroj s horúcou vodou |
| Ako rýchlo reaguje | pomaly, betón si teplo drží | takmer okamžite |
| Čo vyžaduje stavba | výšku pre skladbu, betonáž a čas na vyzretie | len stenu; pri prestavbe sa podlaha nebúra |
| Zariadenie izby | steny a priestor pod oknom ostávajú voľné | teleso obsadí kus steny, často pod oknom |
Keď podlahovka a radiátory kúria z jedného zdroja, podlahová vetva sa oddeľuje zostavou s čerpadlom a zmiešavaním – pozrite rozdeľovače s čerpadlom. Do kúpeľne sa k podlahe zvykne pridať rovný rebríkový radiátor.
Podlahové kúrenie nie je automaticky správna voľba do každej stavby. Rozhodnúť sa oplatí až vtedy, keď poznáte obe strany mince.
Pri radiátore vidíte výsledok o pár minút. Podlaha musí najprv nahriať celú vrstvu poteru, takže zmena nastavenia sa v izbe prejaví podstatne neskôr. Z toho plynú tri pravidlá: termostat programujte s predstihom, veľké nočné útlmy nemajú zmysel a „roztočiť“ podlahu vyššou teplotou vody neurýchli nič – prehriata podlaha je skôr nepríjemná a do poteru smie ísť najviac 55 °C. Podlaha sa navyše čiastočne reguluje sama: keď sa vzduch v izbe priblíži k teplote jej povrchu, odovzdáva menej tepla.
Cez rozdeľovač ide voda do všetkých slučiek a každú z nich na ňom môžete samostatne nastaviť, odvzdušniť alebo zavrieť bez toho, aby ste odstavili zvyšok domu. Je to jednoduchý kus kovu, no pracuje pod stálym tlakom a teplotou. Lacné kusy s tenkou stenou sa preto neoplácajú – v praxi sa na nich objavujú drobné praskliny a voda presakuje.
Po napustení sa prietokomery nastavia tak, aby kratšie slučky nekradli vodu tým dlhším. Všetky typy porovnáva stránka Rozdeľovače pre podlahové kúrenie.
Samostatná podlahová vetva alebo kombinácia s radiátormi potrebuje vlastné obehové čerpadlo. Príkladom je Avansa 25/6/130: tri stupne otáčok, dopravná výška 6 m, 130 mm medzi hrdlami a závit 6/4". Ďalšie typy nájdete na avansa.sk a obehove-cerpadla.sk.
O tom, kedy sa kúri, rozhoduje izbový termostat. Týždenný Avansa 2007 zvládne šesť rôznych teplôt za deň s krokom 0,5 °C a spína obvody s napätím 24 až 230 V. Na čo sa pri výbere termostatu k zotrvačnej podlahe pozerať, rozoberá stránka Termostaty pre podlahové kúrenie.
Potreba tepla aj plocha, na ktorú sa rúrka vôbec dostane, sa medzi miestnosťami výrazne líšia. Podľa týchto zásad si skontrolujete projekt alebo vlastný náčrt.
Štandardom je rozteč 15 cm, čiže približne 6,7 m rúrky na meter štvorcový. Pozdĺž veľkých okien a presklených stien, kde teplo uniká najrýchlejšie, sa rúrky zhusťujú na 10 cm. Had začína pri najchladnejšej stene. Jedna slučka s roztečou 15 cm pokryje aj s prívodmi asi 12–13 m² – väčšiu izbu rozdeľte na dve slučky podobnej dĺžky.
Rúrky idú hustejšie, po 10 cm, no vykurovanej plochy je málo, lebo vaňa a sprchový kút ostávajú bez nich. Podlahu tu preto dopĺňa rebríkový radiátor na uteráky; mimo vykurovacej sezóny ho môže ohrievať elektrická vykurovacia tyč.
Pod linku a vstavané skrine rúrka nejde. Cez chodbu a predsieň zase vedú prívody do ďalších izieb a aj tie hrejú – započítajte ich a tam, kde ich ide vedľa seba veľa, ich oblečte do ochrannej hadice.
Dosky STIROTERMAL DUO s 0,6 mm hrubou fóliou z tvrdeného PS výrobca určuje aj pre ťažké zaťaženie – priemysel, autoservis, výrobnú halu. Hrúbku poteru a jeho výstuž pri takom zaťažení však navrhuje statik v projekte.
Nad terénom alebo nevykurovanou pivnicou patrí pod podlahovku hrubšia izolácia, inak časť tepla odíde nadol. Medzi dvoma vykurovanými podlažiami vystačí nižšia skladba, kde sa dobre uplatní doska STIROTERMAL DUO 11 s výškou 33 mm. Ak na poschodí ostanú radiátory, podlahovka na prízemí sa pripája cez rozdeľovač so zmiešavaním.

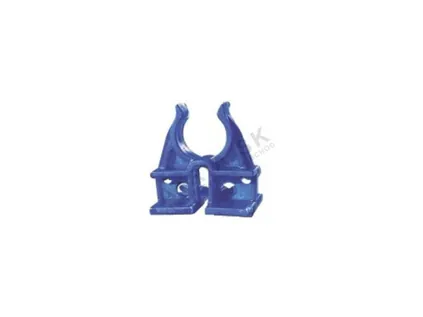

Od izolačnej dosky po termostat – všetko, čo princíp opísaný vyššie potrebuje. Ceny a sklad sa načítavajú zo e-shopu; pri doskách je uvedená cena za meter štvorcový.
Čím väčší tepelný odpor krytina má, tým menej tepla sa z podlahy dostane do izby. Krytinu preto treba poznať už vtedy, keď sa navrhuje rozteč a teplota vody.
Toľko smie mať krytina najviac. Údaj hľadajte v technickom liste podlahy, nie na obale v obchode.
Kladú teplu najmenší odpor, preto sa podlahovka s dlažbou stretáva najmä v kúpeľniach, chodbách a kuchyniach.
Len dobre vysušené tvrdé drevo, parkety do 15 mm, mozaikové do 9 mm. Mäkké drevá na vykurovanú podlahu nepatria.
Časť výkonu uberú. Vynechajte koberce s vlasom vyšším ako 10 mm a gumeným rubom, rovnako PVC na plstenom podklade.
