Uteráky suché aj v júli, keď je kotol vypnutý, a teplá kúpeľňa bez rozvodu kúrenia – to zariadi tyč naskrutkovaná do rebríka. Výkon 150 až 1200 W, s vlastným termostatom alebo so zásuvkovým, v bielej či chrómovej úprave.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Vykurovacia tyč (ľudovo špirála) je odporové teleso, ktoré sa zaskrutkuje do jedného z otvorov rebríka a ponorí sa do jeho náplne. Ohriata kvapalina koluje rebríkom a ten hreje, ako keby ho napájal kotol. Praktický rozdiel: kúpeľňa sa dá temperovať a uteráky sušiť nezávisle od vykurovacej sezóny.
Tyče GT s termostatom prídu namiesto zátky, majú závit G 1/2" a zapájajú sa vidlicou do zásuvky 230 V. Rebríky z našej ponuky prijmú tyč z ľavej aj pravej strany.
Ak rebrík ostáva súčasťou ústredného kúrenia, tyč sa vsadí cez T-kus určený práve na súbeh elektrickej tyče a vykurovacej vody. Počas sezóny potom hreje kotol, mimo nej elektrina. Pripojenie na rozvod sa robí ako pri akomkoľvek radiátore – rúrky sú na stránke potrubia pre radiátorové vykurovanie; v dome s podlahovkou sa oplatí samostatný vývod z rozdeľovača pre radiátory.
GT majú krytie IP65 s gumovým tesnením, triedu ochrany I (patria do uzemnenej zásuvky) a tepelnú poistku, ktorá pri prehriatí vypne prúd. QS majú vyhrievacie prvky z nerezovej ocele a poistku, ktorá zareaguje, keď hladina náplne klesne.
Najprv overte, čo sa zmestí do zberača rebríka, potom vyberajte výkon. Údaje z popisov produktov na ATRIA.SK.
| Dĺžka | Model a kódy | Príkon | Regulácia | Úprava hlavy |
|---|---|---|---|---|
| 28 cm | GT 150 – GT 150, GT150CH | 150 W | vstavaný termostat cca 5–70 °C | biela, chróm |
| 29 cm | GT 300 – GT300, GT300CH | 300 W | vstavaný termostat cca 5–70 °C | biela, chróm |

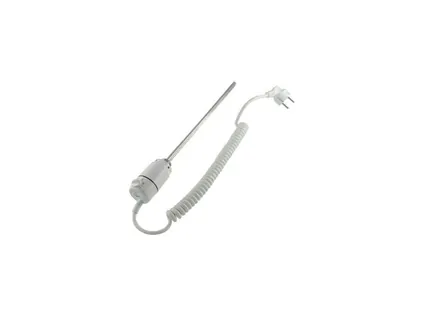

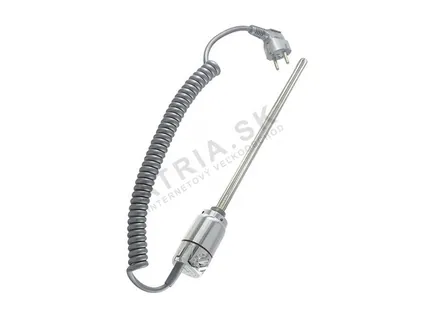

| 35 cm (s hlavou cca 45 cm) | GT 600 – GT600, GT600CH | 600 W | vstavaný termostat cca 5–70 °C | biela, chróm |
| 39 cm | GT 900 – GT 900, GT 900CH | 900 W | vstavaný termostat cca 5–70 °C | biela, chróm |
| 43 cm | GT 1200 – GT1200, GT1200CH | 1200 W | vstavaný termostat | biela, chróm |

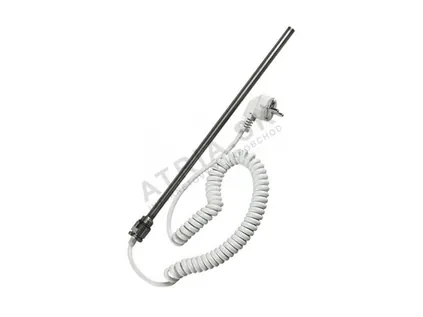

| 58 cm | VT1004 | 600 W | žiadna – treba zásuvkový termostat | – |

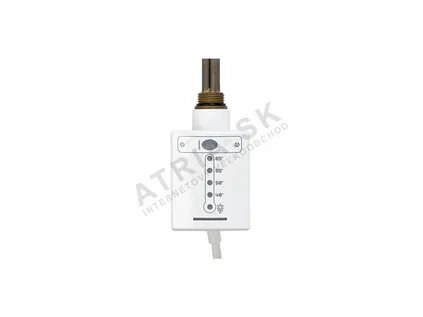

| neuvedená | QS 300, QS 600, QS 900 | 300, 600 alebo 900 W | elektronická, snímač na kapiláre | – |
Kábel tyčí GT je špirálový, natiahne sa asi na 1,5 m; pri 1200 W má prierez 3 × 1 mm², pri slabších 3 × 0,75 mm². K tyčiam QS sa zadná krytka napájania musí objednať zvlášť.
Elektronika aj pripojenie sú v celom rade GT rovnaké; mení sa príkon, dĺžka, hmotnosť a prierez kábla.
| Príkon | Hmotnosť približne | Kábel (prierez) | Dĺžka telesa |
|---|---|---|---|
| 150 W | 355 g | 3 × 0,75 mm² | 28 cm |
| 300 W | 365 g | 3 × 0,75 mm² | 29 cm |
| 600 W | 390 g | 3 × 0,75 mm² | 35 cm, s termostatom cca 45 cm |
| 900 W | 416 g | 3 × 0,75 mm² | 39 cm |
| 1200 W | 440 g | 3 × 1 mm² | 43 cm |
Spoločné pre všetky GT: závit G 1/2", 230 V ~ 50 Hz, otočný elektronický termostat cca 5–70 °C (± 3 °C) merajúci teplotu vody v tyči, špirálový kábel PP/J-Y s vidlicou (natiahnutý cca 1,5 m), IP65, trieda ochrany I s nutnosťou uzemnenia, tepelná poistka, záruka 24 mesiacov. Hlavu s termostatom možno pootočiť okolo osi.
Ceny a dostupnosť sa ťahajú zo skladu ATRIA.SK pri každom načítaní stránky. Zvyšné farebné verzie nájdete v porovnaní podľa dĺžky.
Keď sedia tieto štyri údaje, tyč bude v rebríku pracovať tak, ako má.
Malý rebrík: 150–300 W, stredný: 600 W, vysoký a široký: 900–1200 W. Tyč nemá prevýšiť tepelný výkon, ktorý udáva výrobca rebríka.
Teleso ide do zvislej rúrky rebríka a musí byť kratšie ako ona. GT merajú 28–43 cm, VT1004 až 58 cm.
S vlastným termostatom si tyč teplotu ustráži sama. Lacnejšiu tyč bez neho dopĺňa zásuvkový termostat.
Rad GT je v bielej aj chrómovej úprave – podľa rebríka a batérií.
Čo treba dokúpiť popri samotnom radiátore, závisí od toho, odkiaľ bude rebrík brať teplo. Rozdiel je hlavne v tom, čo príde do jednotlivých otvorov zberačov.

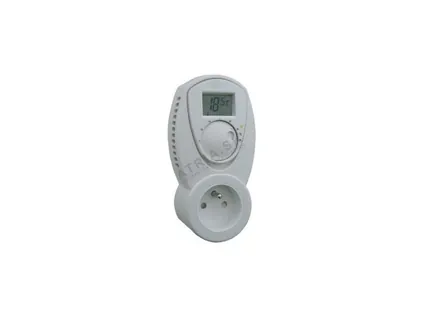

Potrebujete rebrík, tyč a jednu zátku. Využijú sa tri otvory: v jednom bude odvzdušňovací ventil, v druhom tyč a tretí uzavrie zátka. Rebrík sa naplní vodou alebo nemrznúcou zmesou (pri riziku mrazu THERMSOL EKO). Tyč môže byť zospodu vľavo aj vpravo. Ak je bez termostatu, pridajte TZ3 33.
Rebrík je pripojený na prívod a spiatočku ako bežný radiátor. Tyč sa osadí cez T-kus na spodnom pripojení, ktorý umožní súbeh vykurovacej vody a tyče, alebo do voľného otvoru na druhej strane. Tyč je možné zapnúť aj počas kúrenia kotlom – napríklad ak samotiažne kúrenie rebrík dohrieva pomaly.
Tyč netreba; stačí zaslepiť nepoužité otvory a osadiť odvzdušňovací ventil. Tyč sa dá dokúpiť neskôr, ak sa ukáže, že v lete chýba sušenie uterákov – stačí vtedy vypustiť rebrík a zaskrutkovať ju.
Odber sa počíta ako príkon × čas, keď tyč skutočne hreje. Tyč 300 W, ktorá by v lete hriala súhrnne 2 hodiny denne, odoberie 0,3 kW × 2 h = 0,6 kWh za deň, teda 0,6 × 30 = 18 kWh za mesiac. Tá istá doba pri 600 W znamená 1,2 kWh denne. Koľko hodín tyč reálne hreje, určuje termostat a nastavená teplota – preto má zmysel nastavovať ho len tak vysoko, ako treba.
O príkone rozhoduje veľkosť rebríka a úloha, ktorú má tyč plniť. Výrobca odporúča toto rozdelenie:
Rebrík odovzdá do miestnosti len toľko tepla, na koľko je stavaný. Tyč s vyšším príkonom ho rýchlo dotiahne na nastavenú teplotu a termostat ju potom často vypína a zapína. Ušetriť sa tým nedá a náplň sa zbytočne prehrieva.
Pri nízkych rebríkoch, napríklad 740 mm, je dĺžka telesa rozhodujúca. Najkratšie sú GT 150 (28 cm) a GT 300 (29 cm). VT1004 s 58 cm patrí len do vyšších rebríkov.
Biela a chrómová GT sa líšia len povrchom hlavy. Biela ladí s bielymi rebríkmi z ponuky (rovné aj oblé), chróm s chrómovými batériami a doplnkami.
Pripojenie k elektrickej sieti nech skontroluje človek s elektrotechnickou kvalifikáciou.
Ak je rebrík napojený na kúrenie, zatvorte ventily a vypustite ho. Nový rebrík pripravte ešte pred plnením.
Tyč nahradí zátku v spodnom, podľa návodu aj hornom otvore zberača. Pri spoločnej prevádzke s kotlom príde na spodné pripojenie T-kus.
Teleso so závitom G 1/2" zaskrutkujte cez tesnenie a dotiahnite s citom.
Naplňte rebrík vodou z kúrenia alebo teplonosnou kvapalinou a odvzdušnite. Teleso musí byť celé pod hladinou, nasucho sa nesmie zapnúť.
GT sú v triede ochrany I – iba do uzemnenej zásuvky. Tyč bez regulácie zapojte cez zásuvkový termostat.
Otočte termostat na požadovanú hodnotu. Čím nižšie nastavenie, tým menší odber – na uteráky väčšinou stačí stred stupnice.
Ak pri prestavbe kúpeľne uvažujete aj o podlahovke, materiál je v časti podlahové vykurovanie, nízku suchú skladbu ponúka suché podlahové kúrenie a princípy vysvetľuje podlahove-vykurovanie.eu. Pri viacerých rebríkoch a tyčiach naraz pošleme cenovú ponuku.
Samostatný elektrický rebrík potrebuje pred prvým zapnutím náplň – teplonosnú kvapalinu. Plňte podľa návodu výrobcu radiátora a myslite na to, že pri ohreve kvapalina zväčší objem.

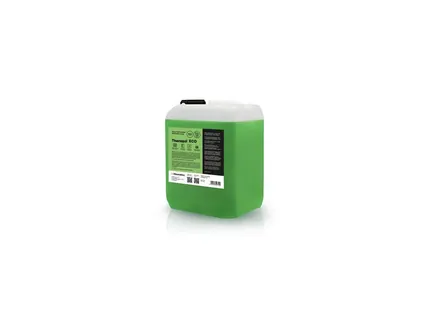

Na chatách, v dielňach či v kúpeľniach, ktoré sa v zime nekúria, je rozumnejšia nemrznúca náplň. THERMSOL EKO je biologicky odbúrateľná zmes vody a netoxického propylénglykolu (42 %) s inhibítorom korózie. Kryštalizovať začína pri −25 °C, obsahuje UV marker na hľadanie únikov a predáva sa v kanistroch 5, 20 a 30 l.
Výrobca ju určuje pre okruhy výmeny tepla všeobecne: solárne kolektory, tepelné čerpadlá, klimatizácie, vykurovacie aj chladiace okruhy. Okrem mrazu chráni aj pred koróziou.
Fyzikálne údaje kvapaliny podľa výrobcu – pre rebríky v nekúrených priestoroch aj pre solárne okruhy.
| Vlastnosť | Údaj výrobcu |
|---|---|
| Kryštalizácia | −25 °C |
| Var | nad 100 °C |
| Merné teplo | 3,870 kJ/kgK |
| Hustota (20 °C) | 1,035 g/cm³ |
| Viskozita kinematická (20 °C) | 4,734 mm²/s |
| pH (20 °C) | 7,5 – 9,5 |
| Čo obsahuje | 42 % roztok propylénglykolu, demineralizovaná voda, inhibítor korózie, stabilizátory pH, farbivo |
| Vzhľad | zelená farba, UV marker pre netesnosti |
| Kanistre | 5 l, 20 l, 30 l |
Dodáva sa nariedená, pripravená na naliatie. Má certifikát NIZP-PZH (Národný ústav verejného zdravia). Neskladujte na priamom slnku, nevylievajte do kanalizácie ani do povrchových vôd.
