Voda pre radiátory býva teplejšia než v podlahovke a ani tu nesmie do sústavy prenikať kyslík. Každá rúrka z našej ponuky má kyslíkovú bariéru – hliníkovú vložku alebo vrstvu EVOH. Pomôžeme zvoliť priemer aj typ rozvodu.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Radiátorová časť sústavy beží s teplejšou vodou než podlahové kúrenie – výrobca rozdeľovačov IVAR pre ňu odporúča teplotný spád +75 °C / +65 °C. Rúrka teda musí dlhodobo zvládať vyššie teploty a zároveň mať kyslíkovú bariéru.
Plastová stena bez bariéry prepúšťa molekuly kyslíka do vykurovacej vody. Ten sa potom podpisuje pod hrdzu v kotle, radiátoroch aj čerpadle. Pri PEX-AL-PEX a Alpex Turatec túto úlohu plní hliník v strede steny, pri polybutyléne HEP2O vrstva EVOH.
Kovová vložka zabezpečí, že ohnutá rúrka zostane ohnutá a pri ohreve sa takmer nepredĺži: koeficient rozťažnosti PEX-AL-PEX je 0,026 mm/m·K. Teplota vody v radiátorovom okruhu sa mení vo veľkom rozpätí, preto je to podstatné – rúrka zasekaná v stene alebo pod poterom sa menej hýbe a spoje nie sú namáhané.
Tie isté rúrky slúžia aj v podlahe a na vodu – pozrite potrubia pre podlahové vykurovanie a potrubia pre rozvod vody.
Hodnoty sú z popisov produktov na ATRIA.SK. Kde výrobca tlak či teplotu neuvádza, nechávame pomlčku – tieto údaje si overte priamo pri produkte.
| Rúrka a kód | Tlak pri teplote | Konštrukcia | Kde ju použiť | Ako sa predáva |
|---|---|---|---|---|
| PEX-AL-PEX 20 × 2 · PEXALPEX 203 | do 10 bar, do 95 °C | 5 vrstiev s hliníkom 0,30 mm | spoločné vetvy, prívody, voda | – |
| PEX-AL-PEX 16 × 2 · PEXALPEX 162 | – | 5 vrstiev s hliníkom 0,20 mm | napojenie radiátorov, voda, podlahovka | – |
| PEX-AL-PEX 26 × 3 · PEXALPEX 263 | do 10 bar, do 95 °C | 5 vrstiev s hliníkom 0,30 mm | hlavné rozvody, stúpačky | – |
| PEX-AL-PEX 32 × 3 · PEXALPEX 323 | – | 5 vrstiev s hliníkom 0,30 mm | kmeňové rozvody väčších sústav | – |
| Alpex Turatec 16 × 2 · 73016734 | PN 10: +70 °C trvalo, +95 °C krátko | PE-RT s hliníkom (Fränkische) | kúrenie, sanita, podlahovka | kotúč 200 m |
| Alpex Turatec 18 × 2 · 73018701 | PN 10: +70 °C trvalo, +95 °C krátko | PE-RT s hliníkom (Fränkische) | kúrenie, sanita, podlahovka | kotúč 200 m |
| Alpex Turatec 20 × 2 · 73020434 | PN 10: +70 °C trvalo, +95 °C krátko | PE-RT s hliníkom (Fränkische) | kúrenie, sanita, podlahovka | kotúč 100 m |
| HEP2O 15 / 22 / 28 mm · HXX50/22 | kúrenie PN 6 / 90 °C; pitná voda PN 10 / 80 °C | polybutylén s vrstvou EVOH | kúrenie, chladenie, pitná voda | na metre, kotúč 25 / 50 m, tyč 6 m |
Plastohliník PEX-AL-PEX má podľa popisu životnosť vyše 50 rokov. Pri rozmeroch 16 × 2 a 32 × 3 tlakovú triedu v popise nenájdete, preto ju pred návrhom rozvodu overte pri produkte.
Od priemeru závisí, koľko vody – a s ňou tepla – rúrkou prejde. Presne ho určí projektant z výkonu radiátorov a dĺžky trás; v bežnom rodinnom dome sa však dá orientovať takto:
Dom bežnej veľkosti postavíte na kombinácii PEX-AL-PEX 16 × 2 a 20 × 2: rúrka sa dobre ohýba, tvar drží a spojíte ju mosadznými skrutkovanými aj lisovacími tvarovkami. Ak chcete rúrku s hygienickým atestom a plastom so zvýšenou teplotnou odolnosťou (PE-RT), ponúkame IVAR Alpex Turatec v rozmeroch 16 × 2, 18 × 2 a 20 × 2.
Ceny a skladové zásoby sa pri každom zobrazení načítajú z ATRIA.SK. Jednotku predaja (meter, kotúč, tyč) nájdete pri konkrétnej položke.
Každý radiátor má od rozdeľovača vlastnú dvojicu rúrok 16 × 2 – prívod aj spiatočku. Rúrky idú v celku, v podlahe nie je jediný spoj a schéma rozvodu je čitateľná aj po rokoch. Zostavy s výstupmi 3/4" EK sú na stránke rozdeľovače pre radiátorové vykurovanie.
Kmeňová rúrka, napríklad 20 × 2 alebo 26 × 3, obieha dom a k telesám sa z nej odbočuje T-kusmi. Spoje zabezpečia lisovacie fitingy, skrutkované spojky či nástrčkové spojky; na závity armatúr nadviažete mosadznými závitovými spojkami.

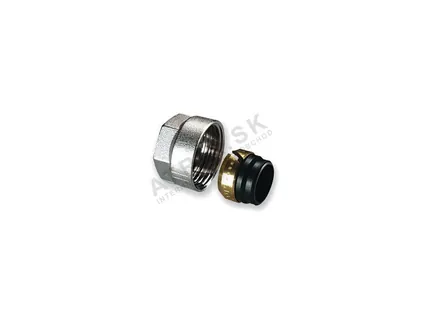

Oceľ či meď sa pri prerábke zvyčajne nahrádza plastohliníkom PEX-AL-PEX. Ak niektorý medený úsek zostáva, rúrku 15 × 1 napojíte na armatúru s Eurokónusom zverným šróbením IVAR 500025, ktoré pasuje aj na IVAR.C-STEEL.
Rebríkové radiátory do kúpeľne sú v kategóriách rovné a oblé, k nim špirály a príslušenstvo. Pri výmene kotla pozrite kondenzačné kotly s prietokovým ohrevom.
Rozdiel medzi hviezdicou a klasickou dvojrúrkou najlepšie ukáže konkrétny súpis. Vezmime vymyslený prízemný dom so šiestimi radiátormi; vzdialenosti sú ilustračné, v skutočnom dome ich odmeriate z pôdorysu.
Rozdeľovač stojí v strede domu a radiátory sú od neho vzdialené 6, 8, 9, 11, 12 a 14 m. Každý potrebuje prívod aj spiatočku, takže dĺžky sa zdvojnásobia: 12 + 16 + 18 + 22 + 24 + 28 = 120 m rúrky PEX-AL-PEX 16 × 2 – zmestí sa do jedného kotúča 200 m. Spoje: dve zverné šróbenia 16 × 2 EK na každý vývod rozdeľovača a dve pri každom radiátore s pripojením Eurokónus, spolu 24 šróbení, k tomu rozdeľovač so šiestimi vývodmi. V podlahe ani v stene nie je jediný spoj.
Prívodná aj vratná kmeňová rúrka 20 × 2 obíde dom po trase dlhej 25 m, teda 2 × 25 = 50 m rúrky 20 × 2. Ku každému radiátoru vedú krátke odbočky 16 × 2, napríklad 1,5 m prívod a 1,5 m spiatočka, spolu 6 × 3 = 18 m rúrky 16 × 2. Na každý radiátor pripadnú dva T-kusy (odbočka z prívodu a zo spiatočky), teda 12 T-kusov, plus koncové napojenie telies.
Zverným šróbením napojíte rúrku na závit tesne a rozoberateľne, bez lisovacích klieští. Rozmer šróbenia sa musí presne zhodovať s rúrkou.
| Šróbenie | Kód | Na rúrku | Pripojenie | Moment | Čo ešte vedieť |
|---|---|---|---|---|---|
| Zverné šróbenie 26 × 3 | RCS26 | PEX-AL-PEX alebo PB 26 mm | vonkajší závit 1" | 25–35 Nm | napojenie na rozdeľovače, spiatočkové a regulačné šróbenia, VK armatúry a termostatické ventily |
| Šróbenie EK na medenú rúrku 15 × 1 | 500025 | Cu 15 × 1 alebo IVAR.C-STEEL | Eurokónus | meď 35–45 Nm; C-STEEL 40–50 Nm | mosadz CW617N s O-krúžkom EPDM, do PN 10 a +120 °C; sáčok 40 ks, krabica 320 ks |
Pri RCS26 sa dotiahnutím zovrie vnútorný prstenec okolo rúrky, po odskrutkovaní ju znova uvoľní. Gumové diely z EPDM nikdy nemažte minerálnym olejom – výhradne silikónovým mazivom.
Rúrku odrežte rezačom na plastohliník. Pílka nechá otrepy a stlačí prierez do oválu, čo neskôr pocíti tesnenie.
Skontrolujte, že na konci rúrky ani v šróbení nie je nečistota, že O-krúžok nemá poškodenie a že šróbenie má ten istý rozmer ako rúrka.
Rúrku spolu s tesnením z EPDM zostavte do šróbenia presne tak, ako ukazuje návod jeho výrobcu – rozhoduje poradie dielov aj ich orientácia.
Maticu naskrutkujte rukou, kým nedosadne, a potom ju dotiahnite kľúčom správnej veľkosti na predpísaný moment: RCS26 na 25–35 Nm, šróbenie 500025 na meď na 35–45 Nm.
Oblúky tvarujte plynulo, rúrku nezalomte a pri spoji ju nenapínajte. PEX-AL-PEX tvar podrží sám, spoj nemá niesť žiadnu silu.
Než rozvod zakryjete, natlakujte ho a prejdite všetky spoje. Pred prvým zakúrením sústavu prepláchnite podľa pokynov výrobcu.
Plastohliník sa bez problémov zasekáva do stien aj ukladá pod poter. Izolovať ho nie je povinné, ale oplatí sa: rozvod stráca menej tepla, stena je chránená a izolácia či chránička vytvorí okolo rúrky priestor na malý tepelný pohyb, takže omietka ani poter nepraskajú.
Netesnosť vzniká takmer vždy v spoji. Pri rozvode z rozdeľovača sú spoje iba na rozdeľovači a pri radiátore, nič v stene. Rozoberateľné šróbenia nechajte dostupné, aby sa dali dotiahnuť alebo vymeniť. Rozdeľovače pre radiátory aj skrinky k nim ponúka aj rozdelovace.sk.
Kondenzačný kotol využije teplo zo spalín najlepšie vtedy, keď sa voda z radiátorov vracia chladnejšia ako zhruba 55 °C. Pri rekonštrukcii má preto zmysel dimenzovať telesá a rozvod na nižšiu teplotu. Kotly sú v sekciách kotly na pripojenie zásobníka a zostavy kotla so zásobníkom.
Otázky, ktoré nám v minulých rokoch poslali čitatelia tohto webu, s odpoveďami nášho technika. Pri každej uvádzame rok vzniku; aktuálne ceny a sortiment sú na ATRIA.SK a k vášmu projektu sa vyjadrí technik na +421 917 133 664.
Plastohliník 16 × 2 až 32 × 3, Alpex Turatec, HEP2O a zverné šróbenia s cenou a skladom z e-shopu. S návrhom rozvodu pomôže technik (+421 917 133 664, pondelok až piatok od 7:30 do 15:30), objednávky telefonicky na +421 917 133 662.
