Lisovacie fitingy na plastohliníkové rúrky 16 a 20 mm

Konektory, kolená, T-kusy, redukcie, nástenky a prechody na závit z poniklovanej mosadze. Po stlačení čeľusťami s U-profilom vznikne trvalý spoj, ktorý smie zmiznúť v stene aj pod omietkou.

updateAktualizované: verifiedOdborne skontrolovali technici ATRIA Slovensko s.r.o.

buildČeľuste U16 / U20straightenRúrky 16 a 20 mmsettingsMosadz s niklomverifiedZáruka výrobcu 10 rokov
plumbingPrincíp

Lisovaný spoj: jedno stlačenie a drží natrvalo

Lisovací fiting je mosadzná tvarovka s nalisovacím puzdrom. Rúrka sa do nej zasunie až na doraz a lisovacie kliešte puzdro stlačia. Výsledkom je pevný a nerozoberateľný spoj, ktorý sa nikdy nedoťahuje ani nepovoľuje. Aj preto sa plastohliníkové rozvody kúrenia a vody v domoch a bytoch spájajú najčastejšie práve lisovaním.

Profil čeľustí musí sedieť

Naše fitingy sú stavané na čeľuste s U-profilom – U16 na rúrku 16 mm, U20 na rúrku 20 mm. Čeľuste s iným profilom (napríklad TH alebo B) stlačia puzdro nerovnomerne a spoj môže netesniť, hoci zvonka vyzerá bezchybne.

Kde sa lisovacie tvarovky používajú

  • Kúrenie s radiátormi – odbočky k telesám a prechody na závit pri ventiloch či rozdeľovači; rúrky k tomu opisuje stránka potrubia pre radiátorové vykurovanie.
  • Studená a teplá voda – nástenky pre batérie a T-kusy na odbočky, viac na stránke potrubia pre rozvod vody.
  • Prívod k rozdeľovaču podlahovky – redukcia 20 × 16 či konektor s vonkajším závitom 3/4".
  • Opravy – poškodený úsek sa vyreže a nahradí kúskom rúrky s dvoma konektormi.
V poteri podlahovky sa spoje nerobia – každý okruh ide z rozdeľovača a späť jedným kusom rúrky. Lisovací konektor tam poslúži len pri oprave rúrky poškodenej počas stavby. Kladenie okruhov opisuje návod na montáž podlahového kúrenia.
compare_arrowsLisovať, či nie?

Kedy zvoliť lisovaný spoj a kedy inú spojku

Lisovaný spoj patrí tam, kde sa k nemu už nikto nedostane. Ostatné typy spojov majú výhodu rozoberateľnosti alebo montáže bez náradia – porovnanie z pohľadu lisovania.

Druh spojaKam sa hodíDá sa rozobrať?Na aké rúrkyČo treba na montážAko vzniká
Lisovaný (fitingy z tejto stránky)spoje zakryté v stene či pod omietkou, veľa spojov naraz, profesionálna montážnie, je trvalýPEX-AL-PEX 16 a 20 mmlisovacie kliešte s čeľusťami U podľa rozmeru rúrky a rezáktvarovka nasadená na rúrku sa stlačí čeľusťami s U-profilom
Skrutkovaný (zverný)svojpomoc, opravy, rekonštrukcie – všade, kam sa dá neskôr dostaťáno, dá sa znova zmontovaťplastohliník 16 × 2 a 20 × 2 mmdva vidlicové kľúče a rezákmatica stiahne mosadzný zverný krúžok, tesnia 2 krúžky EPDM
Závitový (mosadzný)kotolňa, armatúry a zariadenia, oceľové rúry, prechod z plastu na závitlen obmedzene – po povolení sa musí znova utesniťoceľ, kotol, čerpadlo, armatúry, rozdeľovačhasák či kľúč a tesniaci materiálzávit sa utesní konope s pastou alebo tesniacou niťou a zoskrutkuje
Nástrčný (HEPWORTH Hep2O)radiátory, pitná voda, rýchla montáž bez náradiaáno, spojka sa použije znovapolybutylén HEPWORTH a meď 15, 16, 22 a 28 mmna spojenie nič, len nožnice na rúrkurúrka s opornou vsuvkou sa zasunie a vnútorné čeľuste ju zachytia

Jednoduché pravidlo: čo zakryje omietka alebo poter, lisujte. Rozoberateľné spoje nechajte tam, kde k nim bude prístup – v kotolni, v skrinke rozdeľovača, za revíznymi dvierkami.

inventory_2V ponuke

Lisovacie tvarovky 16 a 20 mm, ktoré máme skladom v ponuke

Všetky kusy sú z poniklovanej mosadze a lisujú sa čeľusťami s U-profilom. Cena a dostupnosť sa na karty dopĺňajú automaticky z e-shopu.

straightenPrehľad kódov

Všetky lisovacie tvarovky v jednej tabuľke

Čo majú všetky kusy spoločné: poniklovaná mosadz, lisovanie čeľusťami s U-profilom, záruka výrobcu 10 rokov. Rúrka = vonkajší priemer v mm, závity sú rúrkové v palcoch. Zdroj: popisy produktov na ATRIA.SK.

TvarovkaRúrka (mm)ZávitNa čo sa najčastejšie použijeKód
konektor (priama spojka) PEX/PEX16–priame spojenie dvoch rúr, oprava potrubiaPEX-Z.Z16
redukcia PEX/PEX20 → 16–prechod z hlavného rozvodu na menší rozmerPEX-Z.ZR20X16

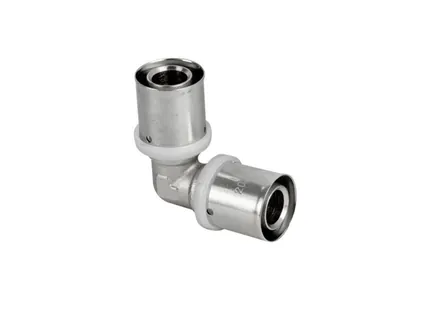

koleno 90° PEX/PEX16–zmena smeru tam, kde nechcete ohýbaťPEX-Z.K16

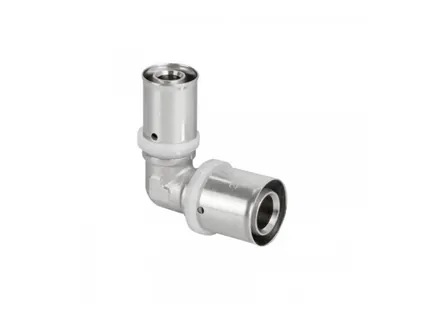

koleno 90° redukované PEX/PEX20 → 16–zmena smeru aj rozmeru v jednom kusePEX-Z.KR20X16

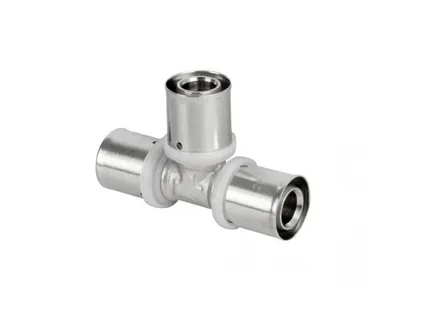

T-kus PEX/PEX/PEX16–odbočka, napr. k radiátoruPEX-Z.T16

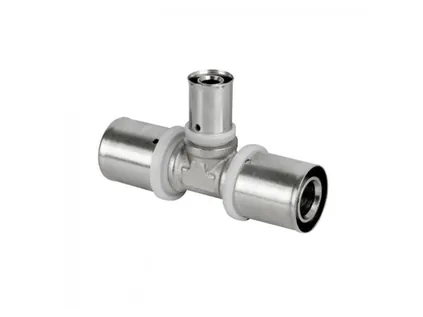

T-kus redukovaný PEX/PEX/PEX16 × 20 × 16–odbočka s iným rozmerom stredného vývoduPEX-Z.TR16X20X16
T-kus PEX / vonkajší závit / PEX161/2" vonkajšíodbočka priamo na závitovú armatúruPEX-Z.T.GZ16X1/2
T-kus PEX / vnútorný závit / PEX161/2" vnútornýodbočka so závitom pre ventil či výpustPEX-Z.T.GW16X1/2
konektor PEX / vonkajší závit161/2" vonkajšínapojenie na ventil, rozdeľovač, armatúruPEX-Z.Z.GZ16X1/2
konektor PEX / vonkajší závit163/4" vonkajšínapojenie na závit 3/4"PEX-Z.Z.GZ16X3/4
konektor PEX / vonkajší závit201/2" vonkajšíprívod 20 mm na závit 1/2"PEX-Z.Z.GZ20X1/2

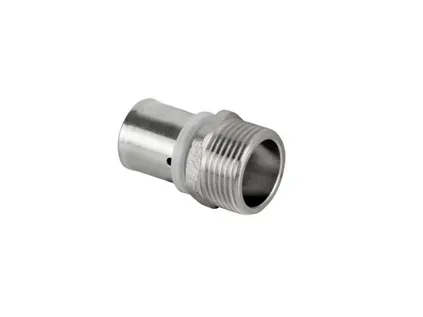

konektor PEX / vonkajší závit203/4" vonkajšíprívod 20 mm na závit 3/4"PEX-Z.Z.GZ20X3/4

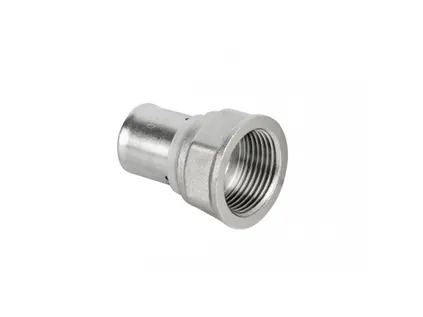

spojka PEX / vnútorný závit161/2" vnútornýnapojenie na vonkajší závit armatúryPEX-Z.Z.GW16X1/2

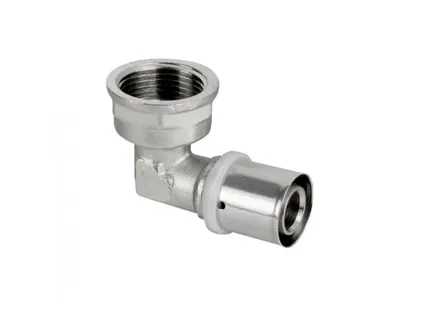

koleno 90° PEX / vnútorný závit161/2" vnútornýzmena smeru s prechodom na závitPEX-Z.K.GW16X1/2
koleno PEX / vonkajší závit161/2" vonkajšízmena smeru s prechodom na závitPEX-Z.K.GZ16X1/2

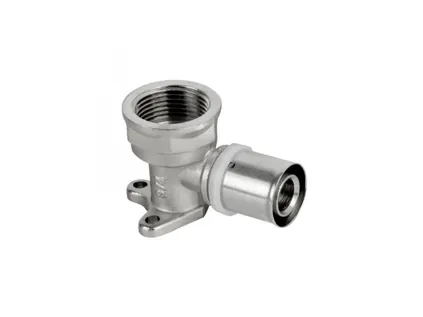

nástenné koleno PEX / vnútorný závit161/2" vnútornývývod pre batériu, WC, práčkuPEX-Z.K.GW16X1/2N

Pri závitových kusoch: vonkajší závit (GZ) ide do armatúry s vnútorným závitom, vnútorný (GW) sa naskrutkuje na vonkajší. Keď rozmer závitu nesedí, pomôže redukcia z ponuky mosadzných závitových fitingov.

ruleVýber

Rozmer, závit, tvar a náradie – štyri otázky pred objednávkou

Pri výbere lisovacích tvaroviek rozhodujú tri údaje: vonkajší priemer rúrky, druh a veľkosť závitu tam, kde sa napájate na armatúru, a tvar kusu. Keď ich vyčítate z nákresu rozvodu ešte pred nákupom, na stavbe nebude nič chýbať.

1. Rúrka 16, alebo 20 mm?

Tvarovka musí presne zodpovedať vonkajšiemu priemeru rúrky – kus na 16 mm na rúrku 20 mm nenasadíte a naopak. V domoch sa hlavné ťahy často vedú väčším priemerom a odbočky k radiátorom a výtokom menším. Prechod medzi nimi zabezpečí redukcia 20 × 16, redukované koleno 20 × 16 alebo redukovaný T-kus 16 × 20 × 16. Výber rúrok rozoberajú stránky potrubia pre radiátorové vykurovanie a potrubia pre rozvod vody.

2. Závit vonkajší, či vnútorný?

Pozrite sa na armatúru, ku ktorej sa pripájate – radiátorový či guľový ventil, rozdeľovač, batériu. Má vnútorný závit? Potom treba tvarovku s vonkajším závitom (GZ). Má vonkajší závit? Potom tvarovku s vnútorným (GW). V ponuke sú závity 1/2" a 3/4".

3. Aký tvar?

  • Konektor – nadstavenie či oprava rúrky alebo prechod na závit.
  • Koleno 90° – ostrý zlom smeru tam, kde rúrku ohnúť nejde, napríklad pri výstupe zo steny.
  • T-kus – odbočka; pri radiátoroch jedna na prívode a jedna na spiatočke každého telesa.
  • Nástenné koleno – pevný vývod zo steny pre batériu, WC či práčku.

4. Čím lisovať

Potrebujete lisovacie kliešte s čeľusťami U16 a U20, rezák na plastohliník a kalibrátor. Ak kliešte nemáte a spojov je len zopár, tie isté tvary existujú ako skrutkované spojky (zverné šróbenie 16 × 2), ktoré sa iba dotiahnu kľúčom. Celý sortiment spojok s cenami je aj na podlahove-kurenie.net – fitingy a spojky.

qr_code_2Kód tvarovky

Čo prezrádza kód lisovacieho fitingu

Z kódu vyčítate tvar, priemer rúrky aj druh závitu – pri objednávke si tak hneď overíte, že máte správny kus.

Písmeno alebo číslo v kódeČo znamenáUkážka z ponuky
Zpriama spojka (konektor)PEX-Z.Z16 – konektor 16 × 16
ZRredukcia medzi dvoma rozmermi potrubiaPEX-Z.ZR20X16 – redukcia 20 × 16
K / KRkoleno 90° / redukované kolenoPEX-Z.K16, PEX-Z.KR20X16
T / TRT-kus / redukovaný T-kusPEX-Z.T16, PEX-Z.TR16X20X16
GWvnútorný závitPEX-Z.Z.GW16X1/2 – spojka 16 × 1/2" s vnútorným závitom
GZvonkajší závitPEX-Z.Z.GZ20X3/4 – konektor 20 × 3/4" s vonkajším závitom
N na koncinástenné vyhotovenie (nástenka)PEX-Z.K.GW16X1/2N – nástenné koleno pre batériu
16X1/2prvé číslo = priemer potrubia v mm, druhé = závit v palcoch16 mm potrubie, závit 1/2"

Závitové fitingy bez lisovacieho konca (kolená, T-kusy a nátrubky FF/MF) nájdete v časti mosadzné závitové spojky.

buildLisovanie

Postup lisovania: od rezu po tlakovú skúšku

1. Kolmý rez bez triesok

Na plastohliník používajte výhradne rezák alebo špeciálne nožnice. Pri rezaní pílkou sa prierez zdeformuje a na okraji ostanú triesky, ktoré by narušili tesniace O-krúžky.

2. Kalibrácia a zrazenie hrany

Kalibrátor vráti rúrke kruhový prierez; vnútornú hranu jemne zrazte, aby O-krúžok pri nasúvaní nevyskočil.

3. Zasunutie na doraz

Rúrku zasuňte až po doraz. Pomôže značka fixkou vo vzdialenosti hĺbky zasunutia – po nasadení musí byť tesne pri tvarovke.

4. Stlačenie čeľusťami U

Čeľuste s U-profilom v rozmere rúrky (U16, U20) nasaďte kolmo na puzdro a lisujte jedným plynulým ťahom až do úplného zovretia.

5. Kontrola

Puzdro má byť stlačené rovnako po celom obvode, rúrka sa nesmie pootočiť ani vytiahnuť. Raz zalisovaný spoj už znova nelisujte.

6. Tlaková skúška pred zakrytím

Rozvod naplňte a natlakujte skôr, než ho zakryje omietka alebo poter – netesný spoj sa vymieňa najľahšie práve teraz.

home_repair_serviceTypické použitie

Lisované tvarovky pri radiátoroch, vo vodoinštalácii a v kotolni

Radiátory

Prívod a spiatočka sa obvykle vedú popri stene alebo v podlahe a ku každému radiátoru sa z nich odbočí T-kusom. Pri ventile radiátora prejdete na závit konektorom alebo kolenom so závitom. Ak má každý radiátor vlastnú vetvu z rozdeľovača, T-kusy odpadnú a zostanú len prechody na závit – rozdeľovače sú v časti rozdeľovače pre radiátorové vykurovanie.

Voda v kúpeľni a kuchyni

Najpoužívanejší kus vo vodoinštalácii je nástenné koleno 16 × 1/2" – do jeho vnútorného závitu sa pripojí batéria, rohový ventil alebo práčka. Odbočky riešia T-kusy, dlhé trasy konektory. Ak má mať každý výtok vlastnú vetvu, pozrite rozdeľovače pre rozvod vody.

Kotolňa a prívod k podlahovke

Kde sa plastohliník napája na kotol, čerpadlo, guľový ventil alebo rozdeľovač, poslúžia konektory s vonkajším závitom. Okruhy podlahovky sa však k rozdeľovaču nelisujú – pripájajú sa zvernými šróbeniami s Eurokónusom z príslušenstva pre podlahovku a rozdeľovače (prehľad aj na stránke príslušenstvo k rozdeľovačom H.P.W.).

Pred zakrytím rozvod nielen natlakujte, ale aj odfoťte s metrom priloženým k stene. Pri neskorších úpravách budete presne vedieť, kade vedú rúrky a kde sú spoje.
calculateModelový príklad

Koľko tvaroviek kúpiť: dva rozvody spočítané kus po kuse

Počet fitingov sa dá spočítať z jednoduchého nákresu: každá odbočka je T-kus, každý zlom, ktorý neurobíte ohybom rúrky, je koleno, a každé napojenie na armatúru je prechod na závit. Na dvoch bežných situáciách ukážeme, ako to vyzerá v praxi. Rozvody sú zjednodušené – vlastný nákres môže mať viac zlomov.

Kúpeľňa: umývadlo, sprcha, WC a práčka (rúrka 16 mm)

  • Výtoky: umývadlo a sprcha potrebujú studenú aj teplú vodu (4 vývody), WC a práčka len studenú (2 vývody) → 6 nástenných kolien PEX-Z.K.GW16X1/2N.
  • Odbočky studenej: jedna trasa obslúži 4 výtoky, posledný napojíte rovno na nástenku → 3 T-kusy PEX-Z.T16.
  • Odbočky teplej: 2 výtoky → 1 T-kus PEX-Z.T16.
  • Napojenie na prívod: podľa toho, akým závitom sa začína rozvod, 2 prechody na závit (napr. PEX-Z.Z.GZ16X1/2 alebo PEX-Z.Z.GW16X1/2).

Radiátorový rozvod pre 5 radiátorov v jednom ťahu

  • Odbočky: prívod aj spiatočka idú popri všetkých telesách; prvé štyri radiátory sa napoja T-kusmi, piaty na konci ťahu priamo → 4 × 2 = 8 T-kusov.
  • Pripojenie k telesám: 5 radiátorov × 2 prípojky = 10 prechodov na závit; ktorý kus (GZ alebo GW, 1/2") závisí od závitu ventilu a šróbenia.
  • Začiatok ťahu: pri kotle alebo rozdeľovači 2 konektory s vonkajším závitom, napr. PEX-Z.Z.GZ16X3/4 alebo 20 × 3/4", ak hlavný ťah vediete rúrkou 20 mm (potom pribudnú redukcie 20 × 16).
  • Kolená: pri každom výstupe zo steny alebo podlahy, kde rúrku ohnúť nejde – spočítajte ich priamo z nákresu.
K súčtu pridajte jeden-dva konektory navyše – pri stavbe sa rúrka občas poškodí a konektor PEX-Z.Z16 s krátkym kúskom rúrky je najrýchlejšia oprava. Nákres rozvodu nám môžete poslať a pripravíme cenovú ponuku.
warningChyby

Šesť chýb, pre ktoré lisovaný spoj zlyhá

  • Čeľuste s iným profilom. Tvarovky sú na U-profil; TH či iné profily puzdro nestlačia, ako treba.
  • Rúrka bez kalibrácie. Po reze býva mierne oválna a O-krúžok môže pri nasúvaní vyskočiť z drážky.
  • Rúrka nezasunutá na doraz. Spoj drží len na okraji a teplotné rozťahovanie ho časom uvoľní.
  • Ohyb hneď pri tvarovke. Ohýbajte až v odstupe od puzdra, inak ohyb spoj namáha.
  • Rozoberateľný spoj do steny. Kam už nebude prístup, patrí lisovaný fiting; skrutkované spojky nechajte na prístupné miesta.
  • Plast na oceľ bez prechodu. Z plastohliníka na oceľ či armatúru prejdite tvarovkou so závitom (GW alebo GZ) a pokračujte závitovým kusom.
Bez lisovacích klieští a len na pár spojov? Konektory, redukcie, kolená aj prechody na závit sú aj ako skrutkované spojky – stačí kľúč.
helpOtázky a odpovede

Otázky k lisovaniu tvaroviek na plastohliník

Ktoré čeľuste patria na tieto tvarovky?
Čeľuste s U-profilom v rozmere rúrky – U16 na 16 mm, U20 na 20 mm. Iný profil na tieto kusy nepoužívajte.
Môže lisovaný spoj zmiznúť v stene alebo pod poterom?
Áno, na to je určený – je trvalý a nedoťahuje sa. Pred zakrytím však vždy urobte tlakovú skúšku. V podlahovom kúrení sa okruhy aj tak kladú z jedného kusa rúrky bez spojov.
Čo robiť, keď zalisovaný spoj netesní?
Nelisujte ho znova. Tvarovku vyrežte aj s kúskom rúrky, rúrku zarovno odrežte, kalibrujte a nasaďte nový fiting; ak je rúrka prikrátka, nadstavte ju konektorom a krátkym kúskom rúrky.
Ako napojím rúrku 20 mm na 16 mm?
Priamo redukciou PEX-Z.ZR20X16. Pri súčasnej zmene smeru redukovaným kolenom PEX-Z.KR20X16, pri odbočke redukovaným T-kusom PEX-Z.TR16X20X16.
Ktoré nástenné koleno je na batériu?
Lisovacie nástenné koleno 16 × 1/2" s vnútorným závitom (PEX-Z.K.GW16X1/2N) – do závitu sa zaskrutkuje pripojenie batérie. Na pevné uchytenie na stenu poslúži univerzálny držiak nástenok, ktorý je pri skrutkovaných spojkách.
Akú záruku majú lisovacie fitingy?
Výrobca na tvarovky z našej ponuky dáva 10-ročnú záruku – pri správnej montáži: kolmý rez, kalibrácia a lisovanie čeľusťami s U-profilom. Spoj potom nevyžaduje údržbu ani doťahovanie.
Dá sa lisovať bez lisovacích klieští?
Nie. Puzdro sa musí stlačiť rovnomerne dookola, a to zvládnu len kliešte s čeľusťami U v rozmere rúrky. Hasák či obyčajné kliešte spoj nezalisujú – ak kliešte nemáte, siahnite po skrutkovaných spojkách alebo nástrčných spojkách HEPWORTH.
Patria lisovacie fitingy do podlahového kúrenia?
Do prívodu od zdroja k rozdeľovaču áno. Okruhy v podlahe sú bez spojov a k rozdeľovaču sa pripájajú zvernými šróbeniami s Eurokónusom; lisovací konektor v podlahe slúži len na opravu poškodenej rúrky. Postup je v návode na montáž podlahového kúrenia.
