Najčastejšieadd_shopping_cartDo košíkaDetail →

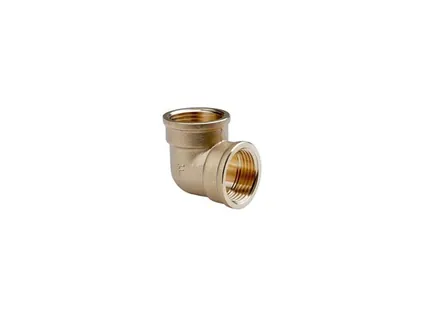

Koleno 1/2" FF
- Rozmer1/2"
- Závityoba vnútorné
- Uholkoleno
- Kovmosadz
- Kdeoceľové kúrenie, pod kotlom
2,09 €s DPH
SkladomPODLAHOVE-VYKUROVANIE.sk › Mosadzné tvarovky so závitom: koleno, T-kus, nátrubok
Kotolňa a oceľové rozvody · mosadzné tvarovkyMosadzné tvarovky so závitom: koleno, T-kus, nátrubok
Všade, kde sa potrubie stretne s kotlom, čerpadlom, ventilom alebo rozdeľovačom, je závit. Tu nájdete kolená, T-kusy a nátrubky od 3/8" po 2" a návod, ako vybrať správny rozmer a spoj utesniť tak, aby nepresakoval.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
straightenRozmery 3/8" – 2"swap_horizVnútorný aj vonkajší závitspeedT-kus: max. 1,5 MPathermostatT-kus: max. 110 °C
plumbingNa čo slúžia
Závit je spoločná reč všetkých zariadení v kotolni
Rozvody po dome sa dnes ťahajú prevažne z plastohliníkového potrubia, ktoré sa spája lisovacími alebo skrutkovanými spojkami. Kotol, zásobník, čerpadlo, expanzná nádoba, guľové ventily aj rozdeľovač však majú pripojenie so závitom – a oceľové rozvody v starších domoch sú závitové celé. Mosadzná tvarovka je teda diel, bez ktorého sa nezaobíde žiadna kotolňa.
Mosadz sa na závitové rozvody vody a kúrenia používa desaťročia, pretože nekoroduje a správne utiahnutý a utesnený spoj drží tesne. Pri T-kusoch z tejto stránky výrobca udáva hranicu 1,5 MPa (15 bar) a 110 °C – teplovodné kúrenie rodinného domu pracuje hlboko pod oboma hodnotami.
Tvary, ktoré tu nájdete
- Koleno otočí trasu potrubia, typicky o 90°. Buď s dvoma vnútornými závitmi (FF), alebo s jedným vonkajším a jedným vnútorným (MF).
- T-kus má tri vývody: z jedného potrubia urobí dve, prípadne dve vetvy zlúči. Redukovaná verzia má bočný vývod menší.
- Nátrubok je krátka spojka v jednej osi pre dva diely s vonkajším závitom.
Plastohliníkovú rúrku na závit nenapojíte priamo. Najprv na ňu príde lisovací alebo skrutkovaný prechod s vonkajším (GZ) alebo vnútorným (GW) závitom a až naň mosadzná tvarovka.
swap_horizPísmená v názve
F, M, FF, MF, FFF – ako čítať označenie
F pochádza z anglického female a znamená závit vo vnútri tvarovky. M (male) je závit na jej vonkajšej strane. Písmená idú za sebou v poradí vývodov.
| Skratka | Vývody | Tvarovky v ponuke | Typická situácia |
|---|---|---|---|
| MF | jeden vývod so závitom zvonka, druhý zvnútra | kolená 1/2", 3/4", 1", 5/4" | koleno sa naskrutkuje rovno do ventilu alebo armatúry, rúrka pokračuje z druhej strany |
| FF | oba vývody so závitom zvnútra | kolená 1/2", 3/4", 1"; nátrubok 3/8" | spája dve rúrky či armatúry, ktoré majú závit zvonka |
| FFF | tri vývody, všetky so závitom zvnútra | T-kusy 3/8" až 2" | odbočka pre teplomer, vypúšťanie, poistný ventil alebo ďalší okruh |
| priebeh × odbočka × priebeh | T-kus s menším bočným vývodom | 3/4" × 1/2" × 3/4" a 1" × 1/2" × 1" | tenšia odbočka z hlavnej vetvy bez samostatnej redukcie |
Tvarovka musí mať rovnaký rozmer závitu ako diel, na ktorý ju skrutkujete – 3/4" nepasuje na 1/2" ani „približne“.
inventory_2Vybrané kusy
Najžiadanejšie kolená a T-kusy
Dvanásť tvaroviek, po ktorých inštalatéri siahajú najčastejšie. Zvyšné rozmery sú v cenníku pod nimi.
Koleno 3/4" FF
- Rozmer3/4"
- Závityoba vnútorné
- Uholkoleno
- Kovmosadz
3,69 €s DPH
Skladom
Koleno 1" FF
- Rozmer1"
- Závityoba vnútorné
- Uholkoleno
- Kovmosadz
6,52 €s DPH
Skladom
Koleno 1/2" MF
- Rozmer1/2"
- Závityvonkajší + vnútorný
- Výhodabez vsuvky
- Kovmosadz
1,97 €s DPH
Skladom
Koleno 3/4" MF
- Rozmer3/4"
- Závityvonkajší + vnútorný
- Výhodabez vsuvky
- Kovmosadz
3,32 €s DPH
Skladom

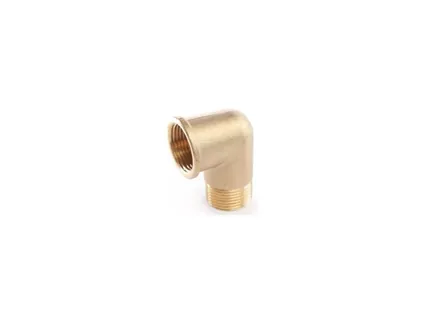

Koleno 5/4" MF
- Rozmer5/4"
- Závityvonkajší + vnútorný
- Výhodabez vsuvky
- Kovmosadz
9,59 €s DPH
Skladom
T-kus 3/4"
- Vývody3 × vnútorný 3/4"
- Tlakdo 1,5 MPa
- Teplotado 110 °C
- Kovmosadz
5,04 €s DPH
Skladom
T-kus 1"
- Vývody3 × vnútorný 1"
- Tlakdo 1,5 MPa
- Teplotado 110 °C
- Kovmosadz
7,75 €s DPH
Skladom

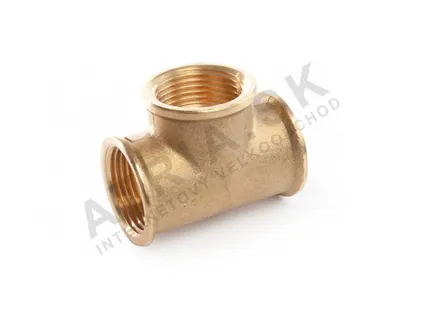

T-kus 5/4"
- Vývody3 × vnútorný 5/4"
- Tlakdo 1,5 MPa
- Teplotado 110 °C
- Kovmosadz
15,25 €s DPH
Skladom

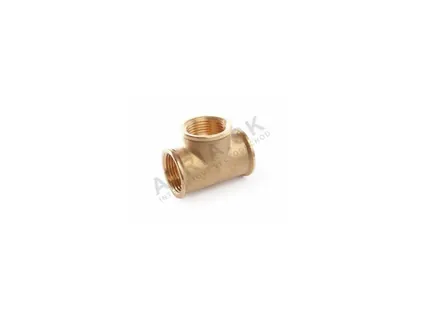

T-kus redukovaný 3/4" × 1/2" × 3/4" FF
- Priebeh3/4"
- Odbočka1/2"
- Tlak / teplota1,5 MPa / 110 °C
- Kovmosadz
4,18 €s DPH
Skladom
T-kus redukovaný 1" × 1/2" × 1"
- Priebeh1"
- Odbočka1/2"
- Tlak / teplota1,5 MPa / 110 °C
- Kovmosadz
5,29 €s DPH
Skladom
Nátrubok 3/8" FF
- Rozmer3/8"
- Závityoba vnútorné
- Tvarpriamy
- Kovmosadz
1,23 €s DPH
4 až 7 dníreceipt_longCeny
Cenník: všetkých 16 závitových tvaroviek
Sumy vrátane DPH aj stav skladu sa sem preberajú automaticky zo systému ATRIA.SK pri každom zobrazení stránky.
| Produkt | Kód | Cena s DPH | Dostupnosť |
|---|---|---|---|
| Koleno 1/2" FF | 2520001 | 2,09 € | Skladom |
| Koleno 3/4" FF | 2520002 | 3,69 € | Skladom |
| Koleno 1" FF | 2520003 | 6,52 € | Skladom |
| Koleno 1/2" MF | 2520004 | 1,97 € | Skladom |
| Koleno 3/4" MF | 2520005 | 3,32 € | Skladom |
| Koleno 1" MF | 2520006 | 6,03 € | Skladom |
| Koleno 5/4" MF | 25200061 | 9,59 € | Skladom |
| T-kus mosadzný 3/8" | 25200069 | 2,71 € | Skladom |
| T-kus mosadzný 3/4" | 2520008 | 5,04 € | Skladom |
| T-kus mosadzný 1" | 2520009 | 7,75 € | Skladom |
| T-kus mosadzný 5/4" | 25200091 | 15,25 € | Skladom |
| T-kus mosadzný 6/4" | 25200092 | 17,71 € | Skladom |
| T-kus mosadzný 2" | 25200093 | 29,52 € | Skladom |
| T-kus redukovaný 3/4" × 1/2" × 3/4" FF | 2520010 | 4,18 € | Skladom |
| T-kus redukovaný 1" × 1/2" × 1" | 25200102 | 5,29 € | Skladom |
| Nátrubok 3/8" FF | 2520011 | 1,23 € | 4 až 7 dní |
Pri väčšom odbere alebo materiáli na celú kotolňu pošlite zoznam položiek – spracujeme cenovú ponuku.
grid_viewKódy podľa rozmeru
Ktorý rozmer existuje v ktorom tvare
V riadkoch je rozmer závitu, v stĺpcoch tvar. V bunke nájdete objednávací kód, pomlčka znamená, že takú kombináciu v ponuke nemáme. T-kusy (aj redukované) sú dimenzované na 1,5 MPa a 110 °C.
| Závit | Koleno FF | Koleno MF | T-kus FFF | T-kus s odbočkou 1/2" | Nátrubok FF |
|---|---|---|---|---|---|
| 3/8" | – | – | 25200069 | – | 2520011 |
| 1/2" | 2520001 | 2520004 | – | – | – |
| 3/4" | 2520002 | 2520005 | 2520008 | 2520010 (3/4" × 1/2" × 3/4") | – |
| 1" | 2520003 | 2520006 | 2520009 | 25200102 (1" × 1/2" × 1") | – |
| 5/4" | – | 25200061 | 25200091 | – | – |
| 6/4" | – | – | 25200092 | – | – |
| 2" | – | – | 25200093 | – | – |
Tlak a teplotu výrobca v popise uvádza len pri T-kusoch. Pri kolenách a nátrubku tieto údaje v popise nie sú – ak ich váš projekt vyžaduje, overte si ich pred objednaním na technickej linke.
straightenPalce a milimetre
Koľko milimetrov má závit 1/2", 3/4" či 1"
Palcové označenie je menovitý rozmer rúrky, nie priemer, ktorý nameriate. Merajte posuvkou vonkajší priemer závitu na protikuse a hľadajte najbližší riadok.
| Nameriate na vonkajšom závite (cca) | Označenie | DN | Kde ho stretnete |
|---|---|---|---|
| 16,7 mm | 3/8" | 10 | drobné armatúry a odbočky |
| 21,0 mm | 1/2" | 15 | radiátorové ventily, batérie, prípojky spotrebičov |
| 26,4 mm | 3/4" | 20 | pripojenie kotla, rozvody, prechod na plastohliník 20 mm |
| 33,2 mm | 1" | 25 | prívod k rozdeľovaču, kotolňa, šróbenie čerpadla |
| 41,9 mm | 5/4" | 32 | hlavné vetvy väčších kotolní |
| 47,8 mm | 6/4" | 40 | hlavné vetvy, čerpadlá s vonkajším závitom 6/4" |
| 59,6 mm | 2" | 50 | veľké kotolne, akumulačné nádrže |
Hodnoty platia pre valcový rúrkový závit G. Vnútorný závit tvarovky je užší, preto sa vždy meria vonkajší závit protikusu.
checklistModelový zoznam
Príklad: tvarovky na napojenie rozdeľovača podlahovky v kotolni
Ukážeme si, ako sa skladá zoznam materiálu na bežnú úlohu: rozdeľovač podlahového kúrenia s pripojením 1" treba napojiť na prívod a spiatočku z kotolne. Pred rozdeľovačom sú guľové ventily so šróbením, za nimi pokračuje závitový rozvod. Zoznam je modelový – konkrétna trasa sa môže líšiť počtom zmien smeru.
Postup úvahy
- Zistite rozmer. Rozdeľovač má 1", takže celé napojenie robíte v rozmere 1" – kolená aj T-kusy.
- Spočítajte zmeny smeru. Ak potrubie ide zo steny dolu a potom vodorovne k ventilom, každá vetva potrebuje dve kolená. Prívod a spiatočka sú dve vetvy, teda štyri kolená 1".
- Rozhodnite medzi FF a MF. Tam, kde koleno skrutkujete priamo do vnútorného závitu ventilu, zoberte MF (kód 2520006) – ušetríte vsuvku a spoj je kratší. Kde spájate dve časti s vonkajším závitom, patrí tam FF (kód 2520003).
- Pridajte odbočky. Na spiatočke sa hodí vypúšťací kohút, na prívode teplomer. Obe sú menšie ako 1", takže namiesto T-kusu a redukcie zoberte dva redukované T-kusy 1" × 1/2" × 1" (kód 25200102) – na každej vetve o jeden spoj menej.
- Zrátajte spoje. Štyri kolená a dva T-kusy znamenajú v tomto príklade 14 závitových spojov (2 na každom kolene, 3 na každom T-kuse). Každý z nich sa tesní a každý prejde tlakovou skúškou – aj preto sa oplatí každý ušetrený kus.
Čo do zoznamu nepatrí
Vývody okruhov na samotnom rozdeľovači sú s eurokónusom, nie s bežným závitom. Rúrky podlahových okruhov sa na ne pripájajú zvernými šróbeniami pre potrubie 16 × 2, ktoré nájdete v príslušenstve k podlahovke a rozdeľovačom. Ak kotol dodáva vyššiu teplotu vody, než podlaha znesie, nestačí obyčajný rozdeľovač a treba rozdeľovač s čerpadlom a zmiešavaním.
Zoznam si prepočítajte podľa vlastnej trasy a pošlite nám ho – overíme rozmery a pripravíme cenovú ponuku.
ruleVýber
Štyri otázky, ktoré rozhodnú o správnej tvarovke
Aký rozmer má diel, na ktorý tvarovku skrutkujete?
Odmerajte vonkajší závit a porovnajte s tabuľkou palcov vyššie. Najviac omylov vzniká medzi susednými rozmermi 1/2" a 3/4" a medzi 5/4" a 6/4".
Má protikus závit zvonka, alebo zvnútra?
Na vonkajší závit patrí tvarovka s vnútorným (F), do vnútorného tvarovka s vonkajším (M). Koleno MF sa dá zaskrutkovať rovno do armatúry, koleno FF potrebuje na oboch stranách diel so závitom zvonka.
Je odbočka rovnako veľká ako hlavná vetva?
Ak nie, zvážte redukovaný T-kus 3/4" × 1/2" × 3/4" alebo 1" × 1/2" × 1". Nahradí dvojicu T-kus + redukcia a každý spoj, ktorý nevznikne, nemôže ani presakovať.
Bude sa zariadenie niekedy meniť?
Pri obehovom čerpadle, kotle, filtri či rozdeľovači dajte medzi tvarovky a zariadenie rozoberateľné šróbenie alebo guľový ventil so šróbením. Rozmery pripojenia čerpadiel prehľadne nájdete aj na obehove-cerpadla.sk.
compare_arrowsPrechody
Kde sa závit stretne s plastovým potrubím
Závitová tvarovka zriedka stojí sama. Takmer každý plastový rozvod sa pri kotle alebo armatúre končí prechodom na závit – tu je, ktorý diel na to slúži.
| Pôvodný rozvod | Prechodový diel | Ako sa spoj robí | Dá sa rozobrať? |
|---|---|---|---|
| plastohliník PEX-AL-PEX 16 a 20 mm, montáž lisovaním | lisovací konektor so závitom, napr. 16 × 1/2" | lisovacie kliešte s čeľusťami U, rezák | nie, zalisovanie je trvalé |
| plastohliník 16 × 2 a 20 × 2 mm, svojpomocná montáž | skrutkovaná spojka so závitom, napr. 1/2 × 16 | matica stiahne zverný krúžok, tesnia 2 krúžky EPDM; dva kľúče | áno, opakovane |
| polybutylén HEPWORTH a meď 15, 16, 22, 28 mm | nástrčná spojka Hep2O so závitovým koncom | rúrka s opornou vsuvkou sa zasunie, čeľuste ju zachytia | áno, spojka je znova použiteľná |
| oceľ, armatúry, kotol, čerpadlo | mosadzná tvarovka z tejto stránky | utesnenie konope s pastou alebo niťou, dotiahnutie kľúčom | len s novým utesnením |
Zariadenie, ktoré sa raz bude vymieňať, napojte cez šróbenie. Výmena potom znamená povoliť maticu, nie rezať rozvod.
buildTesnenie
Postup: utesnenie závitu konope alebo niťou
1. Kontrola
Závit očistite a pozrite, či nie je poškodený. Ešte raz porovnajte rozmer a druh tvarovky (FF, MF, FFF) s protikusom.
2. Tesniaci materiál
Na kúrenie sa osvedčilo konope s tesniacou pastou alebo tesniaca niť. Musí byť určený pre teplotu systému, pri pitnej vode aj pre pitnú vodu.
3. Navíjanie
Materiál navíjajte na vonkajší závit v smere, v ktorom sa bude tvarovka zaskrutkovávať. Väčšie množstvo spoj nezlepší, skôr hrozí roztrhnutie tvarovky.
4. Doťahovanie
Najprv rukou, potom kľúčom až do konečnej polohy. Koleno ani T-kus nepootáčajte späť – tesnenie by sa porušilo.
5. Druhý kľúč
Protikus pridržte druhým kľúčom, aby sa nepootočil ventil, armatúra ani spoj, ktorý už je hotový.
6. Tlaková skúška
Po napustení skúste tesnosť pod tlakom a spoje skontrolujte znova po prvom zakúrení, keď sa materiál prehreje.
home_repair_serviceTypické miesta
Kam v kotolni ktorý rozmer patrí
- Pripojenie kotla – kolená 1/2" a 3/4" na prívode a spiatočke kúrenia aj na studenej a teplej vode. Kotly so zásobníkom v zostavách sú v časti zostavy kotlov a zásobníkov.
- Bezpečnostné prvky – T-kus na expanznú nádobu, poistný ventil, napúšťanie či vypúšťanie.
- Rozdeľovače – podlahové aj radiátorové majú pripojenie 1", čiže kolená a T-kusy 1". Pozrite rozdeľovače pre podlahovku a rozdeľovače pre radiátory.
- Akumulačné nádrže a väčšie kotolne – T-kusy 5/4", 6/4" a 2" na hlavných vetvách.
- Koniec plastového rozvodu – skrutkovaná spojka so závitom alebo lisovací konektor, na ktorý nadviaže mosadzná tvarovka.
Zverné šróbenia a guľové ventily k rozdeľovačom ponúka aj mosadzne-rozdelovace.sk, súpis fitingov a spojok s cenami je na podlahove-kurenie.net.
warningPozor na
Šesť omylov, kvôli ktorým závit presakuje
- Palcové číslo nie je priemer. Závit 1/2" má zvonka asi 21 mm, nie 12,7 mm. A medená či polybutylénová rúrka 15 mm sa naň nespája – na ňu sú nástrčné spojky HEPWORTH.
- Objednané FF namiesto MF. Pred nákupom pozrite, či má protikus závit zvonka alebo zvnútra.
- Hrubá vrstva konope a sila. Pretiahnutá tvarovka s vnútorným závitom môže prasknúť, a to aj neskôr pri ohreve.
- Bežná tvarovka na eurokónus. Vývody rozdeľovačov s EK sa pripájajú zvernými šróbeniami z príslušenstva k rozdeľovačom.
- Čerpadlo bez šróbení. Napevno zaskrutkované čerpadlo sa vymieňa ťažko. Prehľad čerpadiel je na stránke čerpadlá IBO a na avansa.sk.
- Rozvod zakrytý bez skúšky. Drobné presakovanie sa s časom zväčšuje a pod omietkou sa hľadá zle.
helpOtázky
Otázky k závitovým tvarovkám z mosadze
Ktoré písmeno znamená vnútorný závit – F alebo M?
F (female) je závit vo vnútri, M (male) závit zvonka. Koleno MF má teda jeden koniec so závitom zvonka a druhý zvnútra, T-kus FFF má všetky tri vývody so závitom zvnútra.
Vydrží mosadzný T-kus tlak a teplotu ústredného kúrenia?
Výrobca pri T-kusoch uvádza maximum 1,5 MPa (15 bar) a 110 °C, čo teplovodné kúrenie aj vodovod v rodinnom dome spoľahlivo pokrýva.
Mám závit s priemerom asi 26 mm. Aký je to rozmer?
Zhruba 26,4 mm na vonkajšom závite zodpovedá 3/4". Okolo 21 mm je 1/2" a okolo 33,2 mm je 1". Ostatné rozmery sú v tabuľke palcov vyššie.
Môžem mosadzné tvarovky použiť aj na pitnú vodu?
Mosadz je bežný materiál závitových rozvodov vody aj kúrenia. Pri pitnej vode použite tesniaci materiál schválený na pitnú vodu.
Ako dostanem plastohliníkovú rúrku na závit?
Cez prechod so závitom – lisovací konektor (napríklad 16 × 1/2") alebo skrutkovanú spojku (napríklad 1/2 × 16 so závitom zvonka).
Prečo by som mal brať redukovaný T-kus?
Ak z vetvy 3/4" alebo 1" odbočujete rozmerom 1/2", redukovaný T-kus nahradí kombináciu T-kusu a redukcie. Ušetríte jeden spoj, ktorý by sa musel tesniť.
Aké veľké T-kusy máte?
S tromi vnútornými závitmi: 3/8", 3/4", 1", 5/4", 6/4" a 2". Redukované: 3/4" × 1/2" × 3/4" a 1" × 1/2" × 1". Ceny sú v cenníku vyššie.
Na čo je nátrubok 3/8" FF?
Spojí v jednej osi dva diely so závitom zvonka – napríklad pri predĺžení krátkeho rozvodu alebo oprave.
Závit po zakúrení kvapká. Stačí ho dotiahnuť?
Spravidla nie. Vypustite tlak, spoj rozoberte, staré tesnenie odstráňte a závit utesnite nanovo primeraným množstvom materiálu. Násilné doťahovanie môže tvarovku s vnútorným závitom roztrhnúť.
forumArchív poradne
Na čo sa čitatelia pýtali pri mosadzných tvarovkách
Dve staršie otázky z poradne tohto webu k nátrubkom a tvarovkám, s rokom, keď sme odpovedali. Platný sortiment je v cenníku vyššie; ak skladáte materiál na konkrétnu kotolňu, volajte technika na +421 917 133 664 (pondelok – piatok, 7:30 – 15:30).
Viete zohnať tri navárané nátrubky D66–56 s vnútorným závitom? Navárajú sa na spodok vane, takže musia byť zvárateľné.
Nátrubky máme len mosadzné a poniklované so závitom, navárací (zvárateľný) nátrubok v týchto rozmeroch žiaľ nemáme a nevieme ho ani objednať. Mosadzné závitové spojky nájdete na tejto stránke a celý sortiment v e-shope ATRIA.SK. (z poradne, 2014)
Koľko vážia oblúky, T-kusy a spojky vo všetkých rozmeroch?
Hmotnosti jednotlivých oblúkov, T-kusov a spojok žiaľ neevidujeme, preto ich nevieme uviesť. (z poradne, 2015)
Materiál do kotolne objednáte na ATRIA.SK
Kolená, T-kusy aj redukované a nátrubok s cenou a skladom priamo z e-shopu. Neviete, aký rozmer zvoliť? Technik na linke +421 917 133 664 vám rád skontroluje zoznam tvaroviek (Po–Pi, 7:30–15:30).
support_agentATRIA
Máte otázku? Napíšte nám
Technik vám odpovie spravidla v ten istý pracovný deň. Pomôžeme s výberom, montážou aj cenovou ponukou.
call+421 917 133 664 · mailinfo@atria.sk
hubATRIA
Ďalšie weby a e-shopy ATRIA
Všetky naše značky, odborné weby a e-shopy na jednom mieste.
atria.skE-shop s vykurovacou technikou
vykurujem.skVykurovacia technika pre odborníkov
atria-europe.comVeľkoobchod pre partnerov
avansa.skAvansa® čerpadlá, termostaty, zdroje
zalozny-zdroj.euZáložné zdroje pre kotly
mosadzne-rozdelovace.skH.P.W.® mosadzné rozdeľovače
obehove-cerpadla.skObehové čerpadlá IBO, Wilo, Aquart
systemova-doska.skSystémové dosky pre podlahovku
suche-podlahove-kurenie.skSuché podlahové kúrenie
podlahove-vykurovanie.euVšetko o podlahovom vykurovaní
podlahove-kurenie.netProdukty pre podlahové kúrenie
rozdelovace.skNerezové a mosadzné rozdeľovače
atria-slovensko.skVšetky weby ATRIA
