Všetky štyri systémy z našej ponuky majú kyslíkovú bariéru a do podlahy sa hodia. Líšia sa stenou potrubia, tlakovou triedou, spôsobom spájania a baleniami. Nižšie nájdete údaje z popisov produktov, rozhodovaciu tabuľku „kedy čo“ aj odpovede na otázky „X alebo Y“.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Nie je „najlepšie“ potrubie pre všetkých. Do systémovej dosky sa hodia všetky štyri systémy v ponuke, preto rozhoduje to, ako budete potrubie klásť, spájať a aké množstvo potrebujete. Skrátene:
Podrobnosti, čísla a obmedzenia každého systému sú v tabuľkách nižšie. Širší prehľad rozmerov, spotreby na m² a balení nájdete na stránke potrubia pre podlahové vykurovanie.
Údaje podľa popisov produktov na ATRIA.SK. Kde popis údaj neuvádza, je pomlčka. Prevádzkový tlak a teplota spolu súvisia – pri vyššej teplote prípustný tlak klesá.
| Systém | Zloženie steny | Kyslíková bariéra | Rozmery v ponuke | Tlak / teplota | Balenie a minimálny odber |
|---|---|---|---|---|---|

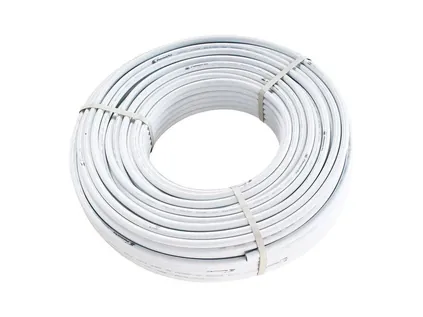

| PEX-AL-PEX PEXALPEX 162, 203, 263, 323 | päťvrstvové: PEX / hliník / PEX | hliníková vrstva 0,20 mm (16 × 2), 0,30 mm (20 × 2, 26 × 3, 32 × 3) | 16 × 2, 20 × 2, 26 × 3, 32 × 3 mm | max. 10 bar; 70 °C nepretržite, 95 °C krátkodobo | návin 200 m (16 × 2), 100 m (20 × 2), 50 m (26 × 3 a 32 × 3); odber od 10 m po 10 m |

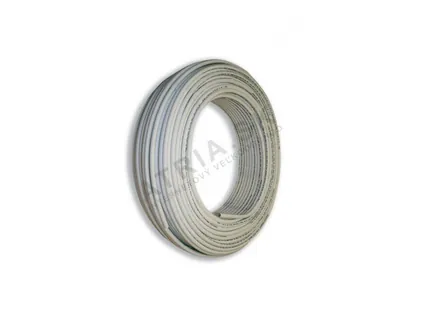

| IVAR Alpex Turatec 73016734, 73018701, 73020434 | PE-AL-PE-RT: polyetylén / hliník / PE-RT, výrobca Fränkische | hliníková vrstva v strede steny | 16 × 2, 18 × 2, 20 × 2 mm | PN 10 pri +70 °C trvalo, PN 10 pri +95 °C krátkodobo | 200 m (16 × 2, 18 × 2), 100 m (20 × 2) |

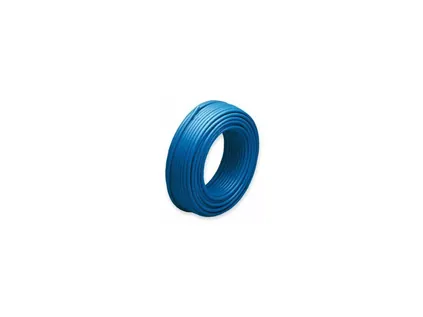

| IVAR PE-Xa 71317535, 71317835, 71317935, 71020700, 71025700 | jednovrstvové PEX (zosieťovaný polyetylén) | vnútorná kyslíková bariéra | 17 × 2, 20 × 2, 25 × 2,3 mm | PN 6 pri +90 °C, PN 10 pri +60 °C | 120 / 240 / 600 m (17 × 2), 200 m (20 × 2, 25 × 2,3); len po celých baleniach |

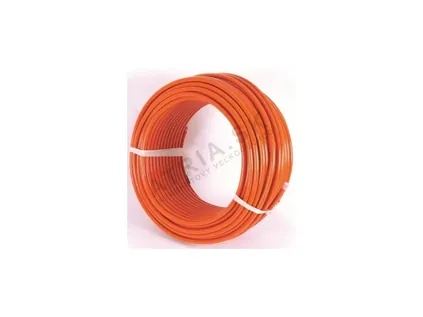

| HEPWORTH – podlahové UHP200/16, UHP500/16, UHP100/20 | polybutylén | bariéra EVOH | 16 mm, 20 mm | PN 3 pri 70 °C | kotúč 200 m alebo 500 m (16 mm); odber 100 m (20 mm) |

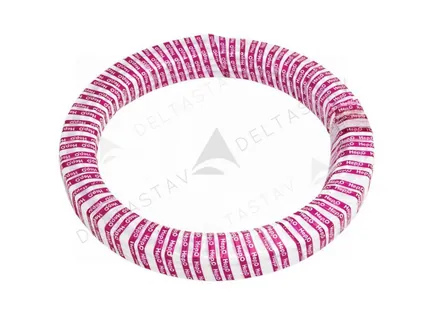

| HEPWORTH HEP2O HXX50/22 | polybutylén | bariéra EVOH | 15 × 1,7; 22 × 2,0; 28 × 2,6 mm | PN 6 pri 90 °C (kúrenie); PN 10 pri 80 °C (pitná voda) | kotúč 25 m alebo 50 m, tyč 6 m; aj po metroch |
HEP2O je rad určený na kúrenie a rozvod vody, nie špeciálne podlahové potrubie, preto je v tabuľke zvlášť. Pri Turatec popis produktu hovorí o hliníkovej vrstve v strede steny a jej vplyve na tvar a rozťažnosť; podrobnosti o bariére nájdete v technickom liste výrobcu (odkazy v časti Zdroje a normy).
Toto je časť, v ktorej sa systémy líšia najviac. Údaje o ohybovom polomere uvádza popis iba pri PEX-AL-PEX; pri ostatných ho nájdete v technickom liste alebo návode výrobcu.
| Systém | Tvar po ohnutí | Ohybový polomer | Spájanie | Odporúčané spojky | Rozoberateľnosť |
|---|---|---|---|---|---|
| PEX-AL-PEX | drží tvar, nepruží späť | bez nástroja min. 5 × vonkajší priemer; s ohýbacou pružinou 2 × (16 mm) a 3 × (20, 26, 32 mm) | mosadzné skrutkované alebo lisovacie spojky | skrutkové spoje; k rozdeľovaču šróbenie 16 × 2 EK | – |
| IVAR Alpex Turatec | hliníková vrstva drží tvar a znižuje rozťažnosť | – | zverné šróbenia alebo press fitingy | zverné šróbenie radu TA, RA; press fitingy | – |
| IVAR PE-Xa | bez hliníka; tvar drží systémová doska | – | zverné šróbenia alebo press fitingy | zverné šróbenie radu IVAR.TP, RP; press fitingy radu IVAR.AC | – |
| HEPWORTH | – | – | nástrčné spojky, montáž bez náradia | spojky HEPWORTH; pri 15 mm aj zverné šróbenie; k rozdeľovaču šróbenie 16 × 2 EK | áno – spojku možno rozobrať a použiť znova |
Spojky a šróbenia musia svojím rozmerom presne zodpovedať rozmeru potrubia. Pred nákupom si overte kompatibilitu konkrétneho fitingu, ako uvádzajú popisy produktov. Výber spojok: skrutkované, lisovacie, nástrčné.
PEX-AL-PEX aj Alpex Turatec majú v strede steny hliníkovú vrstvu. Podľa popisu produktu zaisťuje, že potrubie po ohnutí drží tvar a nepruží späť „na rozdiel od čistého PEX“, a obmedzuje dĺžkovú rozťažnosť (pri PEX-AL-PEX koeficient 0,026 mm/m·K). Pri položení slimáka do dosky to znamená, že potrubie zostane tam, kam ho ohnete. Potrubie IVAR PE-Xa hliník nemá – výrobca ho určuje priamo na rozvody podlahového kúrenia, kde ho drží výstupok systémovej dosky. Pri voľnejšom vedení mimo dosky (prívody, rozvody v stene) je potrubie s hliníkom pohodlnejšie.
Čísla v tabuľke nie sú priamo porovnateľné: PN 10 pri 70 °C (Turatec), PN 6 pri 90 °C a PN 10 pri 60 °C (PE-Xa), PN 3 pri 70 °C (HEPWORTH podlahové). Spoločné je jedno – s rastúcou teplotou prípustný tlak klesá. Pri okruhoch podlahového kúrenia pracuje voda spravidla pri nižšej teplote ako v radiátorovej vetve, no potrubie k zdroju tepla a k radiátorom musí vyhovieť podmienkam celej sústavy. Pre vyšší tlak alebo teplotu je v tomto porovnaní vhodnejšie potrubie s PN 10 pri 70 °C; polybutylénové podlahové potrubie má nižšiu triedu a hodí sa tam, kde projekt vystačí s PN 3.
Turatec používa namiesto bežného PEX materiál PE-RT, teda polyetylén so zvýšenou teplotnou odolnosťou. Popis uvádza krátkodobé zaťaženie do +95 °C pri PN 10. PEX-AL-PEX uvádza krátkodobo 95 °C pri max. 10 bar. Čísla sú teda blízke; rozdiel je teda skôr v značke, použitom materiáli vonkajších vrstiev a odporúčaných spojkách než v tom, ako sa potrubie správa pri kladení.
Pri HEPWORTH je hlavnou výhodou spôsob montáže: potrubie sa do spojky zasunie a čeľuste ho zafixujú, takže na spoj nepotrebujete náradie. Systém je plne rozoberateľný a podľa popisu sú všetky spojky, T-kusy, kolená aj potrubia z polybutylénu, takže ho použijete na radiátorové aj podlahové kúrenie a na rozvod vody. Nevýhodou je nižšia tlaková trieda podlahového potrubia (PN 3 pri 70 °C) a menší výber v ponuke – podlahové potrubie je len v dvoch rozmeroch.
PEX-AL-PEX 16 × 2 si môžete kúpiť od 10 m, kým PE-Xa sa predáva po celých baleniach (120, 240, 600 m) a HEPWORTH 16 mm po kotúčoch 200 alebo 500 m. Pre menší byt alebo jeden okruh v kúpeľni je preto rozdiel výrazný; pri rodinnom dome s desiatkami okruhov sa dlhšie balenie vyplatí, lebo okruhy kladiete z jedného kusa. Presný počet okruhov z jedného kotúča závisí od ich dĺžky – pomôže kalkulačka podlahového kúrenia.
Popis produktu uvádza polomer ako násobok vonkajšieho priemeru. Nižšie sú hodnoty prepočítané pre jednotlivé rozmery.
| Rozmer | Bez nástroja (min. 5 × priemer) | S ohýbacou pružinou |
|---|---|---|
| 16 × 2 mm | 80 mm | 32 mm (2 × priemer) |
| 20 × 2 mm | 100 mm | 60 mm (3 × priemer) |
| 26 × 3 mm | 130 mm | 78 mm (3 × priemer) |
| 32 × 3 mm | 160 mm | 96 mm (3 × priemer) |
Prepočet je jednoduchý súčin údaja z popisu produktu. Pri 90° ohybe pri rozdeľovači použite fixačný oblúk pre potrubie 16–18 mm – pozrite príslušenstvo pre podlahovku a rozdeľovače.
Cenu a dostupnosť načítavame priamo z e-shopu. Pri každom potrubí si overte jednotku predaja a minimálny odber.
Tabuľka vychádza z vlastností uvedených v popisoch produktov. Kde zohráva rolu projekt (prietok, dĺžky okruhov, teplota vody), rozhoduje projektant alebo montážna firma.
| Situácia | Čo zvoliť | Prečo | Na čo si dať pozor |
|---|---|---|---|
| Svojpomocná montáž bežnej podlahovky do systémovej dosky | PEX-AL-PEX 16 × 2 alebo Alpex Turatec 16 × 2 | hliník drží tvar, spojky sa skrutkujú bez lisovacieho náradia | rozmer šróbenia musí zodpovedať rozmeru potrubia |
| Jedna miestnosť alebo malý byt, málo metrov | PEX-AL-PEX 16 × 2 | odber od 10 m po 10 m; PE-Xa sa predáva po celých baleniach (120 m a viac) a HEPWORTH v kotúčoch 200 m | zvyšok z kotúča môžete využiť na ďalší malý okruh |
| Veľký dom, desiatky okruhov | IVAR PE-Xa 17 × 2 v balení 240 alebo 600 m, prípadne HEPWORTH 500 m | dlhé balenia znamenajú menej odrezkov a okruhy z jedného kusa | PE-Xa bez hliníka – tvar drží doska; odber po celých baleniach |
| Rozvod pitnej vody a kúrenia jedným typom potrubia | IVAR Alpex Turatec | popis uvádza hygienický atest aj použitie na sanitárne rozvody a kúrenie | overte atest a technický list pre konkrétny rozmer; pozri potrubia pre rozvod vody |
| Nechcem lisovacie náradie a chcem možnosť rozobrať spoje | HEPWORTH | montáž bez náradia, plne rozoberateľný systém | podlahové potrubie má PN 3 pri 70 °C a len dva rozmery |
| Lisovací spoj a profesionálna montáž | Turatec alebo PE-Xa s press fitingmi (IVAR.AC) | výrobca uvádza press fitingy ako odporúčanú možnosť | lisovanie vyžaduje lisovacie kliešte zodpovedajúceho rozmeru |
| Hlavný rozvod od zdroja tepla k rozdeľovaču, väčší prietok | PEX-AL-PEX 26 × 3 alebo 32 × 3; ako väčší rozmer aj PE-Xa 25 × 2,3 | väčší priemer pre vyšší prietok; popis PEX-AL-PEX 26 × 3 a 32 × 3 ich uvádza na hlavné rozvody | rozmer určí projekt; do výstupkov dosiek nepatria |
| Prívody k radiátorom a rozvod k zdroju tepla | PEX-AL-PEX alebo Turatec 16–20 mm | tlak do 10 bar a teplota 70 °C nepretržite, 95 °C krátkodobo | pozrite potrubia pre radiátorové vykurovanie |
Okruhy v systémovej doske patria do potrubia s priemerom 14–18 mm (výstupky dosiek STIROTERMAL DUO a SOLO), prívody a hlavné rozvody potrebujú väčší priemer. Nezabudnite, že 20 × 2 mm do výstupkov nepatrí.
Ak potrubie vediete aj mimo dosky alebo chcete, aby držalo tvar, siahnite po PEX-AL-PEX alebo Turatec. Ak ho ukladáte iba do dosky, vystačí aj PE-Xa alebo polybutylén.
Skrutkované spojky nepotrebujú náradie, lisovacie vyžadujú kliešte, nástrčné spojky HEPWORTH sa len zasunú. Spojky musia zodpovedať potrubiu aj rozdeľovaču – pozrite príslušenstvo a rozdeľovače.
Podľa rozostupu spočítajte dĺžku potrubia a okruhy, pričom jeden okruh 16 × 2 vrátane prívodov odporúčame do približne 80–100 m. Až potom vyberte veľkosť balenia, aby ste nemuseli potrubie nadpájať.
Pozrite tlakovú triedu pri vašej prevádzkovej teplote, technický list a prehlásenie výrobcu. Ak si nie ste istí, pošlite pôdorys na cenovú ponuku a poradíme.
Praktické postupy pri kladení nájdete v návode na montáž podlahového kúrenia, o doskách v časti systémové dosky a o rozdeľovačoch v časti rozdeľovače pre podlahové vykurovanie. Doplňujúce informácie nájdete na systemova-doska.sk a v prehľade suchých podlahových systémov.
Dokumenty k produktom (PDF z e-shopu ATRIA.SK):
Normy uvedené v popisoch produktov:
Údaje v tabuľkách pochádzajú z popisov produktov na ATRIA.SK; pri projektovaní vždy overte aktuálny technický list výrobcu.
