Podlahové kúrenie iba v jednej miestnosti – napojenie, okruhy, materiál

Zvyšok domu môže kúriť ďalej radiátormi. Na izbu, prístavbu alebo kúpeľňu s plochou 15 až 40 m² vystačí jeden až tri okruhy a malý rozdeľovač – rozhodujúce je, z čoho pôjde teplá voda a či ju treba pre podlahu schladiť.

updateAktualizované: verifiedOdborne skontrolovali technici ATRIA Slovensko s.r.o.

grid_view1 až 3 okruhywater_dropZmiešavanie k radiátorombathtubPodlaha + rebrík v kúpeľnicalculateVýpočet metrov rúrky
fact_checkKrátko a jasne

Má zmysel podlahovka len v jednej izbe?

Má. Teplú podlahu nemusíte robiť v celom dome naraz – samostatne funguje aj v jedinej izbe, v prístavbe či v kúpeľni. Na 15 až 40 m² obvykle stačí jeden až tri okruhy a rozdeľovač s dvomi alebo tromi vývodmi. Skôr než začnete nakupovať, ujasnite si: z akého zdroja pôjde do podlahy voda a či bude treba jej teplotu stiahnuť.

Radiátorová sústava býva nastavená na +75 °C / +65 °C. Podlahe pritom stačí okolo 40 °C a nad 55 °C by voda ísť nemala. Ak sa nová podlaha napojí na takýto rozvod, musí mať vlastné zmiešavanie – kompaktnú zostavu s čerpadlom, ktorá do rúrok pustí vodu s nižšou a stálou teplotou. Keď zdroj vyrába nízku teplotu sám od seba, postačí bežný mosadzný rozdeľovač bez čerpadla.

Rozostup rúrok, skladbu podlahy a presné teploty určí výpočet tepelnej straty konkrétnej izby. Tu nájdete, ako vybrať typ zapojenia a spísať materiál; samotné montážne práce opisuje návod na montáž podlahového kúrenia.

rulePodľa vášho domu

Aké zapojenie zvoliť – päť typických východísk

Hlavnú úlohu hrá, či dom už kúri radiátormi a čím je ten rozvod napájaný. Popisy zostáv sú prevzaté z kariet výrobkov na ATRIA.SK.

VýchodiskoČo kúpiťAko to funguje
Kondenzačný kotol alebo tepelné čerpadlorozdeľovač bez čerpadla; pred kúpou zostavy so zmiešavaním volajte +421 917 133 664DUAL a DUAL-MIX výrobca pre tieto zdroje neurčil, pri UNIMIX vhodnosť treba overiť
Izba alebo prístavba v dome s radiátormizostava IVAR DUAL, DUAL-MIX alebo UNIMIX s 2 až 4 okruhmi, k tomu skrinka a izbový termostatzostava s čerpadlom sa zapojí ako nová vetva a podlahe pripraví chladnejšiu vodu
Dom bez radiátorov, zdroj dáva nízku teplotumosadzný rozdeľovač s 2 až 3 vývodmi, guľové ventily s teplomerom, zverné šróbenia a skrinkateplotu reguluje priamo zdroj, čerpadlo v rozdeľovači netreba
Kúpeľňa v dome s radiátormiRTL ventil IC-BOX, rebríkový radiátor a izbový termostatvýrobca IVAR pri malej ploche pripúšťa slučku na spiatočke alebo regulátor teploty; IC-BOX je určený na samostatný okruh
Málo výšky pri prerábkeSTIROTERMAL DUO 11 alebo suchá skladba bez betónunízka doska má spolu 33 mm, suchý systém okolo 55 mm aj s doskou
linear_scaleDelenie plochy

Jeden okruh, alebo dva? Ako rozdeliť plochu izby

Jedna slučka rúrky 16 × 2 by vrátane prívodov nemala mať viac ako zhruba 80 až 100 m. Ak má izba viac okruhov, majú byť dlhé približne rovnako – voda si inak nájde kratšiu cestu a dlhšia slučka ostane vlažná. Kalkulačka nižšie postupuje takto: plochu vydelí rozostupom, ku každému okruhu pripočíta 10 m na prívody a jeden okruh nenechá presiahnuť asi 90 m.

V praxi to vychádza takto: jedna slučka pokryje približne 13 m² pri rozostupe 15 cm, pri rozostupe 20 cm asi 18 m². Väčšiu izbu rozdelíte na dve slučky uložené vedľa seba do špirály, pri zhruba 40 m² vyjdú tri. Vývodov na rozdeľovači má byť rovnako ako okruhov – rezervný vývod sa oplatí len vtedy, ak už teraz viete, že neskôr pribudne ďalšia miestnosť.

Na jednu izbu netreba veľkú skrinku. Rozdeľovač s 2 až 4 okruhmi sa zmestí do nadomietkovej 1200 HPX aj do podomietkovej 1300 HPX. Zostava s čerpadlom je však rozmernejšia – porovnajte ju s rozmermi v tabuľke na stránke skrinky pre rozdeľovače.

calculatePrepočet

Tri veľkosti izby – koľko rúrky, slučiek a dosiek

Počítané rovnako ako kalkulačka nižšie: rúrka 16 × 2, systémová doska 1,12 m² a 5 % na prerez. Zadáva sa len plocha, kde rúrka naozaj leží – teda bez vane, kuchynskej linky a vstavaných skríň.

Plocha s rúrkouSlučky pri 15 cmRúrka pri 15 cmSlučky pri 20 cmRúrka pri 20 cmDosky / dilatačný pásVhodný rozdeľovač
15 m²2≈ 120 m1≈ 85 m15 ks / ≈ 20 mROZDZ.02H – 2 vývody
25 m²2≈ 187 m2≈ 145 m24 ks / ≈ 26 mROZDZ.02H – 2 vývody
40 m²3≈ 297 m3≈ 230 m38 ks / ≈ 33 mROZDZ.03H – 3 vývody

Ide o hrubý prepočet, nie o projekt – rozostup a počet slučiek vyplynú z tepelnej straty izby a z krytiny. Dĺžka dilatačného pásu je odhadnutá z plochy; v reálnej miestnosti si obvod odmerajte.

water_dropPripojenie k domu

Ako dostať do novej podlahy chladnejšiu vodu než do radiátorov

Priame pripojenie na radiátorový rozvod nefunguje

Kotol, ktorý zásobuje radiátory, posiela vodu, aká je na podlahu priveľa. Poter by sa prehrieval, krytina by sa poškodzovala a v izbe by bolo neúnosne teplo. Podlaha preto dostane samostatnú vetvu s nižšou, ustálenou teplotou: zmiešavacia zostava pridáva k horúcej vode zo zdroja vychladnutú vodu vracajúcu sa z podlahy a do slučiek pustí výsledok s nastavenou teplotou.

Zostavy IVAR s vlastným čerpadlom

Na malé plochy sú určené zostavy rozdeľovač s čerpadlom a zmiešavaním. V balení je rozdeľovač s prietokomermi, zberač s uzatváracími ventilmi, čerpadlo DAB.EVOSTA 2 40-70/130 už s elektroinštaláciou, poistný termostat, teplomer, odvzdušňovacie a vypúšťacie ventily. DUAL a DUAL-MIX strážia teplotu termostatickým ventilom s ponorným čidlom na kapiláre, UNIMIX na to používa vstavaný trojcestný ventil. Celok sa napojí ako ďalšia vetva sústavy a podlaha má vlastné čerpadlo, nezávislé od toho v kotle.

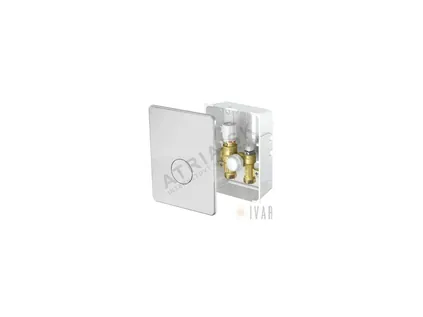

IC-BOX na jedinú slučku

Ak ide len o jednu malú slučku, typicky v kúpeľni, IVAR ponúka kompaktný IVAR.IC-BOX. Jeho obmedzovač teploty spiatočky RTL drží povrch podlahy na stálej teplote tak, že priškrtí prietok; verzia IC-BOX 2 má navyše termostatický ventil na izbovú teplotu. Termostatickú hlavicu treba dokúpiť. Nájdete ho v časti príslušenstvo pre podlahovku a rozdeľovače.

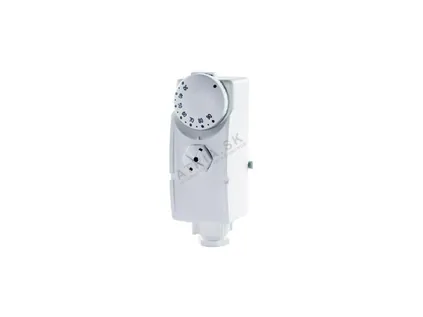

Poistka proti prehriatiu

Pri vlastnej zostave čerpadla poslúži ako bezpečnostný prvok príložný termostat AVANSA TH 2A. Pružinou sa pripne na rúrku alebo rozdeľovač, nastaviť ho možno od 20 do 90 °C a spína 230 V – keď voda prekročí nastavenú hodnotu, čerpadlo vypne. Pripojenie na sieť je práca pre elektrikára.

Kúrite kondenzačným kotlom alebo tepelným čerpadlom? Potom zostavy DUAL a DUAL-MIX nie sú pre vás – výrobca ich na takýto zdroj neurčil. Správnu alternatívu s vami pred objednávkou prejde technik na +421 917 133 664.
compareTri zostavy vedľa seba

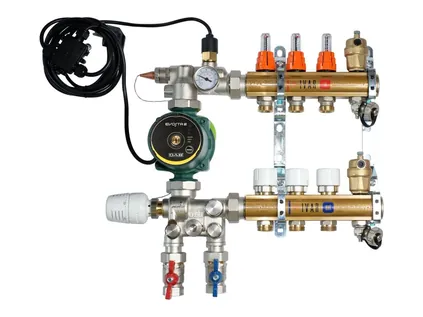

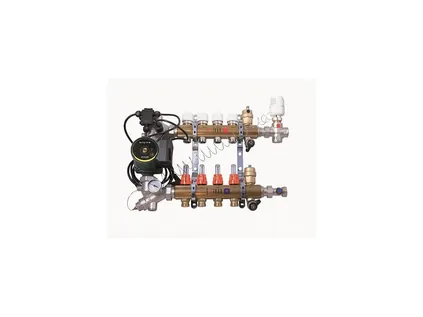

DUAL, DUAL-MIX alebo UNIMIX – ktorá sa hodí na jednu izbu

Všetky tri majú rovnaké čerpadlo DAB.EVOSTA 2 40-70/130 a zvládnu PN 6 pri +90 °C. Líšia sa spôsobom miešania, závitom a tým, či je v názve aj skriňa. Pre jednu izbu prichádzajú do úvahy varianty s 2 až 4 okruhmi.

ZostavaRozsah kódovOkruhovZávit pripojeniaČím miešaPre jednu izbu je vhodná, keď…
UNIMIX557670U – 557674U2 až 63/4" F (vnútorný)vstavaný trojcestný zmiešavací ventilchcete v balení trojcestný ventil, nastaviteľný by-pass aj guľové uzávery; skriňa P-MAX 2 pri 2 okruhoch, P-MAX 3 pri 3 – 6; ku kondenzačnému kotlu či TČ sa v popise nevyjadruje
DUAL-MIX557670VP – 557674VP2 až 61" F (vnútorný)termostatický ventil, ponorné čidlopotrebujete väčší závit 1" a skriňu priamo v názve (P-MAX 2 / P-MAX 3); nie ku kondenzačnému kotlu ani TČ
DUAL557670KS – 557675KS2 až 73/4" F (vnútorný)termostatický ventil, ponorné čidloskrinku si riešite sami (zostava je bez nej) a stačia 2 až 4 slučky; nie ku kondenzačnému kotlu ani TČ

Zostava sama čerpadlo nevypína – to má na starosti nadradená regulácia alebo ovládací termostat IVAR.AC 614 E.

bathtubKúpeľňa

Kúpeľňa: dlažba, ktorá hreje, a rebrík na uteráky

Kúpeľňa je najčastejší dôvod, prečo ľudia chcú podlahovku len v jednej miestnosti. Plocha je malá, teplo pod nohami treba hlavne ráno a večer a zároveň sa tu sušia uteráky. Preto tu najlepšie funguje dvojica podlaha + rebríkový radiátor: podlaha drží základnú teplotu, rebrík malý priestor rýchlo dohreje a vysuší textil.

Na čo myslieť

  • Rúrky len tam, kde stúpite – pod vaňu, sprchový kút a pevne osadený nábytok sa nekladú.
  • Krytina: dlažba vedie teplo výborne. Nech už vyberiete čokoľvek, sledujte tepelný odpor – odporúčame najviac 0,15 m²·K/W.
  • Rebríkový radiátor sa do kúpeľne dáva buď na teplú vodu z kotla, alebo ako čisto elektrický s vykurovacou tyčou. Ponuka zahŕňa šírky 450 až 750 mm a výšky zhruba od 740 do 1 820 mm, a to rovné aj oblé.
  • Vzduch zo systému: podľa IVAR sa malá podlahovka na vyššom podlaží dá odvzdušniť cez rebríkový radiátor v kúpeľni.

V dome s radiátormi stačí na kúpeľňu jednoduchšia slučka so zmiešavaním, ako je opísané vyššie. Rebrík potrebuje teplejšiu vodu než podlaha, preto ho napojte na radiátorovú vetvu, nie do podlahovej slučky. Pri elektrickej tyči postačí zásuvkový termostat.

home_workModelový príklad

Prepočet krok za krokom: prístavba 4,5 × 4 m k domu s radiátormi

Ukážkový prípad, s ktorým sa stretávame často: k domu, ktorý kúri plynovým kotlom do radiátorov, pribudne prístavba – denná miestnosť s rozmermi 4,5 × 4 m, bez vstavaného nábytku. Rúrka teda pokryje celú plochu. Všetky čísla nižšie sú dopočítané rovnakými pravidlami ako kalkulačka na tejto stránke; projekt ich môže upraviť podľa tepelnej straty.

1. Plocha a obvod

4,5 × 4 = 18 m². Obvod netreba odhadovať, dá sa odmerať: 2 × (4,5 + 4) = 17 m dilatačného pásu.

2. Rúrka a slučky

  • Rozostup 15 cm: 18 ÷ 0,15 = 120 m rúrky v podlahe. To je nad hranicou zhruba 90 m na slučku, takže vychádzajú dve slučky po približne 60 m. Spolu s prívodmi (2 × 10 m) treba okolo 140 m rúrky PEX-AL-PEX 16 × 2.
  • Rozostup 20 cm: 18 ÷ 0,20 = 90 m – akurát na hranici jednej slučky. S prívodmi je to asi 100 m. Ak nechcete byť tesne na limite, aj pri tomto rozostupe je rozumné rozdeliť plochu na dve kratšie slučky.

Voda v rúrkach: pri 140 m a objeme 0,113 l/m je v podlahe približne 15,8 litra vody – o toľko sa zväčší objem celej sústavy.

3. Dosky

18 ÷ 1,12 = 16,07 tabule, s 5 % na prerez 16,9, teda 17 dosiek STIROTERMAL. Pri nízkej doske DUO 11 počítajte s jej výškou 33 mm plus betónom s rúrkou najmenej 65 mm a krytinou.

4. Rozdeľovač a zmiešavanie

Keďže dom kúri do radiátorov, prístavba potrebuje vetvu s nižšou teplotou: zostavu s čerpadlom pre 2 okruhy, napríklad UNIMIX 557670U (so skriňou P-MAX 2 v názve) alebo DUAL 557670KS so samostatnou skrinkou. Ak by dom kúril tepelným čerpadlom s nízkou teplotou vody, namiesto zostavy stačí mosadzný ROZDZ.02H s dvomi guľovými ventilmi s teplomerom a štyrmi zvernými šróbeniami RCS16 (dve na slučku) – to presne poskladá zostava do košíka nižšie, s podomietkovou skrinkou 1300HPX alebo nadomietkovou 1210HPX.

5. Regulácia

Jeden izbový termostat v prístavbe, ktorý zopína čerpadlo zostavy. Pri vlastnej zostave čerpadla k tomu príložný termostat AVANSA TH 2A ako poistka proti prehriatiu.

S takýmto rozpisom (rozmery, zdroj tepla, zvolený rozostup) vám vieme pripraviť presný súpis s cenami.
calculatePrepočítajte si sami

Kalkulačka: rúrka, slučky a dosky pre vašu izbu

Zadajte iba plochu, na ktorú príde rúrka, a vyberte rozostup. Dostanete odhad metrov rúrky, počtu slučiek a dosiek. Pod výsledkom sa preklikniete na rozdeľovač s rovnakým počtom vývodov.

Potrubie spolu (vrátane prívodov)–

add_shopping_cart

Ako počítame: potrubie v podlahe = plocha ÷ rozostup, k tomu 10 m prívodov na každý okruh; jeden okruh má najviac približne 90 m. Dosky = plocha ÷ 1,12 m² + 5 % na prerez. Ak obvod nevyplníte, odhadne sa ako 4 × √plocha × 1,3. Výsledok je orientačný a nenahrádza projekt.

shopping_cart_checkoutRozdeľovač pre jednu izbu

Malý rozdeľovač so všetkým potrebným – vyberte počet slučiek

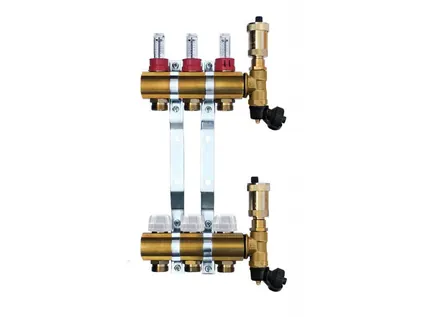

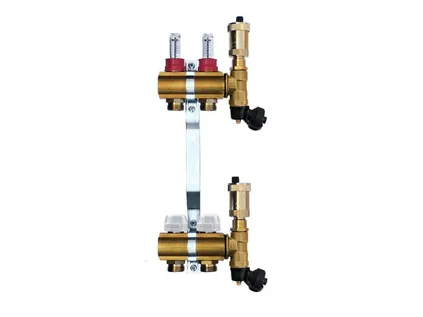

Pre izbu bez zmiešavania (zdroj s nízkou teplotou vody) stačí zvoliť 2 alebo 3 slučky. Balík tvorí mosadzné teleso H.P.W.®, dva uzatváracie guľové ventily s teplomermi (jeden na vstup, druhý na návrat vody) a ku každej slučke dvojica zverných šróbení 16 × 2. Skrinku pridáte jedným výberom; metre rúrky a dosky vám spočíta kalkulačka vyššie.

Skrinku vyberáme podľa dĺžky rozdeľovača s guľovými ventilmi. Zostava sa pridá do košíka e-shopu ATRIA.SK, kde ju ešte môžete upraviť. Ceny sa aktualizujú automaticky.

PoložkaKsSpolu
inventory_2Z ponuky

Rozdeľovače, zmiešavacie zostavy a poistky pre jednu izbu

Výrobky z ATRIA.SK, ktoré sa na malú podlahovku používajú najčastejšie. Cena a sklad sa dopĺňajú automaticky z e-shopu.

checklistPoradie prác

Od merania výšky po prvé zakúrenie v jednej izbe

Detailné pokyny ku každému úkonu obsahuje návod na montáž; tu je skrátený sled pre jedinú miestnosť.

1. Zmerajte, koľko výšky máte

Sčítajte výšku dosky, betón s rúrkou (aspoň 65 mm, ideálne 72 mm) a krytinu. Ak to nevychádza, siahnite po nízkej doske alebo suchej skladbe.

2. Určte, odkiaľ pôjde voda

Napojenie na radiátory znamená zmiešavaciu zostavu alebo regulátor spiatočky. Pri kondenzačnom kotle či tepelnom čerpadle sa poraďte ešte pred nákupom.

3. Rozdeľte plochu na slučky

Slučky nech sú podobne dlhé a neprekročia zhruba 80 – 100 m aj s prívodmi. Rozdeľovač má mať toľko vývodov, koľko je slučiek.

4. Umiestnite skrinku s rozdeľovačom

Čím bližšie k izbe, tým kratšie prívody. Pri zostave s čerpadlom si overte šírku aj hĺbku skrinky.

5. Dosky a obvodový pás

Dosky do seba zacvaknite zámkami a po obvode nalepte pás tak, aby jeho fólia prekryla okraj dosky.

6. Rúrka a pripojenie slučiek

Rúrku vtláčajte medzi výstupky, oblúky pri rozdeľovači zaistite fixačnými oblúkmi a každú slučku pripojte zverným šróbením.

7. Napustenie a tlaková skúška

Každú slučku preplachujte, kým nevyjde všetok vzduch. Výšku skúšobného tlaku a trvanie skúšky stanovuje projekt a návod výrobcu.

8. Betonáž

Do poteru patrí plastifikátor a rúrky ostávajú počas zalievania pod tlakom.

9. Zrenie a pozvoľný nábeh

Kúriť sa začína až po vyzretí poteru – najprv nízkou teplotou vody a tú po malých krokoch zvyšujte.

10. Prietoky a termostat

Prietokomermi vyvážte slučky; zapojenie izbového termostatu a čerpadla prenechajte elektrikárovi.

warningPoučenie z praxe

Chyby, ktoré sa pri podlahovke v jednej izbe opakujú

Oprava pod hotovou dlažbou znamená búranie – lacnejšie je vyhnúť sa týmto situáciám hneď na začiatku.

Čo sa staloPrevenciaČo to spôsobí
Slučky zapojené priamo na vodu pre radiátoryvložiť zmiešavaciu zostavu či regulátor spiatočky a držať vodu najviac na 55 °Cprehriaty poter, poškodená krytina a prekúrená izba
DUAL či DUAL-MIX ku kondenzačnému kotlunajskôr konzultácia, prípadne rozdeľovač bez čerpadlazostava na to nie je stavaná a nemusí pracovať správne
Jedna slučka priveľmi dlhá, alebo slučky veľmi rozdielnenavrhnúť podobne dlhé slučky do zhruba 80 – 100 mslabý prietok, chladné zóny a problém s vyvážením
Zostava s čerpadlom sa nezmestí do skrinkyvnútorné rozmery porovnať so stĺpcom „s čerpadlom“ v tabuľke skriniekdodatočná výmena skrinky alebo búranie
Starý rozvod sa pred pripojením nevyplácholprepláchnuť sústavu podľa návodu výrobcu ešte pred spustenímkal upchá prietokomery, ventil aj čerpadlo
Čerpadlo beží nonstopnadradená regulácia alebo ovládací termostat IVAR.AC 614 Ezbytočná spotreba elektriny a prehrievanie
Krytina s vysokým tepelným odporomvybrať krytinu do 0,15 m²·K/W ešte pred návrhompodlaha nedá potrebný výkon
Zaliatie bez overenia tesnostiskúška tesnosti pred betonážou a rúrky natlakované aj počas nejúnik vody vyjde najavo až pod hotovou podlahou
linkNaše odborné weby

Kde sa dozviete viac

menu_bookDokumentácia

Návody výrobcov a norma

Informácie o zostavách a doplnkoch pochádzajú z dokumentov výrobcov, ktoré sú pripojené k výrobkom na ATRIA.SK:

Podlahové teplovodné vykurovanie a chladenie upravuje STN EN 1264; pri nerezových rozdeľovačoch Regolux výrobca deklaruje výrobu podľa DIN EN 1264-4.

helpOtázky a odpovede

Čo zaujíma ľudí, ktorí chcú teplú podlahu len v jednej izbe

Koľko slučiek a metrov rúrky vyjde na izbu s 20 m²?
Podľa kalkulačky na tejto stránke dve slučky pri oboch rozostupoch: pri 15 cm približne 154 m rúrky s prívodmi, pri 20 cm okolo 120 m. Konečné číslo určí tepelná strata izby.
Kedy mi stačí rozdeľovač s dvomi vývodmi?
Zhruba do 25 m² – napríklad ROZDZ.02H. Pri ploche okolo 40 m² vyjdú tri slučky a teda 3-cestný rozdeľovač. Skrinku vyberajte podľa dĺžky rozdeľovača aj s guľovými ventilmi, nie podľa holého telesa.
Musí mať podlaha v jednej izbe vlastné čerpadlo?
Ak je napojená na radiátorový rozvod, spravidla áno – zmiešavacia zostava ho má v sebe a ženie vodu slučkami nezávisle od kotla. Pri rozdeľovači bez čerpadla obeh zabezpečuje samotný zdroj tepla.
Môžem dať zostavu DUAL ku kondenzačnému kotlu?
Výrobca DUAL ani DUAL-MIX na kombináciu s kondenzačným kotlom či tepelným čerpadlom neurčil. Riešenie pre váš zdroj vám pred kúpou navrhne technik na +421 917 133 664.
Stačí do kúpeľne len rebríkový radiátor?
Vykúri ju, ale dlažba ostane studená. Ideálna je kombinácia – jedna slučka v podlahe pre teplo pod nohami a rebrík na rýchly ohrev a sušenie uterákov.
Ako sa v jednej izbe reguluje teplota?
Izbový termostat zopína čerpadlo alebo servopohon slučky, prietokomery na rozdeľovači vyvažujú slučky a teplotu vody drží termostatický ventil zostavy. Termostat zapája elektrikár.
