Rodinný dom so 120 m² podlahovej plochy potrebuje spravidla 8 až 10 okruhov, jeden 9-cestný rozdeľovač v skrinke a približne 700 až 750 m potrubia 16 × 2. Rýchly odhad kalkulačky pre celých 120 m² pri rozostupe 15 cm vychádza na 890 m potrubia, 9 okruhov a 113 tabúľ systémovej dosky. Keď plochu rozdelíte po miestnostiach a odpočítate miesta pod linkou, vaňou a vstavanými skriňami, potrubia je menej (v našom príklade okolo 700 m), no okruhov zostáva rovnako – každá miestnosť má dostať vlastný okruh.
Pri dome tejto veľkosti sa rozhoduje o piatich veciach. Každá z nich má nižšie vlastnú časť:
Predvolená plocha je 120 m² – celá podlahová plocha domu. Pre presnejší výsledok zadajte len plochu, na ktorej bude naozaj ležať potrubie (bez kuchynskej linky, vane, sprchy a vstavaných skríň) a prepínajte rozostup 10, 15 a 20 cm. Počet okruhov z kalkulačky je podklad pre výber rozdeľovača – zostavu na mieru nájdete hneď pod ňou.
Ako počítame: potrubie v podlahe = plocha ÷ rozostup, k tomu 10 m prívodov na každý okruh; jeden okruh má v podlahe najviac ~90 m. Dosky = plocha ÷ 1,12 m² + 5 % na prerez. Ak obvod nevyplníte, odhadne sa ako 4 × √plocha × 1,3 – pri dome s viacerými miestnosťami zadajte radšej súčet obvodov všetkých miestností. Výsledok je orientačný a nenahrádza projekt.
Vzorová dispozícia: jednopodlažný dom, rozdeľovač v chodbe uprostred domu. Aktívna plocha (tam, kde skutočne leží potrubie) je 96 m² zo 120 m² – zvyšných 24 m² tvorí technická miestnosť, špajza a plochy pod linkou, vaňou, sprchou a vstavanými skriňami. Potrubie v miestnosti = aktívna plocha ÷ rozostup (15 cm ≈ 6,7 m na m²), okruh má v podlahe najviac približne 90 m, k tomu pribúdajú prívody k rozdeľovaču a späť.
| Miestnosť | Aktívna plocha | Rozostup | Potrubie v miestnosti | Okruhy | Prívody na okruh | Dĺžka okruhu |
|---|---|---|---|---|---|---|
| Obývačka s jedálňou | 30 m² | 15 cm | 200 m | 3 | 2 × 4 m = 8 m | ~75 m |
| Kuchyňa (bez linky) | 10 m² | 15 cm | 67 m | 1 | 2 × 6 m = 12 m | ~79 m |
| Spálňa | 15 m² | 20 cm | 75 m | 1 | 2 × 8 m = 16 m | ~91 m |
| Detská izba 1 | 12 m² | 15 cm | 80 m | 1 | 2 × 3 m = 6 m | ~86 m |
| Detská izba 2 | 12 m² | 15 cm | 80 m | 1 | 2 × 5 m = 10 m | ~90 m |
| Kúpeľňa (bez vane a sprchy) | 6 m² | 10 cm | 60 m | 1 | 2 × 4 m = 8 m | ~68 m |
| Chodba a zádverie | 11 m² | 20 cm | 55 m | 1 | 2 × 2 m = 4 m | ~59 m |
| Spolu | 96 m² | – | 617 m | 9 | 80 m | 697 m |
Obývačka má 200 m potrubia, preto ju delíme na tri okruhy po ~67 m – dva okruhy by presiahli odporúčaných ~90 m. Okruhy v jednej miestnosti držte podobne dlhé a nenechávajte jeden okruh obsluhovať dve miestnosti s rôznou požadovanou teplotou. Dĺžky prívodov sú len príklad – merajte po skutočnej trase od rozdeľovača. Podrobnejší postup výpočtu nájdete v návode na montáž podlahového kúrenia.

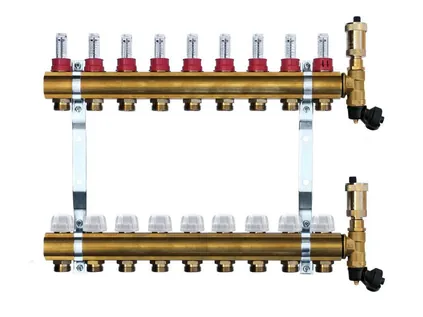

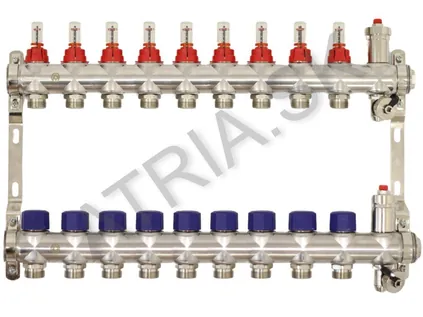

Počet vývodov rozdeľovača sa rovná počtu okruhov. Mosadzné rozdeľovače H.P.W. sa vyrábajú pre 2 až 12 okruhov, preto sa pri väčšom počte okruhov volia dva rozdeľovače. Skrinka sa vyberá podľa počtu okruhov a podľa toho, či sa do nej má zmestiť aj čerpadlo.
| Riešenie | Okruhy | Rozdeľovač | Skrinka | Kedy sa hodí |
|---|---|---|---|---|
| Bungalov – jeden rozdeľovač | 9 | ROZDZ.09H (9-cestný, 1") | 1325 HPX podomietková alebo 1225 HPX nadomietková (9–10 okruhov bez čerpadla) | jedno podlažie, rozdeľovač v strede dispozície, krátke prívody |
| Dve podlažia – rozdeľovač na každom | 5 + 4 | ROZDZ.05H a ROZDZ.04H | 1310 HPX (5–6 okruhov) a 1300 HPX (2–4 okruhy) | prízemie a poschodie s vlastným rozdeľovačom – krátke prívody, obe skrinky sú malé |
| Dve podlažia – jeden rozdeľovač | 9 | ROZDZ.09H | 1325 HPX | len ak sú prívody na poschodie krátke a okruh ostane vrátane prívodov do ~100 m |
| Hustejšie kladenie 10 cm | ~14 | dva rozdeľovače, napr. 2 × ROZDZ.07H | 2 × 1320 HPX (7–8 okruhov bez čerpadla) | starší dom po zateplení alebo vyššia tepelná strata |
Skrinka s čerpadlom pojme menej okruhov – napríklad 1325 HPX 9 až 10 okruhov bez čerpadla, ale len 5 až 7 s čerpadlom. Dĺžka 9-cestného mosadzného rozdeľovača je 495 mm bez guľových ventilov a 585 mm s nimi, vnútorná šírka skrinky 1325 HPX je 715 mm. Porovnanie typov nájdete na stránkach rozdeľovače pre podlahové vykurovanie a skrinky pre rozdeľovače.
Vyberte počet okruhov. Zostava obsahuje mosadzný rozdeľovač H.P.W.®, dva guľové ventily s teplomerom (prívod a spiatočka) a zverné šróbenia 16 × 2 – dva kusy na každý okruh. Skrinku si môžete pridať. Potrubie, dosky a ďalší materiál sa počítajú podľa plochy, na to slúži kalkulačka.
Skrinku vyberáme podľa dĺžky rozdeľovača s guľovými ventilmi. Zostava sa pridá do košíka e-shopu ATRIA.SK, kde ju ešte môžete upraviť. Ceny sa aktualizujú automaticky.
| Položka | Ks | Spolu |
|---|
Dva pohľady na ten istý dom: rýchly odhad kalkulačky pre celých 120 m² a rozpis po miestnostiach z príkladu vyššie (aktívna plocha 96 m²). Pri stavbe sa riaďte druhým stĺpcom – počíta len plochu, na ktorej potrubie naozaj leží.
| Položka | Ako počítame | Odhad kalkulačky (120 m²) | Po miestnostiach (96 m²) |
|---|---|---|---|
| Potrubie PEX-AL-PEX 16 × 2 | plocha ÷ rozostup + prívody (kalkulačka 10 m na okruh) | 890 m | 617 m + 80 m prívodov = 697 m; s rezervou ~5 % približne 740 m |
| Okruhy a vývody rozdeľovača | potrubie v miestnosti ÷ 90 m, nahor | 9 | 9 (7 miestností) |
| Systémové dosky STIROTERMAL | plocha ÷ 1,12 m² + 5 % na prerez | 113 tabúľ | 90 tabúľ – pri DUO 20 presne 9 balení po 10 tabúľ |
| Obvodový dilatačný pás DP 50 | súčet obvodov všetkých miestností; odber po 50 m | ~57 m (odhad pre jeden priestor) | ~105 m, teda 150 m (3 × 50 m) |

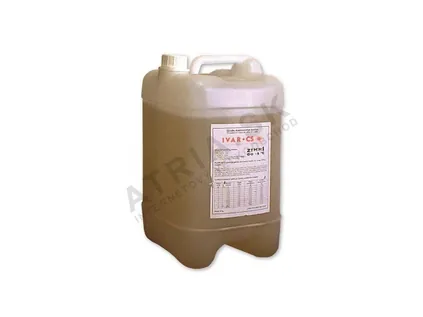

| Plastifikátor PL 10 | 7 kg na ~1 m³ betónu; vrstva s rúrkou min. 65 mm | ~7,8 m³ → 55 kg → 6 balení | 6,2 m³ → 44 kg → 5 balení po 10 kg |

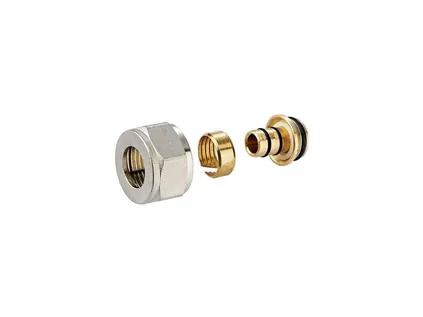

| Zverné šróbenie RCS16 | 2 ks na okruh (prívod a spiatočka) | 18 ks | 18 ks |

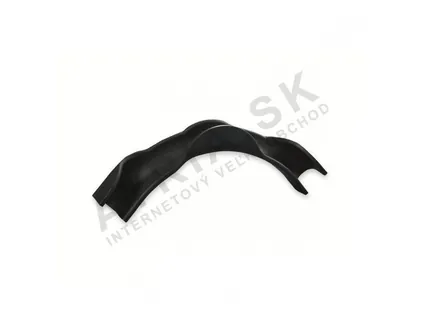

| Fixačný oblúk 90° | 2 ks na okruh; balenie 10 ks | 18 ks, 2 balenia | 18 ks, 2 balenia |
| Rozdeľovač a skrinka | vývody = okruhy | 9-cestný | ROZDZ.09H + skrinka 1325 HPX |
| Guľové ventily s teplomerom | 1 pár – červený prívod, modrý spiatočka | 1 pár | 1 pár (ROZDZ.ZAW.CZ a ROZDZ.ZAW.N) |
Súpis nezahŕňa zdroj tepla, čerpadlo, reguláciu ani prípojné potrubie od zdroja k rozdeľovaču. Potrubie sa predáva v 200 m návinoch s minimálnym odberom 10 m, ďalej po 10 m, takže 740 m viete objednať presne. Každý okruh musí byť z jedného kusa – pri rezaní z návinov plánujte okruhy tak, aby ste neprišli o zvyšky. Dosky, potrubie a príslušenstvo nájdete v sekcii systémové dosky a potrubia.
Podlahovke stačí voda okolo 40 °C a podlahové vykurovanie má mať vodu s teplotou najviac 55 °C. Preto sa pri návrhu pýtate najprv: akú teplotu vody dodáva zdroj tepla a čo ešte na ten istý zdroj visí? Podľa odpovede vychádza jedno z týchto zapojení:
Pozor na jednu vec: výrobca pri zostavách DUAL a DUAL-MIX výslovne uvádza, že nie sú určené na kombináciu s kondenzačným kotlom ani tepelným čerpadlom. Ak sa v dome počíta s kondenzačným kotlom, overte vhodnosť zostavy v technickom liste alebo zvoľte samostatnú čerpadlovú skupinu.
Prietok, na ktorý čerpadlo dimenzujete. Vypočítate ho zo vzťahu Q [l/h] = výkon [W] ÷ (1,163 × Δt [K]); pri podlahovke je Δt zvyčajne 5 K. Pre dom s tepelnou stratou 6 kW vychádza 6 000 ÷ (1,163 × 5) ≈ 1 030 l/h, teda približne 17 l/min. Na jeden z deviatich okruhov pripadá v priemere ~115 l/h (1,9 l/min), čo sa zmestí do rozsahu prietokomerov 0–5 l/min. Presnú hodnotu určí vždy výpočet tepelných strát.
| Situácia | Čo použiť | Na čo si dať pozor |
|---|---|---|
| Len podlahovka, kondenzačný kotol | rozdeľovač ROZDZ.09H priamo, ekvitermika kotla, príložný termostat AVANSA TH 2A (312034) | hydraulický odpor 9 okruhov a čerpadlo kotla overte v projekčných podkladoch kotla |
| Podlahovka + radiátory, 2–6 okruhov | IVAR UNIMIX 5- alebo 6-cestný (557673U, 557674U) | integrovaný trojcestný zmiešavací ventil; vypínanie čerpadla treba riešiť nadradenou reguláciou alebo termostatom |
| Podlahovka + radiátory, 2–7 okruhov | IVAR DUAL (557675KS pre 7 okruhov) alebo DUAL-MIX | nie je určené pre kondenzačný kotol ani tepelné čerpadlo; odporúčaný teplotný spád radiátorovej časti +75/+65 °C |

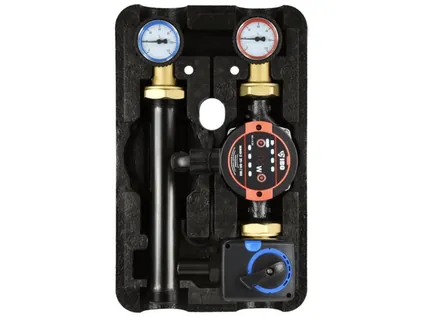

| 9 okruhov so zmiešavaním | samostatná čerpadlová skupina PR_124010 pred rozdeľovačom ROZDZ.09H | čerpadlo MAGI 2 25-60/180, trojcestný termostatický ventil, Kvs 10 m³/h, max. 5 bar; pohon STER-D treba pripojiť k externému regulátoru |
Pred sprevádzkovaním systém prepláchnite, najmä pri kombinácii podlahy a radiátorov. Zapojenie do funkčného okruhu a vyregulovanie odporúčame nechať skontrolovať kúrenárskym technikom. Ďalšie rozdeľovače s čerpadlom: rozdeľovače pre podlahovku s čerpadlom.
Pri dome tejto veľkosti sa dá regulovať jedným termostatom v referenčnej miestnosti a ostatné miestnosti nastaviť prietokomermi na rozdeľovači. Pohodlnejšie je mať termostat v každej miestnosti – v spálni chladnejšie, v kúpeľni teplejšie – a na ventily okruhov osadiť servopohony.

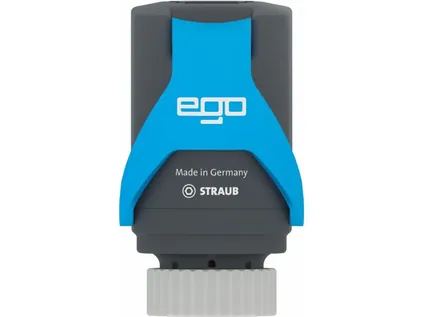

V našom príklade so 7 miestnosťami a 9 okruhmi to znamená 7 termostatov a 9 servopohonov (tri okruhy obývačky ovláda jeden termostat, preto má obývačka tri servopohony). Keď sú všetky zóny zatvorené, má sa vypnúť aj čerpadlo a kotol – to zabezpečí prepojovacia jednotka alebo zónový modul.
Kondenzačný kotol a podlahové kúrenie sa dopĺňajú: podlahovka vracia chladnú vodu, spaliny sa na výmenníku ochladia pod rosný bod (pri zemnom plyne približne 55 °C) a kotol z vodnej pary získa teplo navyše. Pri dobre navrhnutej podlahovke preto kondenzuje takmer stále.
Výkon kotla neurčuje plocha domu, ale tepelná strata. Novostavba so 120 m² má orientačne okolo 6 kW; kotol „pre istotu“ s oveľa väčším výkonom v prechodnom období často cykluje a zbytočne sa opotrebúva. Pozerajte preto aj na minimálny výkon – čím nižší, tým lepšie sa kotol prispôsobí podlahovke. Ak kotol ohrieva aj teplú vodu, výkon treba posúdiť aj podľa zásobníka a počtu odberných miest.
Údaje podľa popisov produktov na ATRIA.SK. Rozsah výkonu ukazuje, ako nízko dokáže kotol stiahnuť výkon pri vykurovaní.
| Kotol | Kód | Výkon pri vykurovaní | Poznámka |
|---|---|---|---|
| Protherm Gepard Condens 12 MKO | 0010016111 | 4,0–12,0 kW | riadenie podľa vonkajšej teploty; pre byt alebo dom s jednou kúpeľňou |
| Bosch Condens GC2300iW 15 P | 7736901552 | 2,3–16,1 kW | modulácia 10–100 %, integrovaný trojcestný ventil |
| Buderus Logamax plus GB122-15i + Logafix | 8730800119 | 15 kW | energetický štítok A+ s ekvitermickou reguláciou, magnetický odkalovač v sade |
| Protherm Panther Condens 25 KKO | 0010025088 | 3,0–24,7 kW | spaľovanie FlameFit, externý zásobník |
| Vaillant VU 25CS/1-5 ecoTEC plus IoniDetect | 0010043963 | 2,8–25,0 kW | modulácia 1:10, využitie plynu 109,5 % |
Kotol bez zásobníka s prietokovým ohrevom nájdete na stránke kondenzačné kotly s prietokovým ohrevom, kotly pre externý zásobník a ďalšie typy na stránke kondenzačné kotly pre pripojenie zásobníka. Pri výpadku prúdu kotol nekúri – možnosť zálohy opisuje stránka záložné zdroje.
Poradie, ktoré sa osvedčilo pri objednávke materiálu aj pri komunikácii s montážnou firmou.
Tepelnú stratu domu a jednotlivých miestností zistíte z projektu alebo energetického certifikátu. Od nej sa odvíja rozostup, teplota vody aj výkon kotla.
Od podlahovej plochy odpočítajte miesta pod linkou, vaňou, sprchou a vstavanými skriňami. V našom príklade zo 120 m² zostane 96 m².
Bežne 15 cm, v kúpeľni 10 cm, v spálni alebo chodbe aj 20 cm. Potrubie v miestnosti = aktívna plocha ÷ rozostup.
Potrubie v miestnosti vydeľte ~90 m a zaokrúhlite nahor. Každá miestnosť má aspoň jeden vlastný okruh, okruhy v jednej miestnosti držte podobne dlhé.
Čo najbližšie k stredu vykurovanej plochy podlažia, aby boli prívody krátke. Pri dvoch podlažiach zvážte rozdeľovač na každom z nich.
Počet vývodov = počet okruhov. Skrinku zvoľte podľa počtu okruhov a podľa toho, či v nej bude čerpadlo – pozrite tabuľku vyššie.
Len podlahovka s kondenzačným kotlom zvyčajne vystačí s ekvitermikou a poistným termostatom. Pri radiátoroch na vyššej teplote vody použite zmiešavaciu zostavu alebo čerpadlovú skupinu.

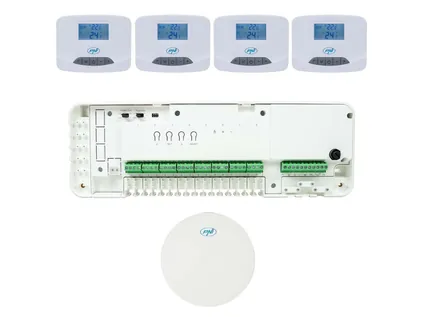

Termostat v každej miestnosti, servopohon na každý okruh, v prípade potreby zónový modul, ktorý vypne čerpadlo a kotol, keď sú všetky okruhy zatvorené.
Potrubie, dosky, dilatačný pás, plastifikátor, šróbenia a fixačné oblúky podľa súpisu vyššie. Pri rekonštrukcii dosky 33, 42 alebo 52 mm (DUO 11, 20, 30) a vrstva s rúrkou min. 65 mm.
Pôdorys s rozmermi miestností a údajom o zdroji tepla nám pošlite cez cenovú ponuku – okruhy rozdelíme po miestnostiach a pripravíme súpis materiálu.
| Chyba | Dôsledok | Ako sa jej vyhnúť |
|---|---|---|
| Počítanie s celou podlahovou plochou | zbytočne veľa potrubia a dosiek, nesprávne okruhy | počítajte aktívnu plochu bez linky, vane, sprchy a skríň |
| Jeden okruh na celú obývačku | okruh presiahne ~90 m, slabý prietok, studené miesta | veľkú miestnosť rozdeľte na 2–3 okruhy podobnej dĺžky |
| Jeden rozostup pre celý dom | kúpeľňa a rohová izba sa nedohrejú, spálňa sa prekúri | rozostup volíte pre každú miestnosť zvlášť |
| Prívody vzdušnou čiarou | okruh vrátane prívodov presiahne ~100 m | merajte po skutočnej trase od rozdeľovača |
| Rozdeľovač s menej vývodmi než okruhmi | okruh nemá kam pripojiť, dodatočné spájanie okruhov | vývody = okruhy; pri viac ako 12 okruhoch dva rozdeľovače |
| Zostava DUAL ku kondenzačnému kotlu | zostava nie je určená pre tento zdroj tepla | overte technický list alebo zvoľte samostatnú čerpadlovú skupinu |
| Predimenzovaný kotol | častý štart a vypínanie, opotrebenie | výkon podľa tepelných strát, sledujte minimálny výkon |
| Bez regulácie po miestnostiach | prekurovaná spálňa, nevyregulované okruhy | termostaty a servopohony, prietokomery nastavte podľa dĺžky okruhov |
