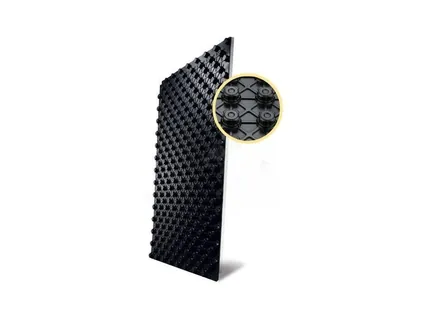

Doska DUO 11 (UHP51)
5,0 · 2 hodnotení
- Výška33 mm
- Pevnosť v ohybe150 kPa
- Tabuľa1,12 m²
- PotrubieØ 14–18 mm
11,80 €s DPH
SkladomPODLAHOVE-VYKUROVANIE.sk › Polystyrén pod podlahové kúrenie: aký vybrať a ako ho položiť
Podlahové vykurovanie · izolácia a systémové doskyPolystyrén pod podlahové kúrenie: aký vybrať a ako ho položiť
Pod teplovodné podlahové kúrenie sa v mokrom systéme dáva systémová polystyrénová doska s výstupkami, do ktorej sa potrubie len zatlačí. Hladký polystyrén sa hodí len ako podkladová izolácia pod ňu. Nižšie nájdete hrúbky, pevnosti, počet tabúľ na m² aj postup kladenia.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
layersDoska 33–52 mmstraightenPotrubie Ø 14–18 mmsquare_footTabuľa 1,12 m²lockZámky na hranách
lightbulbStručná odpoveď
Aký polystyrén pod podlahové kúrenie
Pri teplovodnom podlahovom kúrení v betónovom potere nekupujete obyčajný polystyrén z predajne stavebnín, ale systémovú izolačnú dosku z expandovaného polystyrénu (EPS) s tvarovanými výstupkami, tvrdou fóliou na povrchu a zámkami na hranách. Plní naraz tri úlohy: izoluje podlahu od podkladu, odráža teplo smerom hore do poteru a drží potrubie v presnom rozostupe, takže ho netreba viazať ani kotviť.
- Hrúbka dosky: v ponuke sú dosky s celkovou výškou 33, 42 a 52 mm. Pri rekonštrukcii rozhoduje stavebná výška, pri novostavbe projekt tepelnej izolácie.
- Pevnosť: pre bežné obytné priestory stačia dosky pre nižšie zaťaženie, dosky STIROTERMAL DUO sú podľa výrobcu určené aj pre veľmi vysoké zaťaženie.
- Potrubie: do výstupkových dosiek patrí potrubie s priemerom 14 až 18 mm, napríklad PEX-AL-PEX 16 × 2.
- Hladký polystyrén: hodí sa ako podkladová izolácia pod systémovú dosku, nie ako náhrada za ňu.
Všetky uvedené údaje pochádzajú z popisov výrobkov na ATRIA.SK. Celkovú hrúbku tepelnej izolácie pre vašu stavbu určuje projekt – doska ju dopĺňa, nie vždy nahrádza.
comparePorovnanie
Systémová doska alebo bežný polystyrén
Obe riešenia sa dajú použiť, no každé je určené na niečo iné. Hladký polystyrén je len izolácia, systémová doska je izolácia aj nosič potrubia.
| Vlastnosť | Systémová doska s výstupkami | Hladká polystyrénová doska |
|---|---|---|
| Úloha | izolácia, odraz tepla a držiak potrubia v jednom výrobku | len tepelná izolácia alebo vyrovnanie výšky |
| Uchytenie potrubia | potrubie sa zatlačí medzi osemhranné výstupky s prevismi | potrubie treba kotviť osobitne – príchytkami, sponami alebo na kari rohoži H-clipmi |
| Rozostup potrubia | daný roztečou výstupkov (pri DUO 11 a SOLO 50 mm, teda 10, 15 aj 20 cm bez merania) | treba vyznačiť a meniť ručne |
| Povrch | tvrdá PS fólia 0,6 mm (DUO) alebo 1 mm (SOLO), odrazová vrstva | bez fólie, ak ju nedoplníte osobitne |
| Spoje dosiek | zámok na každej hrane, betón nezatečie pod polystyrén | spoje na sraz, treba ich zabezpečiť fóliou alebo páskou |
| Obalenie potrubia zálievkou | 5 mm výstupky pod potrubím, poter ho obalí aj zospodu | záleží od spôsobu uchytenia |
| Kedy sa hodí | novostavba aj rekonštrukcia, svojpomocná montáž, veľké plochy | podklad pod systémovú dosku pri potrebe dostať sa s podlahou vyššie |
Doska SOLO má fóliu a výstupky, ale nemá izolačnú vrstvu – tepelnú izoláciu pod ňou musí tvoriť iný materiál. Podrobnejšie sú dosky porovnané na stránke systémové dosky na podlahové kúrenie.
layersHrúbka a rozmery
Aká hrúbka polystyrénu a ktorá doska
Prehľad dosiek, ktoré nájdete na ATRIA.SK. Hodnoty pevnosti v ohybe a balenia sú podľa popisov výrobkov; cena sa uvádza za 1 m².
| Doska | Celková výška | Pevnosť v ohybe | Tabuľa | Balenie | Potrubie |
|---|---|---|---|---|---|
| STIROTERMAL DUO 11 (UHP51) | 33 mm | 150 kPa | 1,12 m² | 13 tabúľ = 14,56 m² | Ø 14–18 mm, rozteč 50 mm |
| STIROTERMAL DUO 20 | 42 mm | 150 kPa | 1,12 m² | 10 tabúľ = 11,2 m² | Ø 14–18 mm |
| STIROTERMAL DUO 30 (UHP52) | 52 mm | 120 kPa | 1,12 m² | 7 tabúľ = 7,84 m² | Ø 14–18 mm |
| STIROTERMAL SOLO (UHP50) | 23 mm | tvrdený PS plast | 1,12 m² (1 400 × 800 mm) | 20 tabúľ = 22,4 m² | Ø 14–18 mm, rozteč 50 mm |
| Doska s textíliou UHP302FP | 30 mm | tvrdosť 100 kPa | balenie 10 m² | len celé balenie | spony do tackera max. 50 mm |
| STIROTERMAL DRY (UHPD) | 30 mm | 200 kPa | 0,72 m² (1 200 × 600 mm) | 16 tabúľ = 11,52 m² | Ø 16 mm, rozteč 150 / 300 mm |
Výška dosky je len časť skladby. Pripočítajte betónovú vrstvu s rúrkou (min. 65 mm, optimálne 72 mm, pri anhydritovom potere min. 55 mm) a nášľapnú vrstvu.
heightHrúbka
Ako zvoliť hrúbku polystyrénu v skladbe podlahy
Otázka „akú hrúbku polystyrénu“ sa v skutočnosti skladá z dvoch samostatných vrstiev. Prvá je systémová doska – jej výšku (33, 42 alebo 52 mm) si vyberáte podľa dostupnej stavebnej výšky. Druhá je prípadná podkladová tepelná izolácia pod doskou, ktorej hrúbku určuje projekt podľa toho, či pod podlahou je vykurovaný priestor, nevykurovaná miestnosť alebo zemina.
Rekonštrukcia s malou výškou
Po vybúraní starej podlahy často zostane len pár centimetrov. Najnižšou doskou s izolačnou vrstvou je STIROTERMAL DUO 11 s výškou 33 mm. Ak izoláciu tvorí iná vrstva, prichádza do úvahy aj platňa SOLO s výškou 23 mm. Keď ani to nestačí, treba siahnuť po suchom systéme bez betónu.
Novostavba
Pri novostavbe je výšky zvyčajne dosť, preto sa najčastejšie volí DUO 20 (42 mm) alebo DUO 30 (52 mm). Hrubšia doska pridáva izolačnú vrstvu, no celkovú izoláciu podlahy na prízemí nenahrádza – tú určuje tepelnotechnický výpočet domu.
Doska priamo na betón
Systémové dosky sa môžu položiť priamo na betónovú základovú dosku. Samostatný podkladový polystyrén sa pridáva vtedy, keď potrebujete s podlahou vystúpiť vyššie alebo doplniť izoláciu. Postup nájdete v návode na montáž podlahového kúrenia.
compressPevnosť
Pevnosť v tlaku, EPS 100 a EPS 150: čo to znamená
Polystyrén sa označuje skratkou EPS a číslom, ktoré podľa normy EN 13163 vyjadruje približnú pevnosť v tlaku pri 10 % stlačení v kPa. EPS 100 teda znamená zhruba 100 kPa, EPS 150 zhruba 150 kPa. Čím vyššie číslo, tým pevnejší (a spravidla hustejší) polystyrén. Pod podlahu, po ktorej sa chodí a na ktorej stojí poter, sa používa tvrdší typ ako do fasády.
Pozor na rozdiel medzi údajmi, ktoré v ponuke uvidíte:
- Pevnosť v tlaku – odolnosť proti stlačeniu zaťažením zhora. Pri doske DRY je uvedená 150 kPa (10 % kompresia).
- Pevnosť v ohybe – uvádzaná pri systémových doskách DUO (150, 150 a 120 kPa), pri DRY 200 kPa. Je to iná veličina a nedá sa s pevnosťou v tlaku zamieňať.
- Tvrdosť – údaj 100 kPa pri doske s textíliou UHP302FP.
Pre rodinný dom nie je potrebné honiť najvyššie číslo. Dosky STIROTERMAL DUO majú podľa výrobcu zvládnuť veľmi vysoké zaťaženie vrátane priemyslu, autoservisu a výrobnej haly. Pri prejazde vozidiel, ťažkých strojov či regálov určuje hrúbku a vystuženie poteru statik, nie samotná doska.
scienceTechnické údaje
EPS doska STIROTERMAL DRY: konkrétne hodnoty
Pri suchom systéme výrobca uvádza úplné technické údaje polystyrénu. Poslúžia aj ako vodidlo, čo si pýtať pri iných EPS doskách.
| Parameter | Hodnota |
|---|---|
| Izolačný materiál | EPS (expandovaný polystyrén) |
| Rozmer dosky | 1 200 × 600 × 30 mm, čistá plocha 0,72 m² |
| Súčiniteľ tepelnej vodivosti | 0,038 W/(m·K) |
| Tepelný odpor dosky | 0,71 m²K/W |
| Pevnosť v tlaku (10 % kompresia) | 150 kPa |
| Pevnosť v ohybe | 200 kPa |
| Maximálne zaťaženie | 2 400 kg/m² |
| Teplotná rozmerová stálosť | 80 °C |
| Požiarna klasifikácia EN 13501-1 | E |
| Potrubie a rozteč | Ø 16 mm, rozteč 150 a 300 mm, s roznášacími plechmi UHPS |
Doska DRY je určená pre suché podlahové kúrenie bez betónu a kombinuje sa s hliníkovými plechmi UHPS. Viac na suche-podlahove-kurenie.sk.
calculateKoľko polystyrénu
Koľko tabúľ polystyrénu potrebujete
Počet tabúľ je vykurovaná plocha delená čistou plochou jednej tabule. Pri doskách DUO a SOLO je to 1,12 m², pri doske DRY 0,72 m². Výsledok zaokrúhlite nahor.
| Vykurovaná plocha | DUO 11 / DUO 20 / DUO 30 / SOLO | DRY (UHPD) |
|---|---|---|
| 10 m² | 9 tabúľ | 14 tabúľ |
| 20 m² | 18 tabúľ | 28 tabúľ |
| 50 m² | 45 tabúľ | 70 tabúľ |
| 100 m² | 90 tabúľ | 139 tabúľ |
Počty nezahŕňajú odrezky pri nepravidelných miestnostiach – rátajte orientačne približne 5 % plochy navyše. Pri 100 m² je to 90 tabúľ, teda asi 7 balíkov DUO 11 (13 tabúľ v balíku). Presnejší výpočet dosiek, potrubia aj dilatačného pásu urobí kalkulačka podlahového kúrenia.
constructionKladenie
Ako položiť polystyrén pod podlahové kúrenie
1. Pripravte podklad
Podklad musí byť čistý, pevný a rovný. Doska kopíruje podklad, nerovnosti sa prenesú aj do vrstvy poteru nad potrubím. Vedenia po podklade zakryte vyrovnávacou vrstvou.
2. Rozložte dosky od rohu
Dosky kladte tesne vedľa seba tak, aby do seba zapadli zámky na hranách. Zámok zaručí prekrytie každej strany a betón nepreniká pod polystyrén.
3. Dorežte okraje
Poslednú dosku v rade dorežte na mieru a zvyšok použite na začiatku ďalšieho radu, aby ste minimalizovali odpad.
4. Nalepte dilatačný pás
Po obvode stien nalepte samolepiaci dilatačný pás DP 50 (8 × 150 mm) tak, aby jeho zásterka ležala na doske a betón nezatiekol pod polystyrén.
5. Zatlačte potrubie
Potrubie zatláčajte medzi výstupky v zvolenom rozostupe, najčastejšie do slimáka. Previsy výstupkov ho udržia, nevyskočí.
6. Pripojte okruhy a urobte tlakovú skúšku
Okruhy pripojte k rozdeľovaču, sústavu napustite a odvzdušnite a pred zaliatím urobte tlakovú skúšku. Potrubie nechajte pod tlakom aj počas betonáže.
7. Zalejte poterom
Do betónu pridajte plastifikátor (7 kg na približne 1 m³). Vrstva s rúrkou má mať min. 65 mm, optimálne 72 mm, pri anhydritovom potere min. 55 mm.
routePotrubie a rozostup
S akým potrubím a v akom rozostupe
Výstupkové dosky STIROTERMAL DUO a SOLO sú určené pre potrubie s priemerom 14 až 18 mm. Hrubšie potrubie výstupky neudržia. Doska DRY je len pre potrubie 16 mm. V praxi sa najčastejšie používa päťvrstvové PEX-AL-PEX 16 × 2 s hliníkovou vrstvou ako kyslíkovou bariérou.
Rozostup potrubia určuje výpočet tepelných strát miestnosti. Orientačne platí: 10 cm (≈ 10 m potrubia na m²) pri kúpeľniach a okrajových zónach, 15 cm (≈ 6,7 m/m²) pri bežných obytných miestnostiach a 20 cm (5 m/m²) pri dobre zateplených miestnostiach. Pri doskách s roztečou výstupkov 50 mm položíte všetky tri rozostupy bez merania. K spotrebe potrubia vždy pripočítajte prívody k rozdeľovaču; okruh by nemal presiahnuť približne 80–100 m vrátane prívodov.
Okruhy sa spájajú v rozdeľovači, ktorý patrí do skrinky. Drobný materiál – fixačné oblúky, šróbenia, ochranné hadice a príchytky – nájdete v príslušenstve pre podlahovku.
warningČasté chyby
Najčastejšie chyby pri výbere a kladení polystyrénu
| Chyba | Dôsledok | Ako sa jej vyhnúť |
|---|---|---|
| Hladký polystyrén bez fólie a bez zámkov | zálievka preniká do izolácie, vznikajú tepelné mosty | systémová doska so zámkami a tvrdou fóliou |
| Nerovný podklad | nerovnosti sa prenesú do poteru, podlaha nekúri rovnomerne | podklad vyrovnať pred kladením |
| Medzery v zámkoch | betón zatečie pod polystyrén | dosky zatlačiť tesne, každý zámok musí zapadnúť |
| Doska SOLO ako jediná izolácia | podlaha nie je izolovaná od podkladu | pod SOLO dať samostatnú tepelnú izoláciu |
| Nesprávny priemer potrubia | potrubie z výstupkov vyskakuje | Ø 14–18 mm pri DUO a SOLO, 16 mm pri DRY |
| Chýbajúci dilatačný pás | praskliny poteru pri rozťažnosti | pás po celom obvode, zásterka na doske |
| Doska DRY bez plechov UHPS | teplo sa nerozvádza po ploche | plechy približne na 70 % dĺžky potrubia |
| Objednávka bez rezervy | na poslednej miestnosti dosky chýbajú | pripočítať približne 5 % na odrezky |
inventory_2Ponuka ATRIA.SK
Polystyrénové dosky a materiál na položenie
Aktuálna cena a dostupnosť sa dopĺňajú z e-shopu. Cena dosiek je uvedená za 1 m².
Doska DUO 20
- Výška42 mm
- Pevnosť v ohybe150 kPa
- Balenie10 tabúľ = 11,2 m²
- PotrubieØ 14–18 mm
12,26 €s DPH
Skladom
Doska DUO 30 (UHP52)
- Výška52 mm
- Pevnosť v ohybe120 kPa
- Balenie7 tabúľ = 7,84 m²
- PotrubieØ 14–18 mm
13,26 €s DPH
Skladom
Platňa SOLO (UHP50)
- Výška23 mm
- FóliaPS 1 mm
- Tabuľa1 400 × 800 mm
- Izoláciabez izolačnej vrstvy
10,71 €s DPH
Skladom
suchý systémadd_shopping_cartDo košíkaDetail →

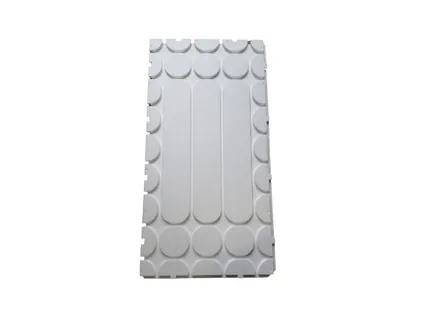

EPS doska DRY (UHPD)
5,0 · 5 hodnotení
- Výška30 mm
- MateriálEPS
- Pevnosť v tlaku150 kPa
- PotrubieØ 16 mm
10,90 €s DPH
Skladom

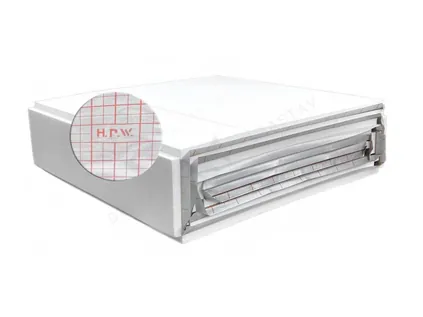

Doska s textíliou
5,0 · 2 hodnotení
- Hrúbka30 mm
- Raster10 × 10 cm
- Tvrdosť100 kPa
- Balenie10 m²
66,40 €s DPH

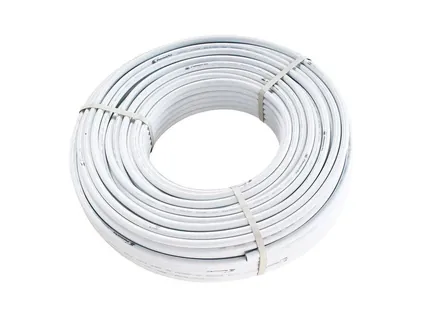

Potrubie PEX-AL-PEX 16 × 2
4,9 · 13 hodnotení
- Rozmer16 × 2 mm
- Konštrukciapäťvrstvové
- Bariérahliníková vrstva
7,40 €s DPH
Skladom
Dilatačný pás DP 50
5,0 · 1 hodnotení
- Rozmer8 × 150 mm
- Odberpo 50 m
- Zásterkafólia na dosku
49,00 €s DPH
SkladomlinkSúvisiace
Čo ešte k polystyrénu patrí
Polystyrén je len základ skladby. Pre kompletnú podlahovku potrebujete ešte rozdeľovač s guľovými ventilmi, termostaty na reguláciu miestností a obehové čerpadlo – výber nájdete na webe obehove-cerpadla.sk. Mosadzné rozdeľovače sú podrobnejšie opísané na mosadzne-rozdelovace.sk. Úplný zoznam dosiek s technickými listami a staršími označeniami UHP nájdete na systemova-doska.sk. Ak chcete súpis materiálu na celý dom, pošlite pôdorys cez cenovú ponuku.
helpČasté otázky
Časté otázky o polystyréne pod podlahové kúrenie
Môžem použiť obyčajný biely polystyrén pod podlahové kúrenie?
Ako podkladovú tepelnú izoláciu pod systémovú dosku áno, ak ju pre danú skladbu predpisuje projekt. Priamo pod potrubie sa však odporúča systémová doska so zámkami, tvrdou fóliou a výstupkami, ktorá potrubie drží a chráni izoláciu pred zálievkou.
Aká hrúbka polystyrénu pod podlahové kúrenie je správna?
Výška systémovej dosky je 33, 42 alebo 52 mm podľa typu. Hrúbku tepelnej izolácie pod ňou určuje projekt podľa toho, čo je pod podlahou. K doske pripočítajte betónovú vrstvu s rúrkou min. 65 mm, optimálne 72 mm.
Je lepší EPS 100 alebo EPS 150?
Číslo vyjadruje približnú pevnosť v tlaku pri 10 % stlačení v kPa, takže EPS 150 je pevnejší. Pre rodinný dom stačia systémové dosky pre bežné zaťaženie; pri vysokom bodovom zaťažení rozhoduje návrh poteru.
Koľko polystyrénu potrebujem na 100 m²?
Pri doskách DUO a SOLO s čistou plochou tabule 1,12 m² je to 90 tabúľ, pri doske DRY s tabuľou 0,72 m² 139 tabúľ. Pripočítajte približne 5 % na odrezky.
Aké potrubie sa hodí do polystyrénovej dosky s výstupkami?
Do dosiek DUO a SOLO s priemerom 14 až 18 mm, napríklad PEX-AL-PEX 16 × 2. Do dosky DRY len potrubie 16 mm.
Treba na doske ešte fóliu?
Dosky STIROTERMAL DUO majú odrazovú vrstvu z tvrdého PS plastu hrúbky 0,6 mm, takže ďalšiu fóliu kupovať netreba. Fólia odráža teplo hore, chráni polystyrén pred zálievkou a pri chôdzi po doskách pred rozdrobením.
Dá sa polystyrén položiť priamo na betónovú dosku?
Áno, systémové dosky sa môžu položiť priamo na betónovú základovú dosku. Samostatný podkladový polystyrén sa používa, keď sa potrebujete s podlahou dostať vyššie alebo doplniť izoláciu.
Aký polystyrén zvoliť, ak mám málo stavebnej výšky?
Najnižšia doska s izolačnou vrstvou je DUO 11 s výškou 33 mm, platňa SOLO má 23 mm ale bez izolácie. Ak výška stále nestačí, riešením je suchý systém so 30 mm doskou DRY.
Prečo sa pri doske uvádza pevnosť v ohybe a nie v tlaku?
Tak sú v popisoch výrobkov uvedené údaje pri doskách DUO. Pevnosť v tlaku (10 % kompresia) výrobca uvádza pri doske DRY, 150 kPa. Pri technických otázkach vám poradíme na +421 917 133 664.
Prečo cena dosky vychádza za 1 m², nie za kus?
Dosky DUO, SOLO aj DRY sa na e-shope uvádzajú za 1 m². Dosku s textíliou UHP302FP je možné objednať len po celom balení 10 m².
Polystyrén a systémové dosky na ATRIA.SK
Dosky STIROTERMAL, potrubie PEX-AL-PEX a dilatačný pás s aktuálnou cenou a dostupnosťou. S výberom dosky pre váš dom vám poradíme na technickej linke +421 917 133 664.
