Pri rekonštrukcii rozhoduje výška skladby a nosnosť podkladu. Suchý systém má približne 55 mm a do 36 kg/m², mokrý potrebuje dosku 23–52 mm a vrstvu poteru s rúrkou aspoň 65 mm. Nižšie nájdete tabuľku výšky podľa systému, kombináciu s radiátormi a postup.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Áno – pri rekonštrukcii rozhodujú dve čísla: dostupná výška podlahy a nosnosť podkladu. Ak máte k dispozícii len niekoľko centimetrov alebo ide o drevený trámový strop, volí sa suchý systém UHPD: celá skladba má podľa popisu systému približne 55 mm vrátane 30 mm polystyrénovej dosky a váži do 36 kg/m². Ak vám výška a strop dovolia klasický poter, zvolí sa mokrý systém s nízkou doskou, napríklad STIROTERMAL DUO 11 s výškou 33 mm, a vrstvou poteru s rúrkou aspoň 65 mm.
Pri rekonštrukcii sa tiež často stáva, že radiátory ostávajú a podlahovka pribudne len do časti bytu. Takú sústavu spojíte cez zmiešavaciu zostavu s vlastným čerpadlom, ktorá podlahe pripraví nižšiu teplotu vody ako radiátorom.
Pri rekonštrukcii sa musí podlaha zmestiť medzi existujúci podklad a prahy, dvere a susedné miestnosti. V tabuľke sú výšky systémových dosiek a ďalšie údaje, ktoré uvádzajú produktové karty na ATRIA.SK a popis suchého systému.
| Systém a produkt | Výška dosky | Izolácia / ďalšie vrstvy | Zaťaženie a poznámka |
|---|---|---|---|
| Suchý systém UHPD – STIROTERMAL DRY + plechy UHPS | 30 mm | celá skladba cca 55 mm vrátane dosky; hmotnosť do 36 kg/m² | max. zaťaženie 2 400 kg/m²; tepelný odpor dosky 0,71 m²·K/W |
| Mokrý – STIROTERMAL SOLO (tvrdená fólia) | 23 mm | bez izolácie, hrúbka fólie 1 mm; vrstva s rúrkou min. 65 mm | slúži ako odrazová vrstva a na ukladanie potrubia |
| Mokrý – STIROTERMAL DUO 11 | 33 mm | izolácia 11 mm, tepelný odpor 0,30 m²·K/W; vrstva s rúrkou min. 65 mm | max. zaťaženie 4 000 kg/m² |
| Mokrý – STIROTERMAL DUO 20 | 42 mm | izolácia 20 mm, tepelný odpor 0,55 m²·K/W; vrstva s rúrkou min. 65 mm | max. zaťaženie 4 000 kg/m² |
| Mokrý – STIROTERMAL DUO 30 | 52 mm | izolácia 30 mm, tepelný odpor 0,85 m²·K/W; vrstva s rúrkou min. 65 mm | max. zaťaženie 2 400 kg/m² |
| Doska UHP302FP s textíliou a rastrom 10 × 10 cm | 30 mm | tvrdosť 100 kPa, balenie 10 m² | potrubie sa pripevňuje sponami do tackera; dostupnosť overte v e-shope |
Vrstva s rúrkou pri mokrom systéme: betónový poter min. 65 mm, optimálne 72 mm, pri anhydritovom (sadrovom) potere min. 55 mm – podľa návodu na montáž. K tomu pripočítajte nášľapnú vrstvu. Celkový súčet vždy určí projekt, lebo závisí od izolácie pod doskou a od zvolenej krytiny.
Oba systémy kúria teplou vodou z kotla alebo iného zdroja tepla a používajú rovnaké potrubie, rozdeľovač aj reguláciu. Líšia sa tým, čo obklopuje rúrku a čo nesie nášľapnú vrstvu.
Potrubie sa zatlačí medzi výstupky systémovej dosky a zaleje sa poterom. Poter má veľkú akumulačnú hmotu, teplo drží dlho a mení ho pomaly. Vnáša však do stavby vodu, musí vyzrieť (orientačne okolo 28 dní) a potrebuje dilatačný obvodový pás. Hodí sa na betónový podklad, kde je dosť výšky a kde sa dá poter bez problémov dopraviť a rozotrieť.

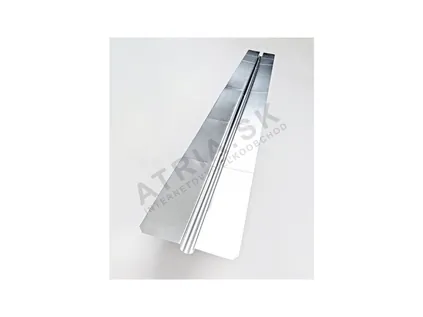

Rúrka leží v drážkach polystyrénovej dosky UHPD a teplo od nej do plochy roznáša hliníkový plech UHPS. Nosnú funkciu preberá roznášacia vrstva z dosiek, napríklad drevotrieska, a na ňu sa kladie podlaha. Betón sa nepoužíva, takže podľa popisu systému nie je nutný dilatačný obvodový pás, nie je potrebné vyzrievanie ani prvotný zákur a po zaschnutí lepidla (24 hodín) sa dá kúriť. Podlaha sa rýchlejšie zohreje aj vychladne.
Podrobné porovnanie oboch systémov s tabuľkou nájdete na suche-podlahove-kurenie.sk, postup montáže suchého systému v návode v 12 krokoch. Mokrý postup je na stránke návod na montáž podlahového kúrenia.
Pri novostavbe sa s hmotnosťou podlahy počíta v projekte. Pri rekonštrukcii je strop daný a práve ten často rozhodne o výbere systému.
Drevené trámové stropy, podkrovie a nadstavby posúdi vždy statik – aj pri ľahkom suchom systéme. Rozhoduje konkrétna konštrukcia a jej stav. Záklop pod doskami musí byť tuhý a rovný; suchá skladba pohyb podkladu nevyrovná. Prestupy cez trámy a nosné steny konzultujte so statikom, drážkovanie nosných prvkov môže konštrukciu oslabiť.
Systémová doska kopíruje podklad, preto musí byť čistý, pevný a rovný. Nerovnosti sa prenesú až do nášľapnej vrstvy, pri mokrom systéme aj do hrúbky poteru nad potrubím. Ak je pod podlahou nevykurovaný priestor alebo terén, o tepelnej izolácii rozhoduje projekt – pri suchom systéme sa rieši podkladovým polystyrénom.
Pri rekonštrukcii sa málokedy vymieňa všetko. Typická situácia: radiátory v obývacích miestnostiach ostávajú a podlahovka pribudne do kúpeľne, kuchyne alebo novej prístavby. Dá sa to, treba však vyriešiť teplotu vody. Radiátorová časť môže pracovať s teplotným spádom +75 °C / +65 °C, podlahe stačí voda okolo 40 °C a takú teplú vodu do poteru ani do podlahovej krytiny púšťať nemožno.

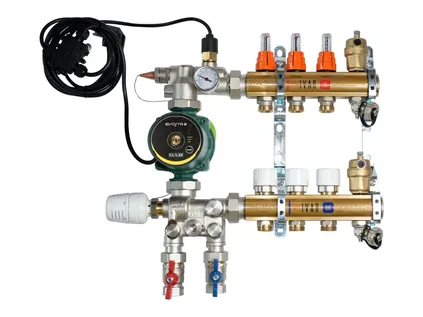

Riešením je rozdeľovač so zmiešavacou zostavou a vlastným čerpadlom. Zostava IVAR UNIMIX má trojcestný zmiešavací ventil, zostavy DUAL a DUAL-MIX regulujú konštantnú teplotu termostatickým ventilom s ponorným čidlom. Pripájajú sa ako ďalšia vetva sústavy a podlahe posielajú vodu so stálou teplotou. Všetky podrobnosti sú na stránke rozdeľovač s čerpadlom pre podlahové kúrenie.
Obehové čerpadlá pre sústavu nájdete na obehove-cerpadla.sk.
Technika je rovnaká, líši sa to, kto o čom rozhoduje a čo je v danej budove obmedzením. Toto je všeobecný prehľad, nie právne ani projektové poradenstvo.
| Téma | Byt v bytovom dome (panelák, tehlový dom) | Starší rodinný dom |
|---|---|---|
| Pravidlá a súhlas | Pred zásahom do podlahy a rozvodov si overte stanovy a pravidlá domu u správcu, SVJ alebo družstva a to, či je potrebný súhlas. Pri nejasnosti sa spýtajte vopred. | Rozhoduje vlastník; pri zásahu do nosných prvkov (trámy, stropy) je potrebný statik a podľa rozsahu stavby aj ďalšie povinnosti – overte si ich vopred. |
| Zdroj tepla | Môže ísť o vlastný plynový kotol, alebo o centrálny zdroj tepla. Pri centrálnom zdroji treba s technikom overiť teplotu vody a možnosť napojenia. | Vlastný kotol alebo iný zdroj; pri výmene sa dá podlahovka pripraviť na nízku teplotu vody. |
| Výška podlahy | Nadväznosť na vstupné dvere, prahy a podlahy v spoločných priestoroch; často rozhoduje suchý systém. | Prahy, schody, výška dverí a nadväznosť na ostatné miestnosti; stará podlaha sa niekedy musí vybúrať. |
| Strop a podklad | Posúdenie nosnosti stropu medzi bytmi; podklad musí byť rovný a čistý. | Drevené trámové stropy a podkrovie posudzuje statik; betónová doska na teréne je jednoduchšia. |
| Priebeh prác | Manipulácia s materiálom po schodoch alebo výťahom, domový poriadok a pracovné hodiny. Suchý systém nevyžaduje miešanie poteru. | Priestor na uskladnenie, možnosť strojového čerpania poteru pri väčších plochách. |
Podmienky v konkrétnom dome sa môžu líšiť. Vždy si ich overte u správcu alebo vlastníka budovy a pri väčšom zásahu u projektanta.
Poradie, ktoré sa osvedčilo pri rekonštrukcii bytu aj domu. Pri väčšom zásahu ho upraví projekt.
Od nosného podkladu po hornú hranu hotovej podlahy a po prahy, dvere a susedné podlahy. Z toho vám vyjde, či sa zmestí suchá skladba cca 55 mm, mokrá doska s poterom, alebo je potrebné riešenie bez zmeny výšky.
Pri drevených trámových stropoch, v podkroví a pri nadstavbách posúdi nosnosť statik. Podklad musí byť pevný, rovný, čistý a suchý.
Suchý UHPD, alebo mokrý s doskou DUO. Overte teplotu vody zo zdroja a či treba zmiešavaciu zostavu – pozrite si rozdeľovače s čerpadlom.
Každá miestnosť má aspoň jeden vlastný okruh, dĺžky okruhov majú byť približne vyrovnané. Pri suchom systéme je odporúčaný najviac cca 70–80 m na okruh. Orientačný výpočet nájdete na podlahove-vykurovanie.eu.
Omietky, stierky a rozvody vody či elektriny v podlahe dokončite pred pokládkou. Po položení potrubia už do plochy nikto nemá sekať ani vŕtať.
Dosky ukladajte tesne od steny s rozdeľovačom, pri suchom systéme vložte do drážok plechy UHPS (spotreba cca 70 % dĺžky potrubia) a potrubie PEX-AL-PEX 16 × 2 do nich zatlačte. Pri mokrom systéme sa potrubie zatláča medzi výstupky dosky.
Okruhy sa pripájajú zvernými šróbeniami s pripojením 3/4" EK: RCS16 doťahujte momentom 30–40 Nm, IVAR.TA 4420 (kód 500684) momentom 25–35 Nm. Nerezové rozdeľovače HR1103 sú podľa popisu vyrobené podľa DIN EN 1264-4. Pripojenie na zdroj tepla zverte kúrenárovi.

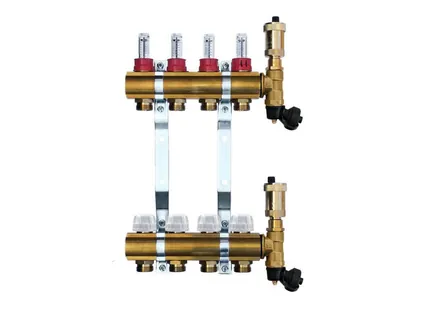

Skúšobný tlak a dĺžku skúšky určí inštalatér. Mosadzný rozdeľovač má max. skúšobný tlak 10 barov. Nič nezakrývajte, kým systém neprejde skúškou; potom vyregulujte prietoky prietokomermi.
Pri suchom systéme sa najprv položí separačná fólia a potom rovný podklad pre nášľapnú vrstvu, napríklad drevotrieska. Pri mokrom systéme sa potrubie zaleje poterom s plastifikátorom a nechá vyzrieť.
Pri suchom systéme sa kúri po zaschnutí lepidla, podľa popisu systému po 24 hodinách. Pri poteri začnite kúriť až po jeho vyzretí a podľa postupu výrobcu poteru. Súvisiace informácie sú v návode na montáž.
Suchý systém, nízka mokrá doska, potrubie a zmiešavacia zostava pre kombináciu s radiátormi. Cenu a dostupnosť načítavame priamo z e-shopu – pri doskách je cena za 1 m².
Údaje o výškach, zaťažení a postupoch pochádzajú z produktových kariet na ATRIA.SK, z popisu suchého systému UHPD a z technickej dokumentácie výrobcov. Norma sa spomína len tam, kde na ňu odkazuje popis produktu.
Pošlite pôdorys s plochami miestností, dostupnú výšku podlahy a informáciu o zdroji tepla na info@atria.sk – pripravíme súpis materiálu s cenami. Technické otázky zodpovieme na +421 917 133 664 (Po–Pi 7:30–15:30).
